Цена по запросу

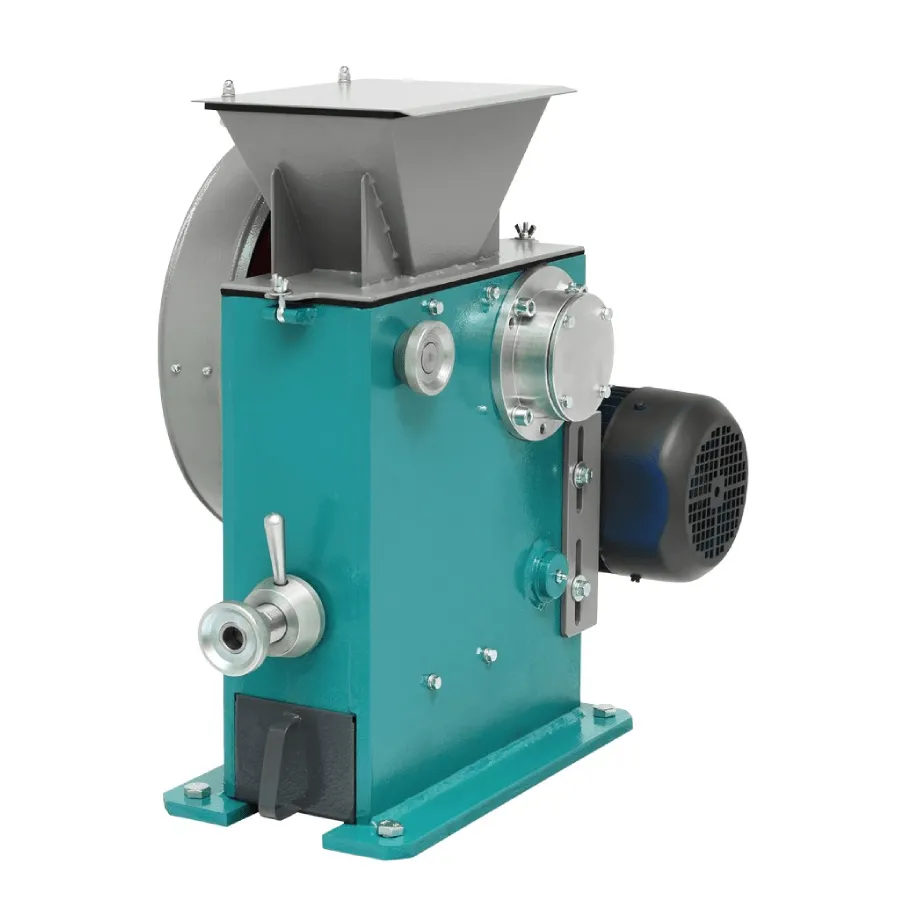

Дробилка щековая ЩД 6 предназначена для дробления хрупких материалов различной прочности и твердости. Средний размер частиц продукта дробления при минимальном зазоре между щеками составляет 0,5-1,0 мм. Производительность 25-400 кг/час.
ЩД 6 — щековая дробилка со сложным качанием щеки, разрушение материала в которой происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.
В состав дробилки входят: загрузочный бункер, корпус, смонтированные в нем основание и шатун, приемная емкость и электродвигатель.

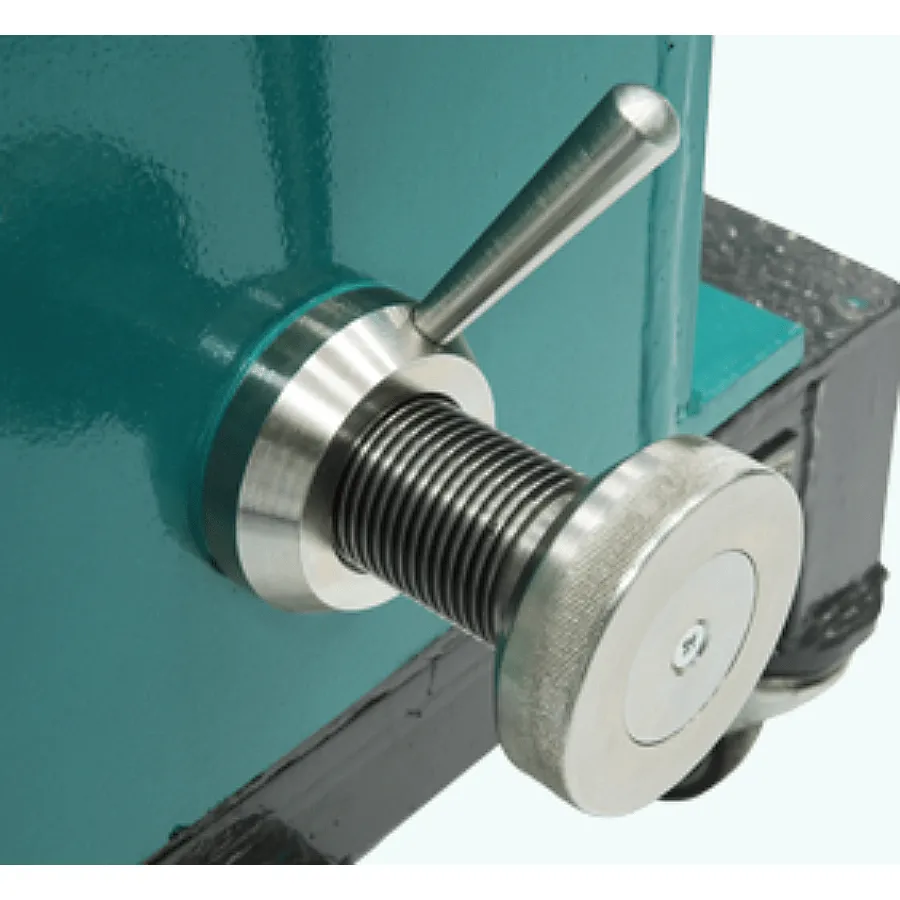

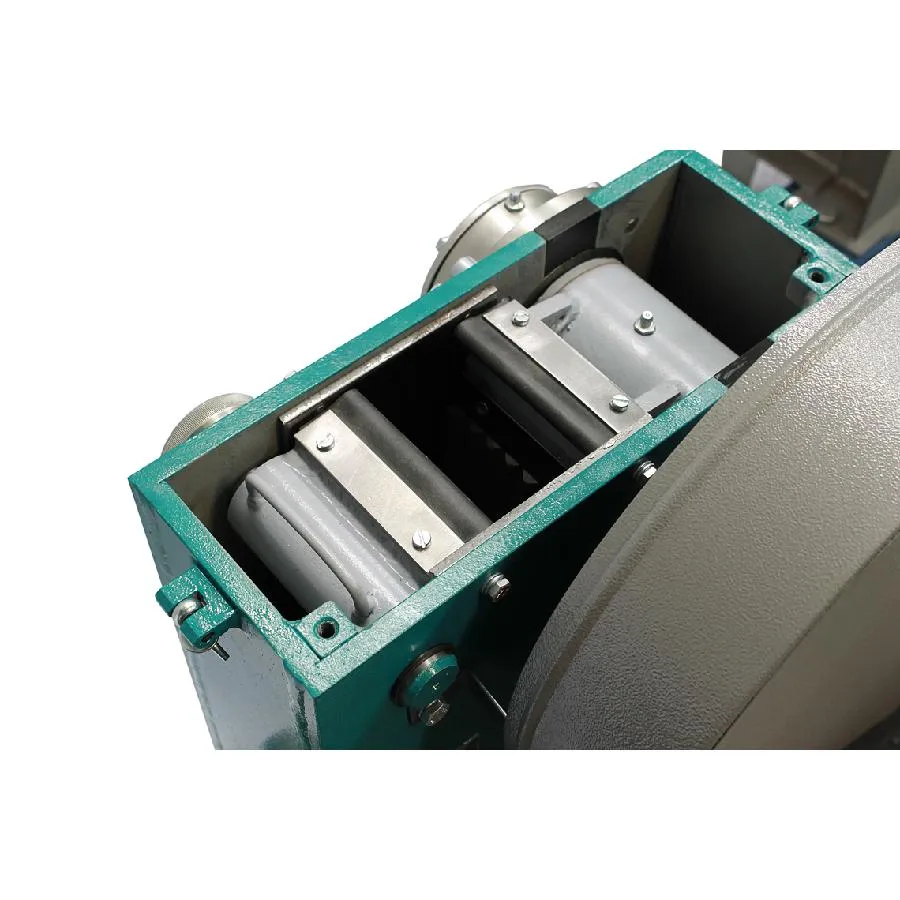

Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании и подвижная — на шатуне. Основание подвешено на оси, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через упор со срезным штифтом, предохраняющим дробилку от поломки при попадании недробимого тела.
Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.
Примеры применения: Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.
Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между щеками. Верхняя поверхность щек ребристая. Это позволяет увеличить удельное давление на частицы дробимого материала в зоне предварительного дробления. Нижние гладкие поверхности щек образуют параллельную зону – зону доизмельчения, в которой обеспечивается получение продукта требуемой крупности.
При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала — при сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается.
Продукт дробления собирается в приемную емкость, расположенную под зоной разгрузки.
| Параметры | Значения |
|---|---|
| Технологические параметры | |
| Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм | 0,5-1,0 |
| Размер частиц продукта дробления при минимальном зазоре между щекам, мм | 90%<2,0 |
| Крупность исходного материала, мм, не более* | 50 |
| Твердость исходного материала, не более | 8 ед. по Моосу** |
| Производительность, кг/ч* | 25-400 |
| Технические параметры | |
| Размеры загрузочного окна бункера, мм | 160х250 |
| Размер загрузочного окна зоны дробления, мм | 60х100 |
| Диапазон регулировки зазора между щеками, мм | 2-15 |
| Напряжение питания, 50 Гц, В | 380 |
| Мощность электродвигателя, кВт | 1,1 |
| Полный/полезный объем приемной емкости дробилки, л |
2,1/1,4 |
| Полный/полезный объем емкости опорной тумбы, дм3 | 10/6,5 |
| Габаритные размеры, мм (Длина х Ширина х Высота/ Высота с опорной тумбой) | 640х340х600/ 1090 |
| Масса/ Масса на опорной тумбе и с пультом управления, кг |
130/165 |
| Материал щек — чугун/ сталь/ карбид вольфрама | ЧХ16М2/ 110Г13Л/ WC |
| Твердость щек — чугун/ сталь/ карбид вольфрама | 52-55/ 31-32 HRС/ 1180-1280 HV |

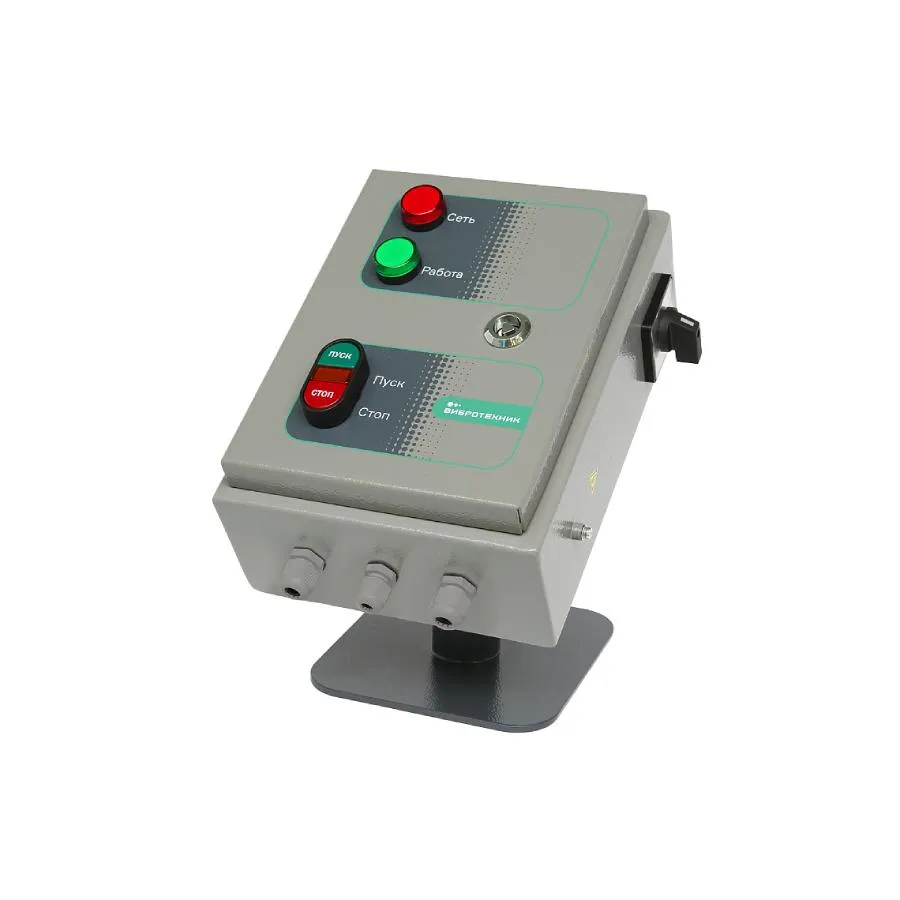

| Модель пульта управления | МПУ3-02 |
*Зависит от физических свойств материала и величины зазора между щеками.
**При условии установки щек из карбида вольфрама.
КОМПЛЕКТ ЛОТКОВ
Дробильно-сократительный агрегат укомплектован несколькими типами лотков:
Обратите внимание, что любые элементы или комплектующие изделия могут быть поставлены по дополнительному заказу.
| Вес | 130 кг |
|---|---|
| Габариты | 64 × 34 × 60 см |
| Тип прибора | щековая дробилка |
| Объект исследования | керамика, стекло, минералы, руды, специального назначения, строительные материалы |
