Описание

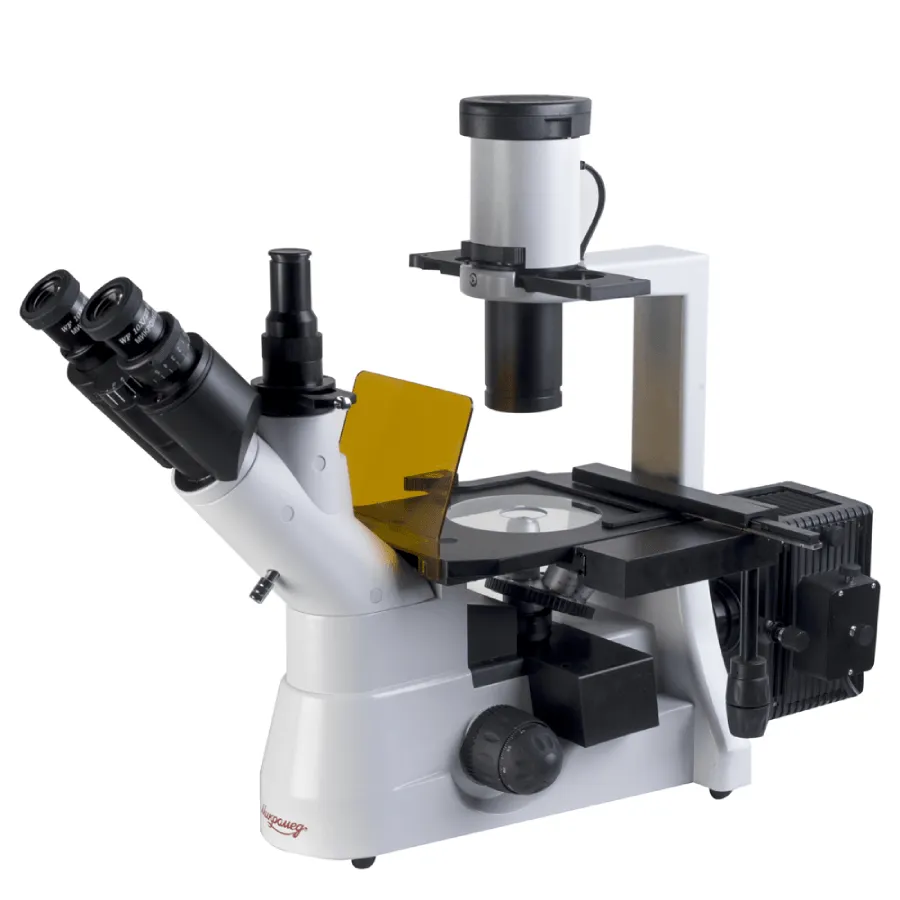

Микромед И ЛЮМ — это тринокулярный инвертированный люминесцентный микроскоп. Используется для исследований малоконтрастных клеточных культур тканей, осадков жидкостей и т.п., находящихся в специальной посуде. Исследования объектов проводятся в проходящем свете по методу светлого поля и фазового контраста, а так же в свете видимой люминесценции.Микроскоп может применяться в области медицины, клеточной и молекулярной биологии, биотехнологии, фармакологии, токсикологии, вирусологии, гидробиологии, сельского хозяйства, экологии.
Особенности микроскопа Микромед И ЛЮМ
- Толщина объекта исследования не играет роли, так как перевернутая конструкция микроскопа (освещение объекта сверху, наблюдение — снизу) позволяет исследовать габаритные объекты или объекты, расположенные в специальной посуде (чашках Петри, планшетах Террасаки, колбах и т.п.), а также просмотр питательной среды под монослоем.
- Осветительная система микроскопа рассчитана для работы с лабораторной посудой высотой до 70 мм, возможна установка посуды высотой до 150 мм.
- Объективы микроскопа планахроматической коррекции имеют увеличенный рабочий отрезок, что позволяет просматривать объекты (клеточный монослой) в лабораторной посуде с толщиной дна до 1,5 мм, а так же просмотр питательной среды над монослоем.
- Исследования малоконтрастных объектов выполняются с применением фазовоконтрастных объективов увеличений 10 РН, 20 РН.
- В люминесцентый модуль установлены 2 стандартных кубика люминесценции (голубой и зеленый). Третья открытая позиция позволяет быстро переходить пользователю с метода флуоресценции на метод светлого поля.

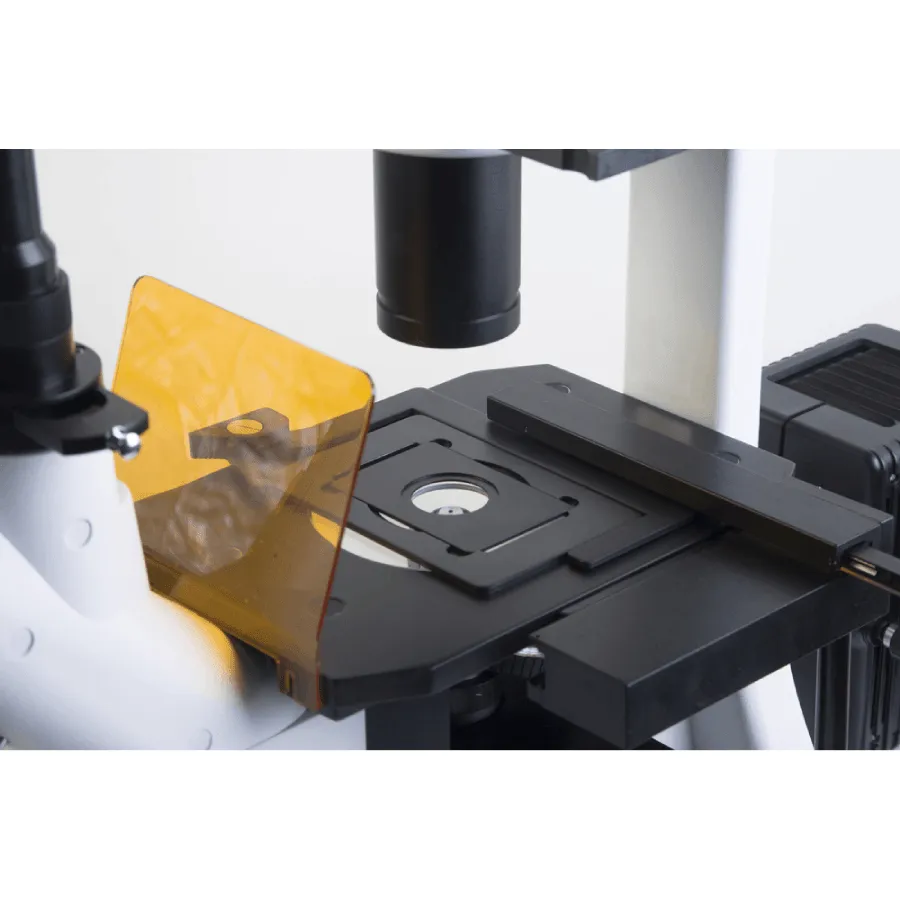

- Перемещение посуды на предметном столике осуществляется вручную или накладным препаратоводителем с коаксиальными рукоятками управления (входит в стандартный комплект микроскопа). Для установки посуды больших габаритов поверхность предметного столика может быть увеличена дополнительной приставкой (входит стандартный в комплект микроскопа).
- На микроскопе можно фотографировать изображения объектов с помощью комплекта визуализации на базе ф/к (в комплект не входит) и выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (в комплект не входит). Видеоокуляр устанавливается в третий вертикальный выход визуальной насадки.
Важно:
- При установке лампы не касайтесь руками стеклянного корпуса лампы. Отпечатки пальцев и грязь могут снизить яркость и привести к разрушению лампы.
- Нельзя выключать ртутную лампу ранее, чем через 15 минут после ее зажигания.
- Повторное включение ртутной лампы возможно только через 15-20 минут после ее выключения.
Технические характеристики микроскопа Микромед И ЛЮМ
| Увеличение микроскопа, крат |
40 — 400 (640*; 800* — опция) |
| Спектральный диапазон возбуждения люминесценции, нм |
410-550 |
| Спектральный диапазон исследуемой люминесценции, нм |
515-700 |
| Визуальная насадка |
тринокулярная, диоптрийная настройка +-5 диоптрий на правом тубусе, посадочный диаметр окуляров 30 мм |
| Угол наклона визуальной насадки, град |
45 |
| Регулируемое межзрачковое расстояние, в пределах, мм |
50-75 |
| Увеличение насадки |
1 |
| Окуляры |
широкопольные с удаленным зрачком 10/22; (5/18*; 12,5/15*; 16/16*; 20/12* — опция) |
| Револьверное устройство |
на 5 объективов |
| Тип коррекции объективов |
длиннофокусные планахроматы, для работы в свете видимой люминесценции, рассчитаны на длину тубуса «бесконечность» |
| Объективы |
4x/0,1; 10x/0,25 фазовый; 20x/0,40 фазовый; 40x/0,6 |
| Предметный столик, мм |
170×240 |
| Диапазон перемещения препарата, мм |
80х120 |
| Источник проходящего света |
лампа галогеновая 12 В, 30 Вт |
| Источник люминесцентного света |
лампа ртутная 100 Вт |
| Источник питания — сеть переменного тока, В/Гц |
220+-22/50 |
| Габаритные размеры, мм |
700 х 320 х 500 |
| Масса, не более, кг |
10 |
Комплектация микроскопа:
- Штатив микроскопа (со встроенным в основание источником питания, фокусировочным механизмом, с предметным столиком и Штатив микроскопа со встроенным источником питания, кронштейном осветителя и тринокулярной насадкой с углом наклона 45º — 1
- Осветитель — 1
- Держатель светофильтров — 1
- Фазово-контрастное устройство (каретка) — 1
- Блок люминесцентных фильтров (синий, зеленый) — 1 — В штативе
- Фонарь ртутной лампы — 1
- Блок питания фонаря ртутной лампы — 1
- Пятигнездный револьвер с объективами — 1 — На штативе
- Объектив Plan 4х/0,10/- — 1
- Объектив Plan 10х/0,25 /- — 1 — фазовый
- Объектив LPlan 20х/0,40 /1,50 — 1 — фазовый
- Объектив LPlan 40х/0,60 /1,50 — 1
- Окуляр 10х/22 — 2
- Микроскоп «СТ» — 1
- Предметный стол 170х240 мм — 1 — На штативе
- Вкладыш на предметный стол круглый — 2 — Один из стекла
- Вставка к предметному столу — 1
- Препаратоводитель — 1
- Рамка — 1
- Защитный экран — 1

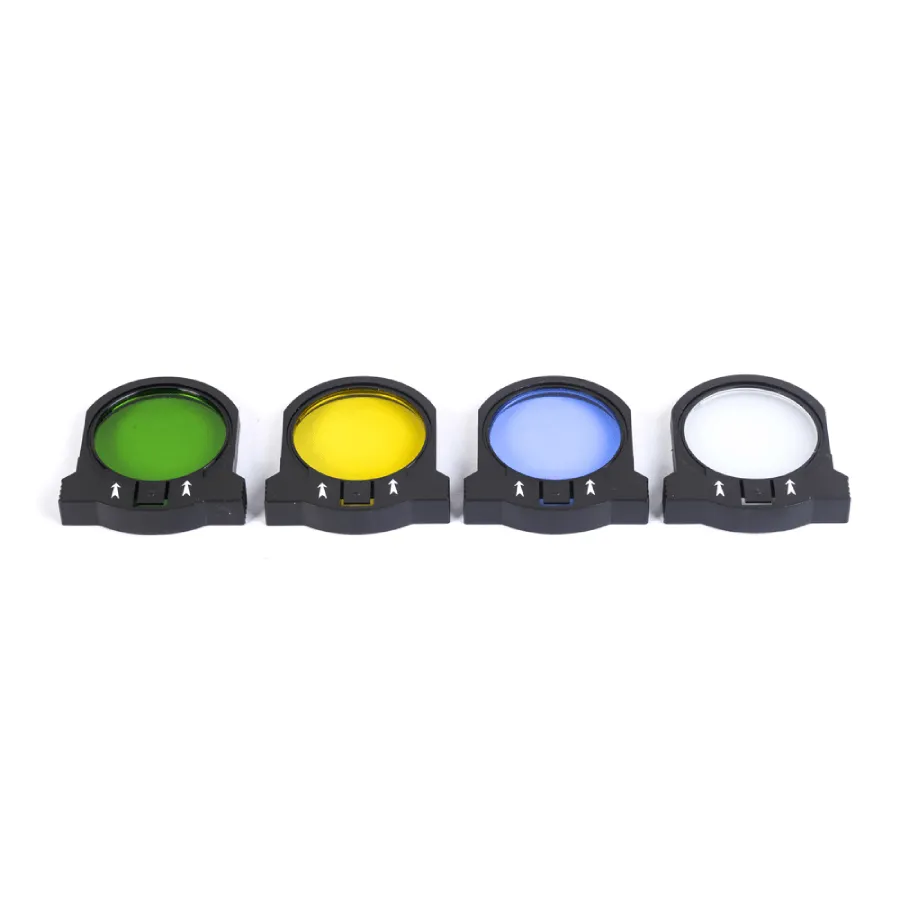

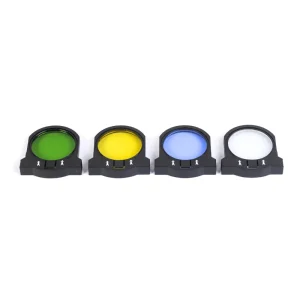

- Светофильтр зеленый интерференционный в оправе — 1
- Светофильтр голубой в оправе — 1
- Светофильтр желтый в оправе — 1
- Светофильтр матовый в оправе — 1
- Наглазники на окуляр — 2
- Видеоокуляр — 1 — Поставляется по доп.заказу
- Комплект визуализации — 1 — Поставляется по доп.заказу
- Чехол — 1
- Шнур сетевой — 2
- Винты центрировочные — 2
- Винт фиксации конденсора — 1
- Винт фиксации защитного экрана — 2
- Ключ-шестигранник для винта конденсора — 1
- Лампа галогенная 12 В, 30 Вт — 2 — Одна в микроскопе
- Вставка плавкая — 3 — Одна в осветителе, одна в запасном блоке
В комплект микроскопа входят два люминесцентных блока (синий и зеленый):
| Блок |
Длина волны, нм |
Применяемые красители |
Цветовой эффект |
| B |
возбуждающее излучение 410 — 490 |
1.FITC
2.Акридиновый
оранжевый: ДНК, РНК
3. Аурамин-О |
Желто-Зеленый |
| дихроизм 505 |
| запирающий светофильтр 515 |
| G |
возбуждающее излучение 500 — 550 |
1.TRITC
2. Родамин В200
3.Пропидий Йодид: ДНК |
Красный |
| дихроизм 575 |
| запирающий светофильтр 590 |
