Описание

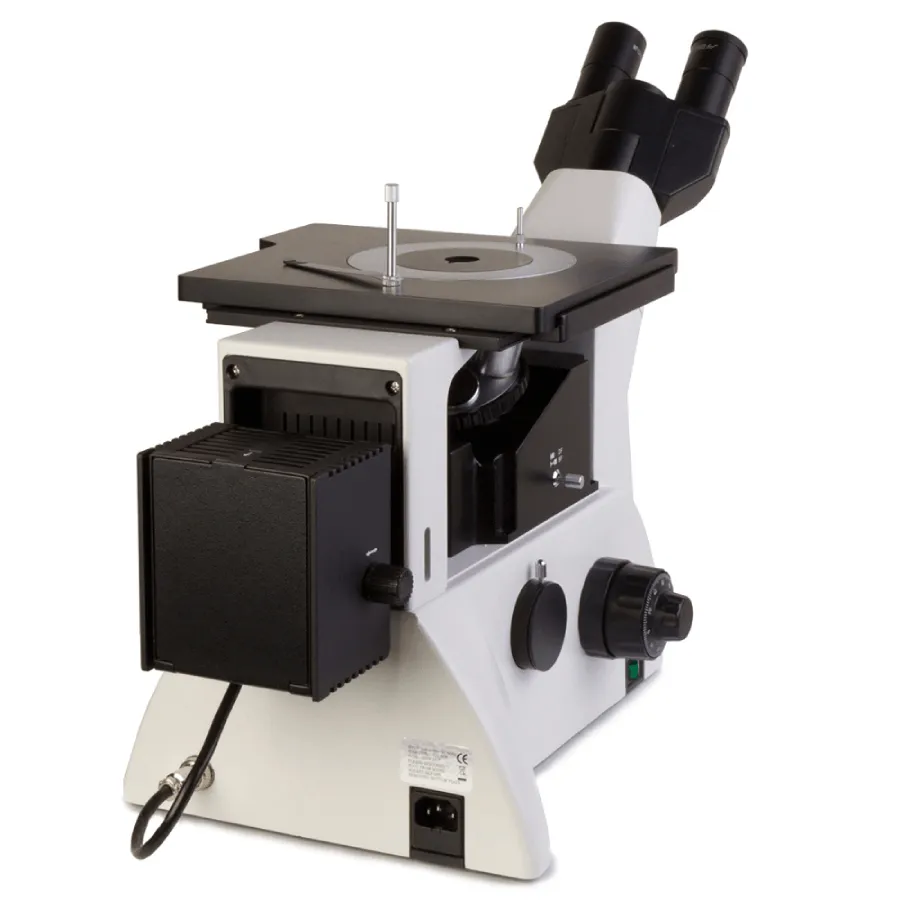

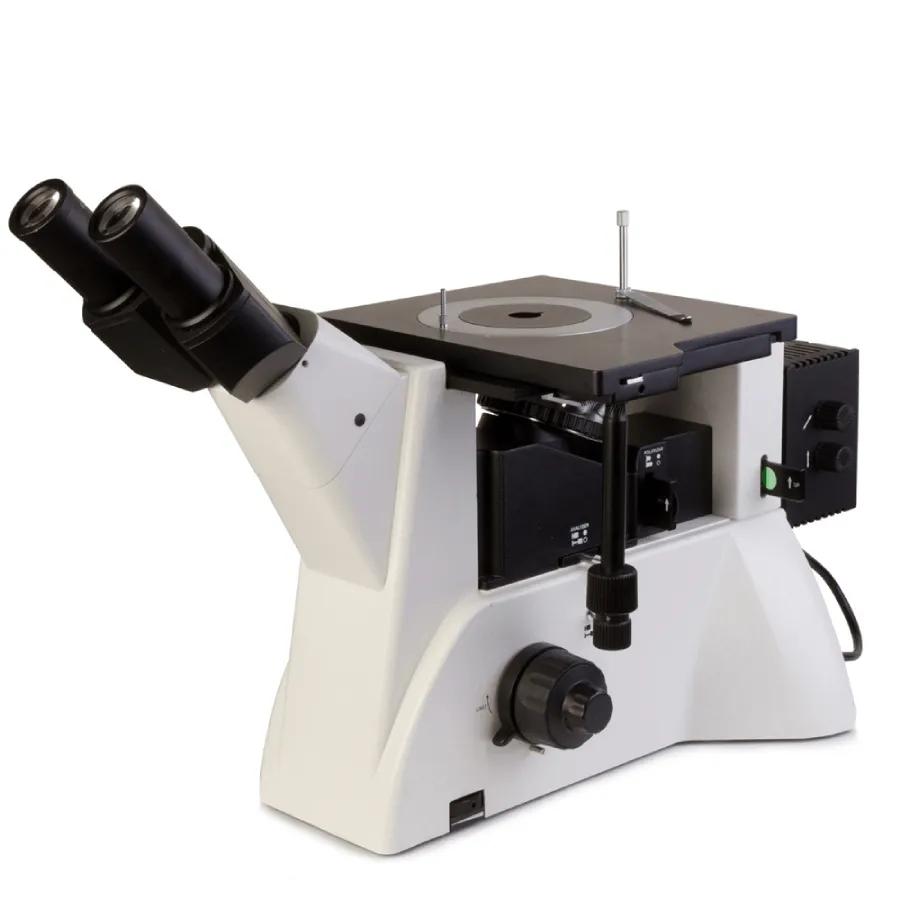

Микромед МЕТ-3 — это металлографический микроскоп. Используется для визуального наблюдения микроструктуры металлов, сплавов и других непрозрачных объектов в отраженном свете при прямом освещении в светлом и темном поле, а также для исследования объектов в поляризованном свете.
Микроскоп применяется для контроля качества металлов и сплавов и исследования их структуры. Инвертированное строение позволяет исследовать габаритные объекты. Фокусировка осуществляется за счет перемещения по вертикали револьверного устройства, а не предметного столика. Предметный столик двукоординатный – перемещение объекта осуществляется не при помощи накладного препаратоводителя (как в модели Микромед МЕТ-1), а за счет перемещения всего столика в двух взаимно перпендикулярных плоскостях, что обеспечивает точность перемещения. Столик предусматривает перемещение объекта до 2 кг.
Микроскоп Микромед МЕТ-3 может широко применяться в металлографических лабораториях научно-исследовательских институтов и предприятий металлургической, микроэлектронной, машиностроительной промышленности, а также в других областях науки и техники, в высших учебных заведениях.
Микроскоп позволяет фотографировать изображения объектов и выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (в комплект не входит). Видеоокуляр устанавливается в специальный канал визуализации, который располагается слева в штативе. Деление светового потока 100/0 и 0/100.
Особенности микроскопа Микромед МЕТ-3
- Возможность проведения исследований в темном поле.
- Возможность проведения исследований в поляризованом свете.
- Сложная осветительная система, обеспечивающая холодное освещение объекта по Келлеру.
- Источник света — мощный 50-ваттный галогеновый осветитель с регулировкой яркости расположен во внешнем фонаре.
- Наличие регулируемой полевой и апертурной диафрагмы.
- Пластина с набором светофильтров: голубой, зеленый, желтый, матовый.
- Современный эргономичный дизайн.
- Все рукоятки управления микроскопа легко доступны, при этом руки пользователя остаются в естественном положении.
- Оптическая система микроскопа рассчитана на бесконечность.
- Окуляры имеют поле зрения 22 мм и «удаленный зрачок», что позволяет одинаково удобно работать как в очках, так и без очков. В одном из окуляров предусмотрена диоптрийная коррекция зрения.
- Объективы-планахроматы обеспечивают плоское изображение по всему полю зрения, что делает микроскоп МИКРОМЕД МЕТ-3 идеальным для микрофотографий.
- Основание со встроенным блоком питания.Удобная смена лампы. Лампа центрируется относительно коллектора.
- Осветитель с вынесенной галогеновой лампой, встроенные в штатив регулируемые апертурная и полевая диафрагмы позволяют настроить равномерное освещение по Кёллеру, добиться оптимального контраста и оптического разрешения.
- Высокоточная сборка и юстировка микроскопа позволяют исследовать интересующий наблюдателя участок препарата и не терять его из поля зрения при смене объектива.
- Объективы парфокальны — при смене объектива объект не выходит из резкости и не требуется дополнительной фокусировки.
- Двукоородинатный предметный столик с коаксиальными рукоятками.
- Коаксиальный механизм грубой и точной фокусировки.
- Фокусировка осуществляется посредством перемещения револьвера, а не столика, что позволяет не ограничивать массу исследуемых объектов.
- Механизм блокировки грубой фокусировки для быстрой настройки микроскопа. Регулировка жесткости хода грубой фокусировки
Технические характеристики микроскопа Микромед МЕТ-3
| Увеличение микроскопа, крат |
50 — 500 |
| Визуальная насадка |
бинокулярная, канал визуализации выведен в штативе |
| Угол наклона визуальной насадки, град |
45 |
| Регулируемое межзрачковое расстояние, в пределах, мм |
53-75 |
| Увеличение насадки |
1 |
| Окуляры |
широкопольные с удаленным зрачком 10/22 |
| Револьверное устройство |
на 5 объективов |
| Тип коррекции объективов |
длиннофокусные планахроматы, рассчитаны на длину тубуса «бесконечность», для работы в светлом и темном поле |
| Объективы |
5х/0,12; 10х/0,25; 20х/0,4; 50х/0,70 |
| Предметный столик, мм |
242 х 200 |
| Диапазон перемещения препарата, мм |
30х30 |
| Источник отраженного света |
галогеновая лампа 12/50 |
| Источник питания — сеть переменного тока, В/Гц |
220+-22/50 |
| Габаритные размеры, мм |
614х394х250 |
| Масса, не более, кг |
10 |
Комплектация микроскопа:
- Штатив с коаксиальными рукоятками фокусировки, встроенным каналом визуализации и встроенным блоком питания
- Револьвер на 5 позиций объективов — 1 — На штативе
- Фонарь с галогенной лампой 12V50W, регулируемой в трех плоскостях — 1
- Визуальная бинокулярная насадка с углом наклона 45° и регулируемым межзрачковым расстоянием 53-75 мм — 1
- Объектив-планахромат PL L5х/0,12 BD WD 9.7 мм — 1 — На револьвере
- Объектив-планахромат PL L10х/0,25 BD WD 9.3 мм — 1 — На револьвере
- Объектив-планахромат PL L20х/0,40 BD WD 7.23 мм — 1 — На револьвере
- Объектив-планахромат PL L50х/0,7 BD WD 2.5 мм — 1 — На револьвере
- Окуляр 10х/22 — 2
- Поляризатор — 1
- Анализатор — 1
- Конденсор темного поля — 1 — в штативе
- Пластина с набором светофильтров (голубой, зеленый, желтый, матовый) — 1
- Двукоородинатный предметный стол 242х200 мм. Диапазон перемещения 30х30 мм — 1 — На штативе
- Вкладыш на предметный стол круглый диаметром 130 мм — 1
- Центрируемая полевая диафрагма — 1 — в штативе
- Апертурная диафрагма — 1 — в штативе
- Лампа галогенная 12В, 50Вт — 2 — Одна в осветителе
- Вставка плавкая — 3 — Одна в осветителе, одна в запасном блоке
- Заглушка на гнезде револьвера — 1 — на револьвере
- Заглушка в тубусах визуальной насадки — 2 — Установлены в тубусы визуальной насадки
- Адаптер (С-Mount) — 1
- Прижим — 1
- Винт крепления прижима — 1
- Ключ-шестигранник крепления визуальной насадки — 1
- Ключ-шестигранник центрировки полевой диафрагмы — 2
- Отвертка — 1
- Сетевой шнур — 1
- Чехол — 1
- Руководство по эксплуатации — 1
