Диафаноскоп ДСЗ-3

Описание

Диафаноскоп — ДСЗ-3 , поставляемый компанией  \»КОЛБА\», используется для определения стекловидности зерна по его оптическим свойствам. Прибор применяется в лабораториях  мукомольных, хлебоприемных,хлебопекарных предприятий, а также ГХИ и научно-исследовательских организациях.

Стекловидность зерна можно определить с помощью Диафаноскопа ДСЗ-3 методом просмотра зерен при их просвечивании в проходящем свете. Для этого необходимо образцы зерна уложить в 100 ячеек кассеты, далее приподнять входную крышку до зацепления с роликами подачи и вставить саму кассету в узел протяжки. При помощи винта подачи кассета перемещается в зону визуального наблюдения каждого ряда зерен, освещенного световым потоком.

Описание ДСЗ-3:

Принцип действия диафаноскопа основан на неодинаковой способности стекловидных и мучнистых зерен пропускать световой поток, т.е. на различии их оптических свойств.

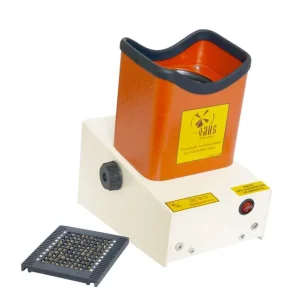

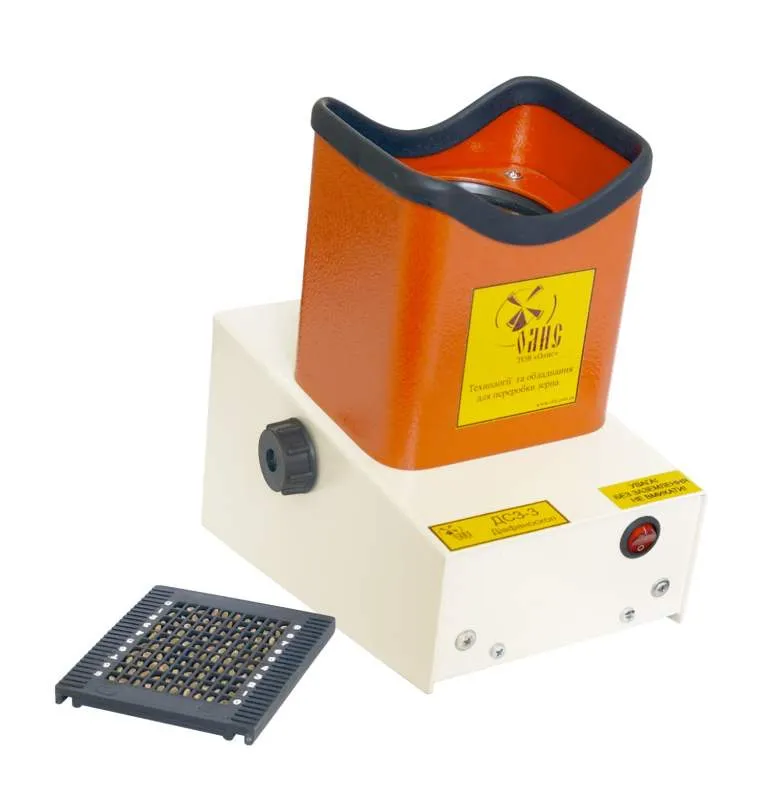

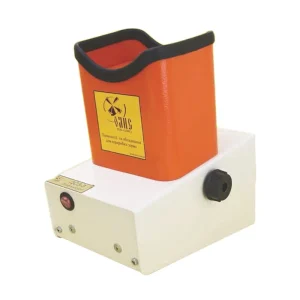

Диафаноскоп ДСЗ-3 состоит из корпуса, механизма перемещения кассеты, источника света — светодиодов и увеличительных линз. Исследуемые образцы зерна помещаются в сто ячеек кассеты, которую вставляют во входное отверстие узла протяжки до зацепления с роликами подачи. При помощи винта подачи кассета перемещается в зону визуального наблюдения каждого ряда зерен, освещенную световым потоком.

Порядок работы на диафаноскопе ДСЗ-3:

Необходимо заполнить ячейки кассеты зернами контролируемой партии (в каждой ячейке должно лежать одно зерно).
Затем нужно вставить кассету в узел протяжки до зацепления с роликами. Вращая ролик, переместить кассету в зону просмотра.
Включить тумблер и винтом подачи установить в зоне светового потока первый ряд кассеты.
Отдельно посчитать количество полностью стекловидных и мучнистых зерен. Зафиксировать результат подсчета первого ряда.
Вращением ручки переместить кассету для поочередного просмотра и фиксации показателей последующих рядов.
После просмотра и фиксации показателей последнего 10-го ряда, отключить прибор, вынуть кассету через входное отверстие и освободить ее от зерна. Протереть кассету.
Количество полностью стекловидных зерен фиксируется путем непосредственного счета, а определение общей стекловидности зерна происходит по следующей формуле:

Ос =0,5( Кс -Км) + 50

где: Ос -общая стекловидность в процентном отношении;

Кс — количество полностью стекловидных;

Км — количество мучнистых зерен.

Количество частично стекловидных зерен не подсчитывается, т.к. учитывается формулой

Технические характеристики:

Диафаноскоп с возможностью подключения к компьютеру и считыванию результатов на мониторе
