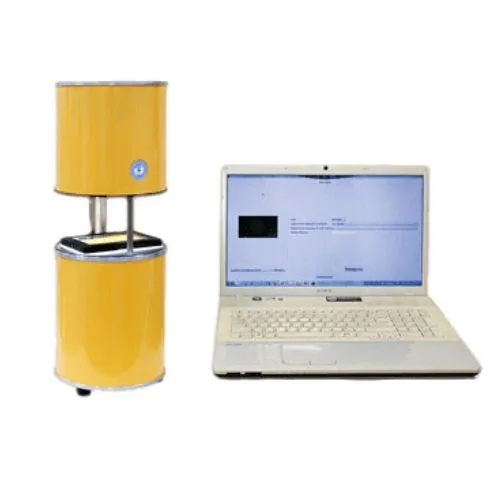

Диафаноскоп ЯНТАРЬ-БЛИК

Описание

ЯНТАРЬ-БЛИК Электронный диафаноскоп представляет собой устройство, которое объединяет в одном корпусе 2 прибора — электронный диафаноскоп, предназначенный для определения стекловидности пшеницы  и белизномер, предназначенный для определения белизны муки.

Принцип работы электронного диафаноскопа ЯНТАРЬ-БЛИК заключается в оценке показателей качества (белизны или стекловидности) по изображению, полученному с помощью цифровой камеры. Значения показателей качества вычисляются с помощью программно-реализованных  алгоритмов по специальным калибровочным уравнениям.

Особенности диафаноскопа ЯНТАРЬ-БЛИК:

• Реализован экспресс-метод анализа стекловидности

Использование программной оценки стекловидности при проведении рутинных измерений  позволяет производить анализ в пятьдесят раз быстрее, чем это делается на традиционном оборудовании. Время проведения анализа – 1 минута

• Существенно повышена объективность проведения анализа и стабильность результатов определения стекловидности

Автоматизация оценки стекловидности позволяет избежать погрешности, связанной с субъективным мнением специалиста.

• Возможность объединения нескольких диафаноскопов ЯНТАРЬ-БЛИК в единую измерительную сеть

Использование специально разработанных калибровочных эталонов на основе оптических фильтров и эталонных образцов пшеницы для единообразной настройки диафаноскопов позволяет согласовать работу двух и более приборов удалённо. Межлабораторная погрешность определения стекловидности на приборах, входящих в сеть, не превышает нормативную.

• Встроенный калькулятор для коррекции белизны

Встроенный калькулятор по показателям крупности и содержанию пшеницы твёрдой II типа и белозёрной III типа сокращает время проведения анализа

• Простой пользовательский интерфейс позволяет работать с прибором персоналу с минимальным опытом работы с компьютером
• Архивация результатов определений белизны муки, стекловидности пшеницы и изображений оцениваемых образцов.

Все результаты определений белизны муки и  стекловидности пшеницы с соответствующими изображениями зёрен хранятся в архиве. При необходимости специалисты могут распечатать протоколы текущего или любого из предыдущих определений.

Технические характеристики модели ЯНТАРЬ БЛИК:

Значительная часть времени при проведении анализа по определению стекловидности тратится на распределение зерна по отдельным ячейкам кассеты. Теперь данное действие автоматизировано благодаря программе определения стекловидности с использованием кассеты без ячеек. Выбор 100 зёрен осуществляет программная часть диафаноскопа.

Для определения стекловидности оператору необходимо произвести калибровку прибора по образцам с известной стекловидностью, после чего оценка стекловидности осуществляется программой автоматически.

Для каждого вида пшеницы может быть создана отдельная калибровка.

Использование данной программы позволяет убрать действие субъективного фактора на результат, повысить точность определения и значительно сократить время проведения анализа.

АЛГОРИТМ РАБОТЫ

• Засыпать зёрна в кассету и закрыть крышкой из прозрачного стекла.
• Установить кассету в диафаноскоп
• Запустить программу
• Выбрать продукт
• Программная обработка цифрового изображения зёрен в соответствии с выбранным продуктом
•  Расчёт результатов ЭВМ.

АЛГОРИТМ РАБОТЫ ПРИ ОПРЕДЕЛЕНИИ БЕЛИЗНЫ

Для определения БЕЛИЗНЫ муки  оператору необходимо перевести тумблер включения в нижнее положение и запустить программу «ЯНТАРЬ-БЛИК».

• Заполнить кювету исследуемой пробой муки
• Установить кювету в диафаноскоп
• Запустить программу
• Выбрать сорт муки, содержание фракций крупности, содержание пшеницы I и II типов
• Оценка коэффициента отражения пробы муки по изображению, полученному с помощью диафаноскопа.
• Расчёт результатов ЭВМ.

Действующая нормативно-правовая база для применения диафаноскопа электронного ЯНТАРЬ-БЛИК.
