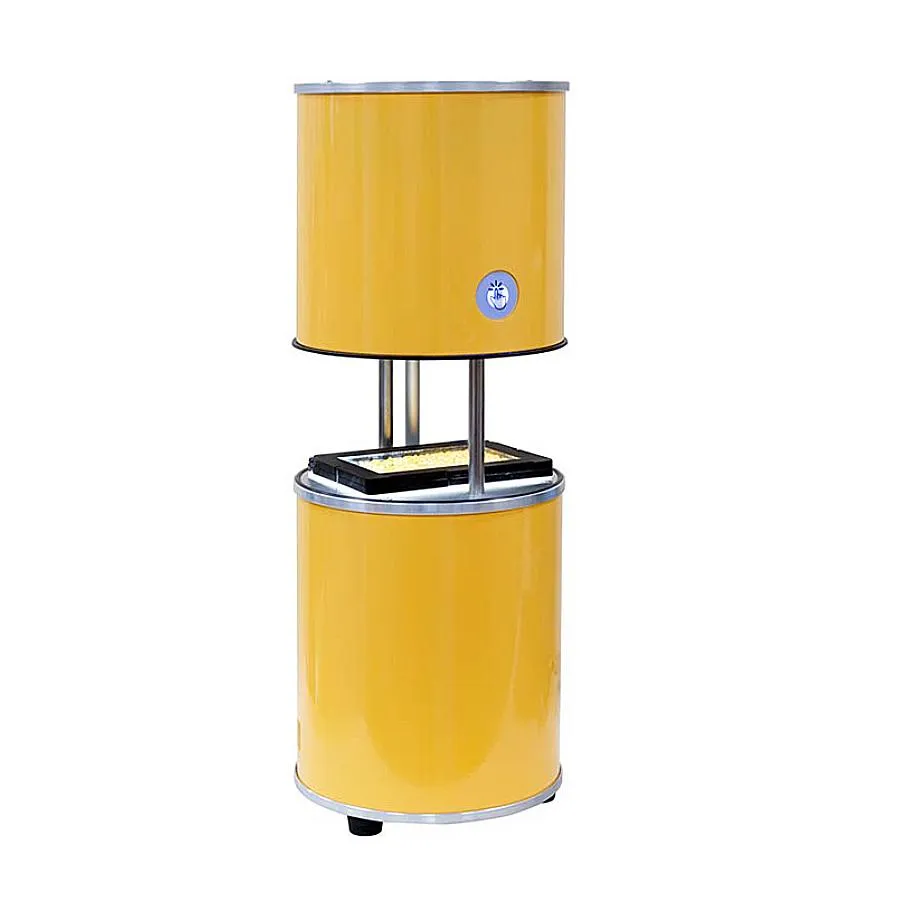

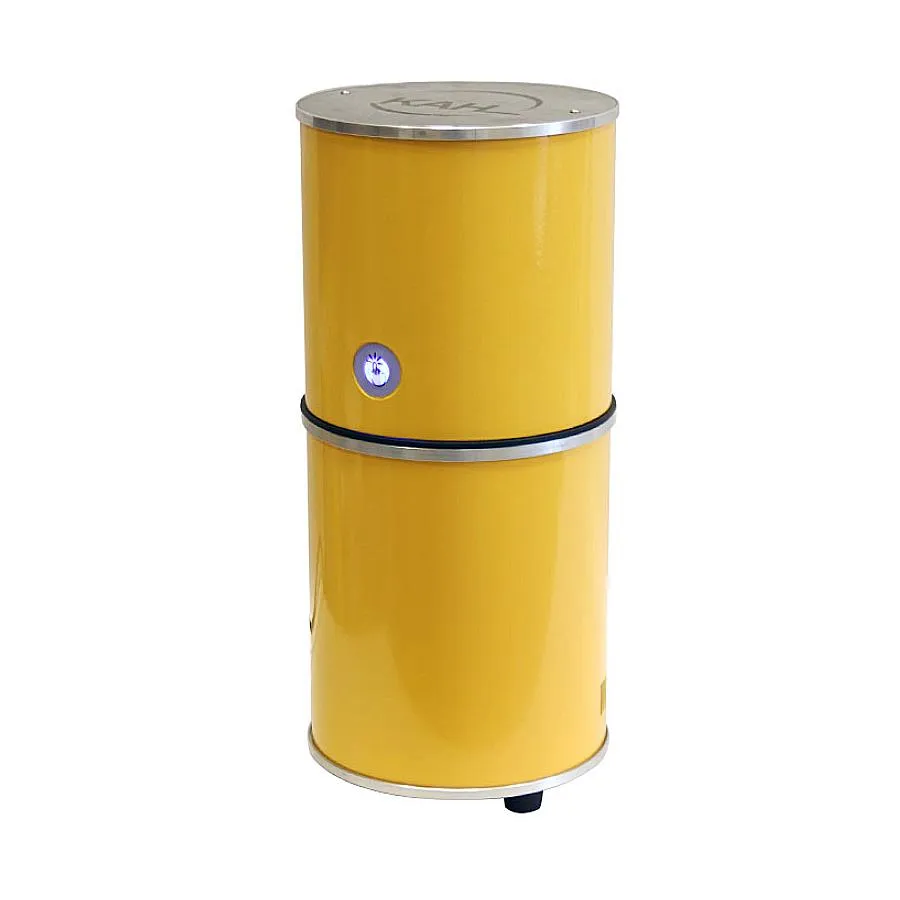

Диафаноскоп ЯНТАРЬ

81 420

Предназначен для определения стекловидности зерна пшеницы путём просвечивания исследуемого зерна направленным световым потоком. Прибор реализует методику определения стекловидности согласно ГОСТ 10987-76.

Стекловидность – свойство зерна некоторых пшениц, выражающееся в его прозрачности и твёрдости (наподобие янтаря). (Сельскохозяйственный словарь-справочник. М.1934

Описание

Преимущества диафаноскопа

ЯНТАРЬ отличает от прочих диафаноскопов экспресс метод анализа стекловидности!

  • Прибор, поставляемый компанией КОЛБА, позволяет производить анализ в пятьдесят раз быстрее, чем это делается на традиционном оборудовании.
  • Время проведения анализа – 2 минуты

Достигнута высокая степень эргономики проведения анализа

  • Просмотр зерён осуществляется на экране компьютера, что существенно облегчает работу специалистов.

Существенно повышена объективность проведения анализа

  • За счёт использования программной оценки стекловидности снижена погрешность определения, связанная с субъективным мнением оператора.

Архивация результатов определений и изображений оцениваемых образцов.

  • Все результаты определений стекловидности с соответствующими изображениями зёрен хранятся в архиве. При необходимости специалисты могут распечатать протоколы текущего или любого из предыдущих определений.

Принцип работы

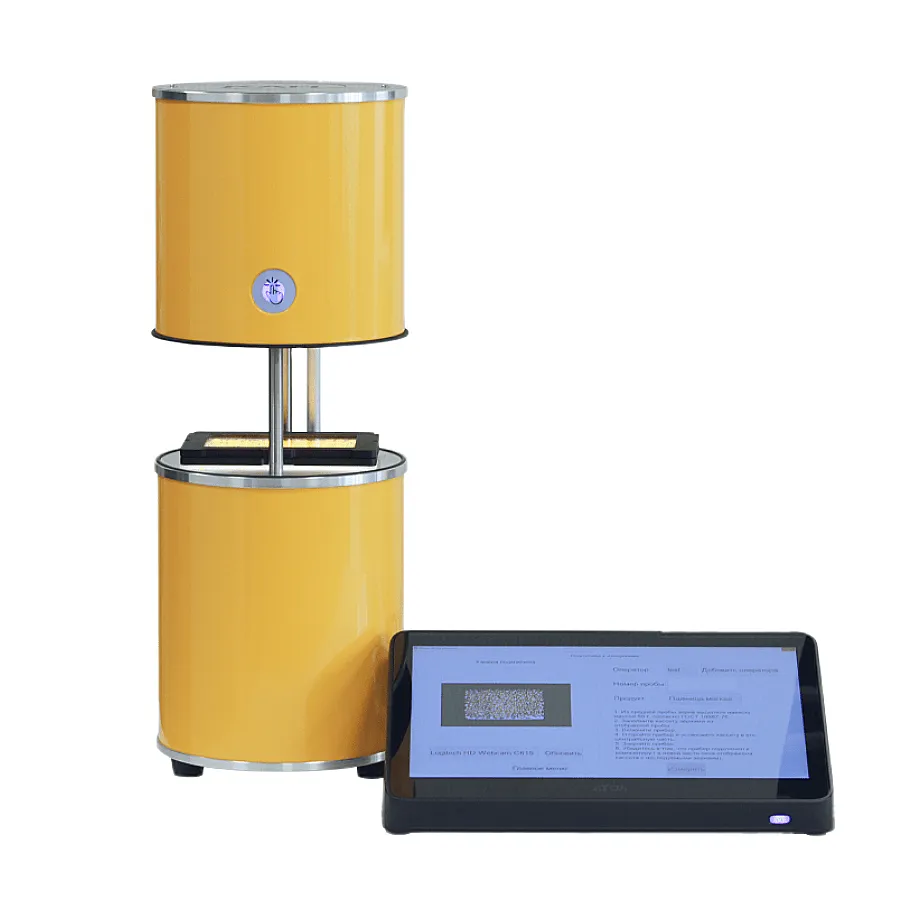

Реализация возможности исследования стекловидности с помощью диафаноскопа заключается в переносе изображения подсвеченной световым потоком кассеты с зёрнами с помощью видеокамеры на экран персонального компьютера с последующим анализом изображений физико-математическими методами с использованием ЭВМ.

Диафаноскоп ЯНТАРЬ имеет две версии программы. Программа для определения стекловидности с использованием стандартной кассеты позволяет работать в двух режимах – ручном и полуавтоматическом.



Алгоритм работы в ручном режиме

  • Распределить 100 зёрен по ячейкам кассеты
  • Установить кассету в диафаноскоп
  • Запустить программу
  • Выбрать режим
  • Передача изображения на ПК. На экране откроется окно с изображением 100 зёрен.
  • Выбор оператором всех мучнистых и стекловидных зёрен
  • Математическая обработка изображения и расчёт результатов ЭВМ.

Ручной режим полностью повторяет метод определения стекловидности согласно ГОСТ 10987-76.

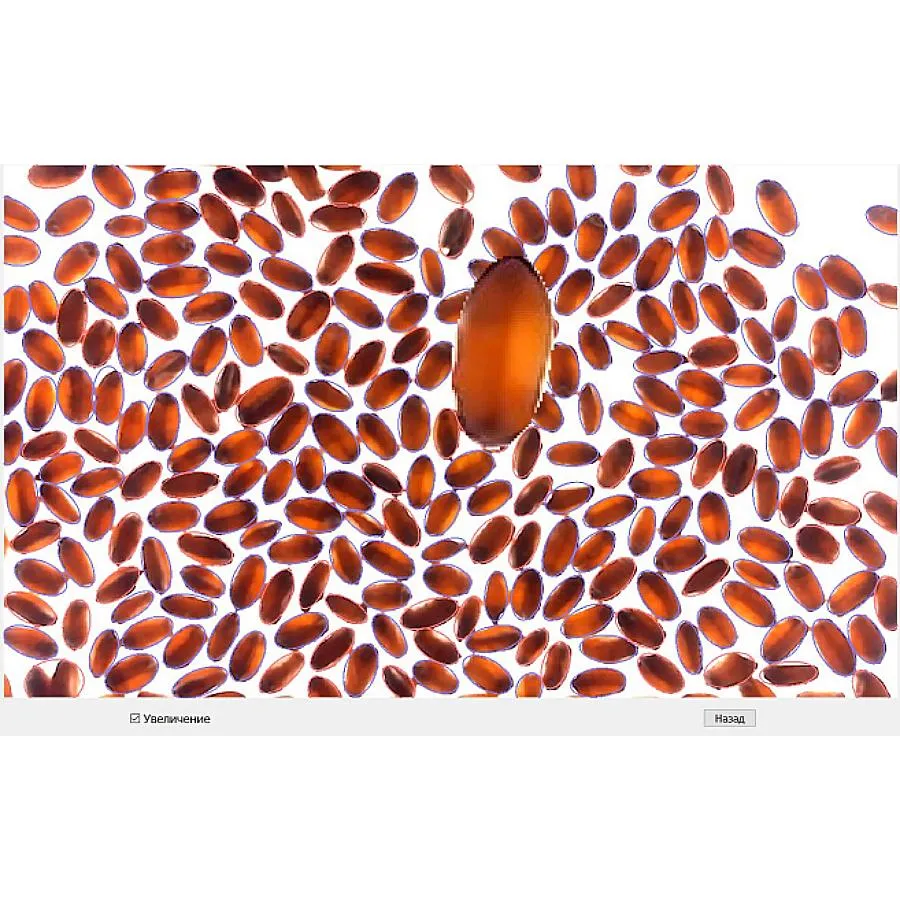

При выборе РУЧНОГО РЕЖИМА оператору необходимо выбрать все зёрна, которые он считает мучнистыми и стекловидными. При необходимости каждое зерно можно увеличить. После выбора всех зёрен алгоритм программы рассчитает стекловидность и отобразит результат в окне «Результат измерения».



Алгоритм работы в полуавтоматическом режиме:

  • Распределить 100 зёрен по ячейкам кассеты
  • Установить кассету в диафаноскоп
  • Запустить программу
  • Выбрать режим
  • Передача изображения на ПК. На экране откроется окно с изображением 100 зёрен.
  • Выбор оператором эталонных зёрен
  • Идентификация зёрен по эталонам и расчёт результатов ЭВМ.

При выборе полуавтоматического режима оператору предлагается выбрать одно стекловидное зерно, одно частично стекловидное и одно мучнистое зерно. Выбранные зёрна считаются эталонными.

На основании выбранных эталонных зёрен программа автоматически определит вид каждого из 100 зёрен, рассчитает стекловидность и отобразит результаты определения в окне «Результат измерения».



Программа для определения стекловидности с использованием кассеты без ячеек

Значительная часть времени при проведении анализа по определению стекловидности тратится на распределение зерна по отдельным ячейкам кассеты. В диафаноскопе ЯНТАРЬ производители автоматизировали данное действие разработав новую программу определения стекловидности с использованием кассеты без ячеек.

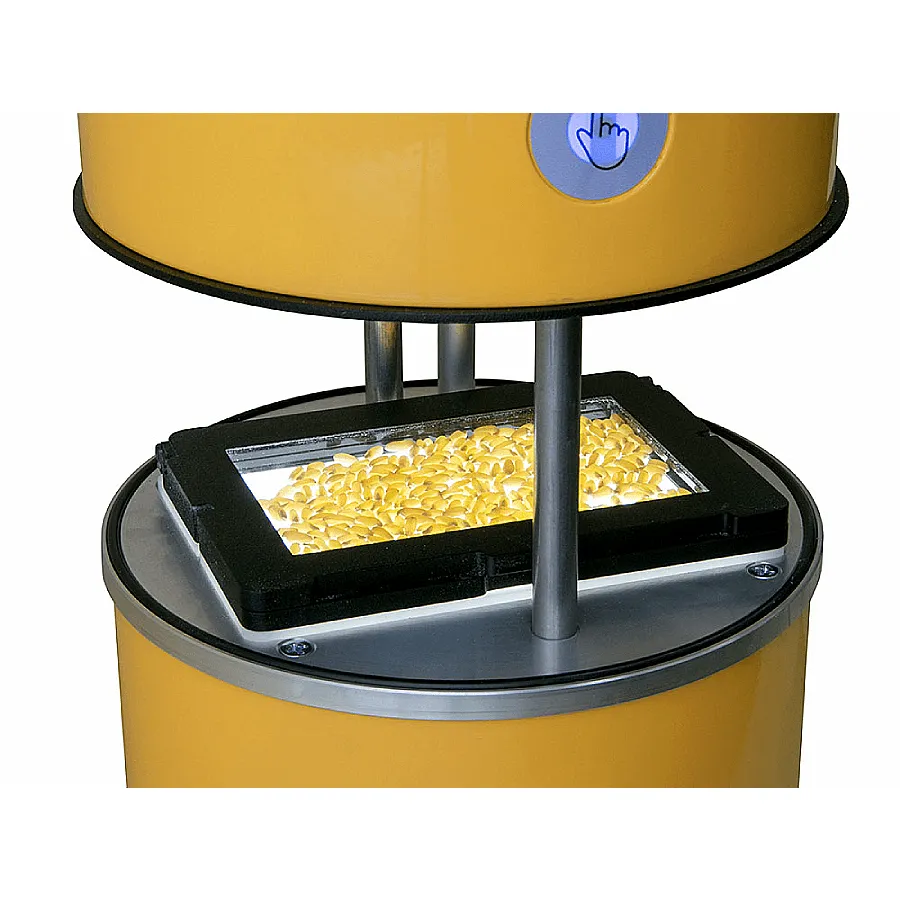

При выборе программы для определения стекловидности с использованием кассеты без ячеек оператору достаточно будет засыпать зёрна в кассету и закрыть крышкой из прозрачного стекла. Программа произвольно выберет 100 зёрен для анализа и после выбора оператором трёх эталонных зёрен автоматически определит вид каждого, рассчитает стекловидность и отобразит результат определения стекловидности в окне «Результат измерения» .

Использование данной программы при определении стекловидности позволяет значительно сократить время проведения анализа.

Алгоритм работы с использованием кассеты без ячеек

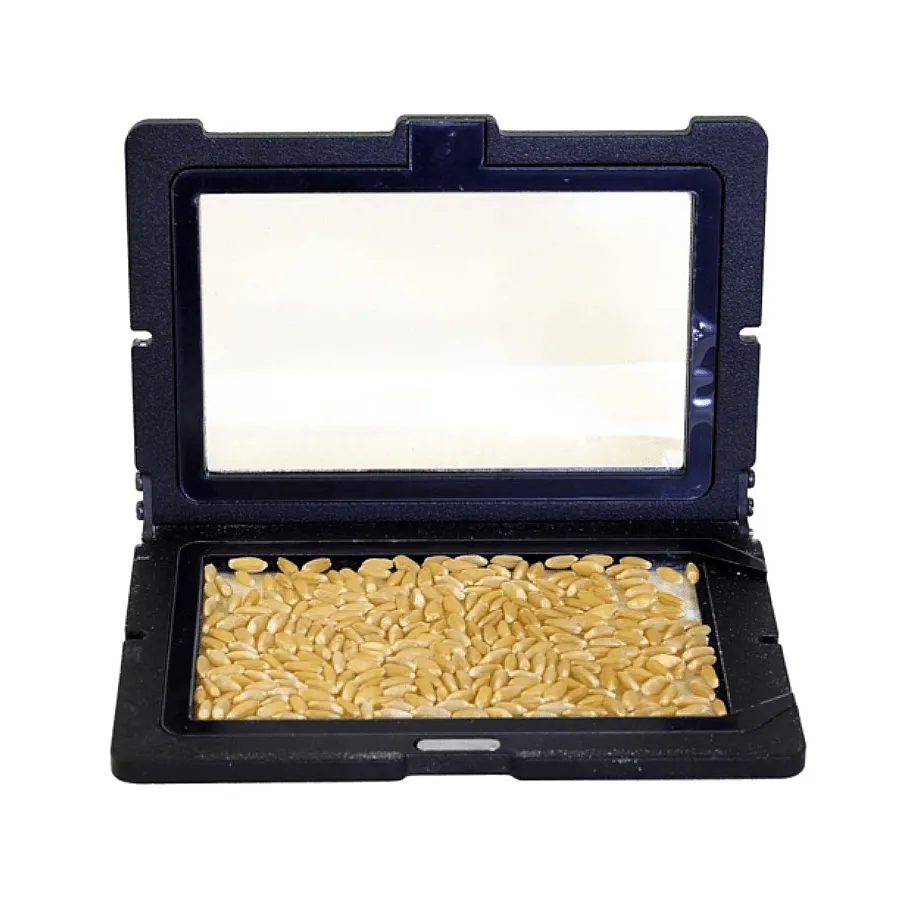

  • Засыпать зёрна в кассету и закрыть крышкой из прозрачного стекла.
  • Установить кассету в диафаноскоп
  • Запустить программу
  • Передача изображения на ПК
  • Выбор программой 100 случайных зёрен
  • Выбор оператором эталонных зёрен.
  • Идентификация зёрен по эталонам и расчёт результатов ЭВМ.



Технические характеристики прибора:

Источник света Светодиодный
Интерфейс для связи с компьютером USB 2.0
Электропитание, В/Гц 220/50
Потребляемая мощность, Вт 20
Габаритные размеры(Диаметр х Высота), мм 200х400
Вес, кг 3,7
