CARS/SHG/SFG/FLUORESCENCE Конфокальная система

Описание

CARS/SHG/SFG/FLUORESCENCE Конфокальная микроскопическая система. Одним из перспективных и интенсивно развивающихся в настоящее время направлений оптического анализа биологических обьектов на клеточном уровне, основанные на характерных колебательных резонансах, является Рамановская микроспектроскопия и микроскопия Спонтанного Рамановского Рассеяния (СРР) и Когерентного Анти-Стоксового Рамановского Рассеяния (КАРС). В отличае от СРР, и присущими ему ограничениями ввиду малости сигнала и большой величины авто-флуоресцентгого фона, КАРС отклик среды нелинейно зависит от мощности возбуждаю сигнала, и, как минимум, на пять порядков превышает сигнал СРР.

Особенности системы CARS/SHG/SFG/FLUORESCENCE:

Трехмерная быстрая лазерная система просмотра;
Шесть независимых высоких чувствительных каналов с адекватными фильтрами:
- CARS изображения (не требует никакого предварительного легирования образцов для образцов);
- Конфокальные флуоресцентные изображения, включая двух-фотонную (или многофотонный) эмиссию;
- Поверхность индуцированная изображениями второй гармоники;
- Лазерные изображания отражения и трасмиссии.
Переменное разрешение до 1000×1000;
Поляризация управляемая возбуждением и обнаружением;
Весь процесс исследований полностью контролируется компьютером

Применения CARS системы

Imaging клетки и ткани
Медицинский Диагноз Болезни
Контроль качества на клеточном уровне

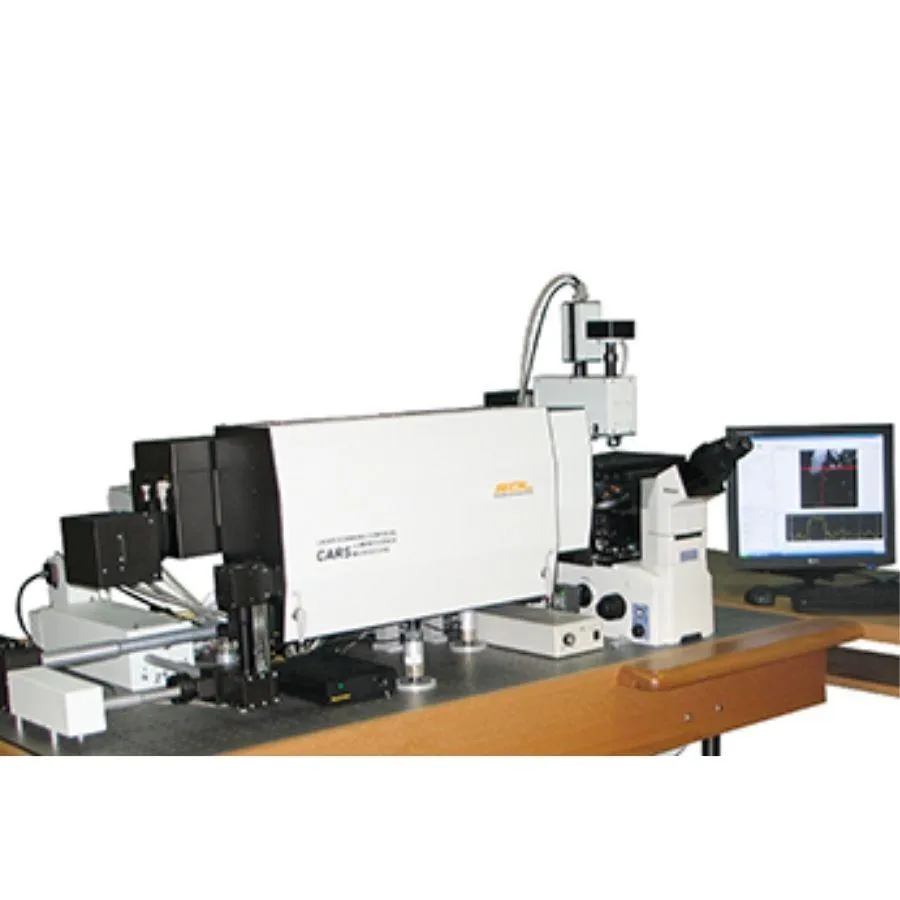

CCIM состоят из

Модифицированный 2000s инвертированный микроскоп;
Galvano-сканер XY и модули Z-piezo;
Система обнаружения с 6 каналами;
Система возбуждения (ИС ТМ PicoTrain 10000 1064 лазера пикосекунды нитрометана 76 МГц; OPO Levante 488 нитрометанов по часовой стрелке лазер Площади, 543 нитрометана по часовой стрелке лазер Его-неона, 633 нитрометана по часовой стрелке лазер Его-неона);
Оптическая таблица;
Электропитание, Единица Электронного управления, и индустриальный IBM совместимый компьютер;
PCI Lab, обработка изображения трехмерное программное обеспечение симуляции изображения.

Одним из методов современной оптической микроскопии является конфокальная флуоресцентная микроскопия. Преимущества данного метода по сравнению с методами классической микроскопии действительно вызывают восторг. Трехмерное изображение, которое получают с помощью конфокального микроскопа, дает возможность:

наблюдать объект исследования с высоким разрешением в различных плоскостях;
изучать внутреннюю структуру клеток, в том числе живых;
исследовать развитие клеток и молекул в динамике, наблюдать их структурное изменение в настоящем времени.
