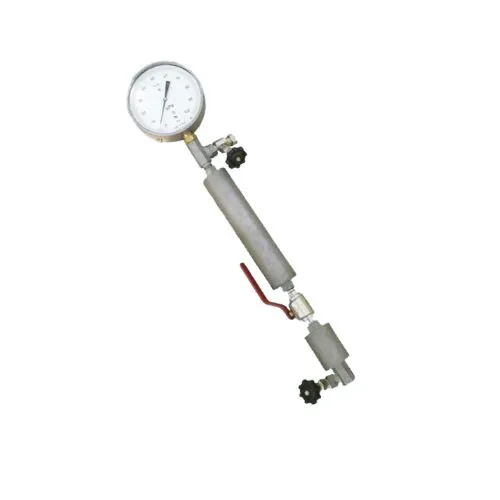

Бомба Рейда с тремя отверстиями

114 772

Бомба Рейда с тремя отверстиями для измерения давления паров насыщенных сжиженных газов.

Цена зависит от курса валют. Пожалуйста, уточняйте цену, связавшись с нами любым удобным способом.

Артикул 03-00016535 Рубрика Метка

Описание

Бомба Рейда с тремя отверстиями предназначена для измерения давления паров предназначена для определения давления паров сжиженных газов при температурах от 37,8 оС до 70 оС по ГОСТ Р 50994.

Бомба Рейда с тремя отверстиями обладает следующими особенностями:

  • Бомба Рейда может комплектоваться манометром МПТИ 0…2500 кПа
  • Состоит из двух камер: верхняя камера представляет собой цилиндрический сосуд, внутренняя поверхность которого с обоих концов слегка закруглена для обеспечения полного стока жидкости, с одного конца сосуда устанавливают переходник с резьбовыми соединениями для манометра и выпускного клапана с внутренним диаметром 6 мм, с другой стороны — резьбовое соединение для проходного клапана.

Технические характеристики бомбы Рейда с тремя 0твeрстиями:

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ
Соотношение объемов нижней и верхней камер 1:4 (3,95-4,05)
Объем нижней камеры, см3 130
Объем верхней камеры, см3 520
Резьба присоединительная манометра М20х1,5 ГОСТ 24705-81
Резьба присоединительная м/д камерами G1/2˝ ГОСТ 6357-81
Резьба присоединительная впускного и выпускного штуцера G1/2˝ ГОСТ 6357-81
Рабочее положение Вертикальное
Высота верхней / нижней камеры, мм 259,0 / 86,0
Внутренний диаметр трубы, мм 51,0
Габариты (ШхВхГ), мм 125х463х90
Масса не более, кг 3,0

Бомба Рейда состоит из двух частей — топлив­ной и воздушной камер, которое соединяются на резьбе. Отношение объема воздушной камеры к объему топливной камеры может коле­баться от 3,8 до 4,2. Герметичность аппарата в собранном виде проверяют заполнением его воздухом под давлением 0,7 МПа и погру­жением в воду. Если аппарат не герметичен, можно применить свин­цовые прокладки. В бане при определении необходимо поддерживать постоянную температуру 38оС. Это достигается с помощью нагревательного устройства 6 с терморегулятором.

Давление насыщенных паров реактивного топлива обусловливает потери топлива и избыточное давление в баках, необходимое для обеспечения бескавитационной работы топливных насосов. Оно определяется в приборе типа бомбы Рейда при температуре 38 °С для топлива Т-2 и при 150 °С для топлив, не содержащих бензиновой фракции. Давление в бомбе Рейда определяют по ГОСТ 1756—52.

Сущность метода определения давления по Рейду

1.Жидкостную камеру Бомбы Рейда наполняют охлажденной пробой испытуемого продукта и подсоединяют к воздушной камере при температуре 37,8 °С. Аппарат (Бомба Рейда) погружают в баню с температурой (37,8 ± 0,1) °С и периодически встряхивают до достижения постоянного давления, которое показывает манометр, соединенный с аппаратом. Показание манометра, скорректированное соответствующим образом, принимают за давление насыщенных паров по Рейду.
2.Метод предусматривает испытание следующих продуктов: частично насыщенных воздухом и имеющих давление насыщенных паров по Рейду ниже 180 кПа;

Детали

Вес 3 kg
Габариты 9 × 12,5 × 46,3 cm
