Бомба Рейда с двумя отверстиями

Описание

Бомба Рейда с двумя отверстиями предназначена для измерения давления насыщенных паров летучей сырой нефти и летучих невязких нефтепродуктов, кроме сжиженных нефтяных газов.

Бомба Рейда с двумя отверстиями обладает следующими особенностями:

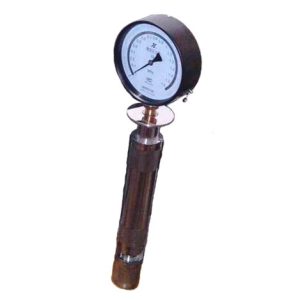

• Бомба Рейда с двумя отверстиями снабжена манометром, который присоединен к воздушной камере с помощью резьбового соединения.

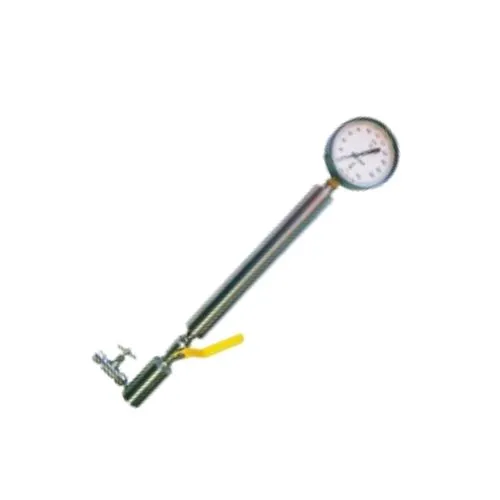

• Бомба Рейда предназначена для проб с давлением паров выше 180 (250) кПа – имеет два отверстия, снабжена вентилем ДУ 6 мм, также две ее камеры соединены краном ДУ 13 мм

Технические характеристики бомбы Рейда с двумя 0твeрстиями:

Бомба Рейда состоит из двух частей — топлив­ной и воздушной камер, которое соединяются на резьбе. Отношение объема воздушной камеры к объему топливной камеры может коле­баться от 3,8 до 4,2. Герметичность аппарата в собранном виде проверяют заполнением его воздухом под давлением 0,7 МПа и погру­жением в воду. Если аппарат не герметичен, можно применить свин­цовые прокладки. В бане при определении необходимо поддерживать постоянную температуру 38^оС. Это достигается с помощью нагревательного устройства 6 с терморегулятором.

Давление насыщенных паров реактивного топлива обусловливает потери топлива и избыточное давление в баках, необходимое для обеспечения бескавитационной работы топливных насосов. Оно определяется в приборе типа бомбы Рейда при температуре 38 °С для топлива Т-2 и при 150 °С для топлив, не содержащих бензиновой фракции. Давление в бомбе Рейда определяют по ГОСТ 1756—52.

Сущность метода определения давления по Рейду

1.Жидкостную камеру Бомбы Рейда наполняют охлажденной пробой испытуемого продукта и подсоединяют к воздушной камере при температуре 37,8 °С. Аппарат (Бомба Рейда) погружают в баню с температурой (37,8 ± 0,1) °С и периодически встряхивают до достижения постоянного давления, которое показывает манометр, соединенный с аппаратом. Показание манометра, скорректированное соответствующим образом, принимают за давление насыщенных паров по Рейду.
2.Метод предусматривает испытание следующих продуктов: частично насыщенных воздухом и имеющих давление насыщенных паров по Рейду ниже 180 кПа;
