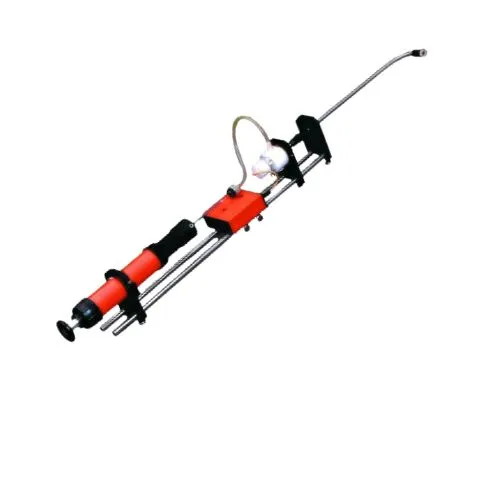

ЗП-ГХКМ Зонд пробоотборный

34 624

ЗП-ГХКМ Зонд для отбора проб газовых сред из труднодоступных мест с последующим их анализом.

Цена указана с учетом НДС.

Цена зависит от курса валют. Пожалуйста, уточняйте цену, связавшись с нами любым удобным способом.

Артикул 10.002 Рубрика Метка

Описание

ЗП-ГХКМ Зонд пробоотборный, который предназначен для отбора проб газовых сред из труднодоступных мест с последующим их анализом с применением индикаторных трубок совместно с насосом-пробоотборником НП-3М. Зонд в комплекте с индикаторными трубками и насосом-пробоотборником НП-3М входит в состав различных моделей газоопределителей типа ГХК.

Преимущества пробоотборного зонда ЗП-ГХКМ:

  • Использование зонда не только позволяет в принципе осуществлять, но и  обеспечивает удобство выполнения химического экспресс-анализа в труднодоступных местах, не имеющих отрицательного давления — таких как кабельные колодцы, склады, баки, трубопроводы, система вентиляции цехов и т.п.
  • Конструкция зонда позволяет применять ТИ в условиях, отличных от рабочих условий для индикаторных трубок: при повышенной температуре, влажности и запыленности газовой смеси. Для этого фторопластовый разделитель потоков снабжен отверстием для подсоединения устройства сбора конденсата.
  • Отверстие для сбора конденсата также позволяет разместить в нем миниатюрный термометр либо термодатчик (в состав комплекта не входит), при условии его герметичного подсоединения. Доступ к отверстию открывается путем отвинчивания заглушки. Для очистки газовой смеси от крупных взвешенных частиц к окончанию штатного газозаборного тракта подсоединен фильтр грубой очистки.

Технические характеристики модели ЗП ГХКМ:

Электропитание автономного насоса с электромотором от батареи напряжением = 4,5 В.
Ресурс работы насоса с электродвигателем постоянного тока (продолжительность непрерывного просасывания ГВС) определяется характеристиками батареи, а также зависит от температуры окружающего воздуха.
В варианте штатного источника ресурс не менее 50 часов непрерывного просасывания с расходом не менее 0,5 л/мин.;
Габаритные размеры зонда в укладке типа «мини-кейс»  не более 300x350x80 мм;
Длина зонда в собранном виде (без сочленений воздухозаборного тракта)  400 мм,
Длина штатного газозаборного тракта (3-х трубок, сочленяемых резьбовым соединением)  900 мм;
Масса зонда в основной комплектации  не более 3 кг.

Зонд поставляется как отдельно, так и в комплекте с насосом типа НП-3М.

Принцип действия зонда ЗП-ГХКМ состоит в отборе для анализа части газовоздушной смеси (ГВС), принудительно всасываемой с постоянной скоростью с помощью автономного насоса с электромотором постоянного тока.
Расход ГВС через заборный тракт (около 0,5 л/мин) превышает расход при отборе пробы ГВС на ТИ (не более 0,2 л/мин).
Излишек смеси сбрасывается в атмосферу, обеспечивая, таким образом, динамические условия отбора проб, что в свою очередь гарантирует максимально точные результаты при измерениях с применением ИТ.

Зонд поставляется в частично собранном виде, в виде легко сочленяемых блоков, размещенных в мини-кейсе. Сборка деталей осуществляется максимально просто с помощью винтовых соединений. Основные детали конструкции зонда (штатный газозаборный тракт, блок насоса с электромотором и разделителем потоков, блок батареи, блок зажима для насоса НП-3М) размещены на двух направляющих штангах с кронштейнами.
На направляющих штангах с помощью легкосъемного зажима жестко фиксируется насос-пробоотборник НП-3М.
Подсоединение ИТ к выходному отверстию разделителя потоков зонда производится при помощи отрезка эластичной трубки со штуцером.

*Возможна комплектация с аспиратором типа НП-3М.

Детали

Вес 3 кг
Габариты 30 × 35 × 8 см
