VIS-IR Спектрально-измерительный комплекс на базе MSDD 1000

Описание

VIS-IR MSDD 1000 Спектрально-измерительный комплекс предназначен для измерения люминесценции и коэффициентов отражения/пропускания. Измерения в спектральном диапазоне 400-2700 нм.

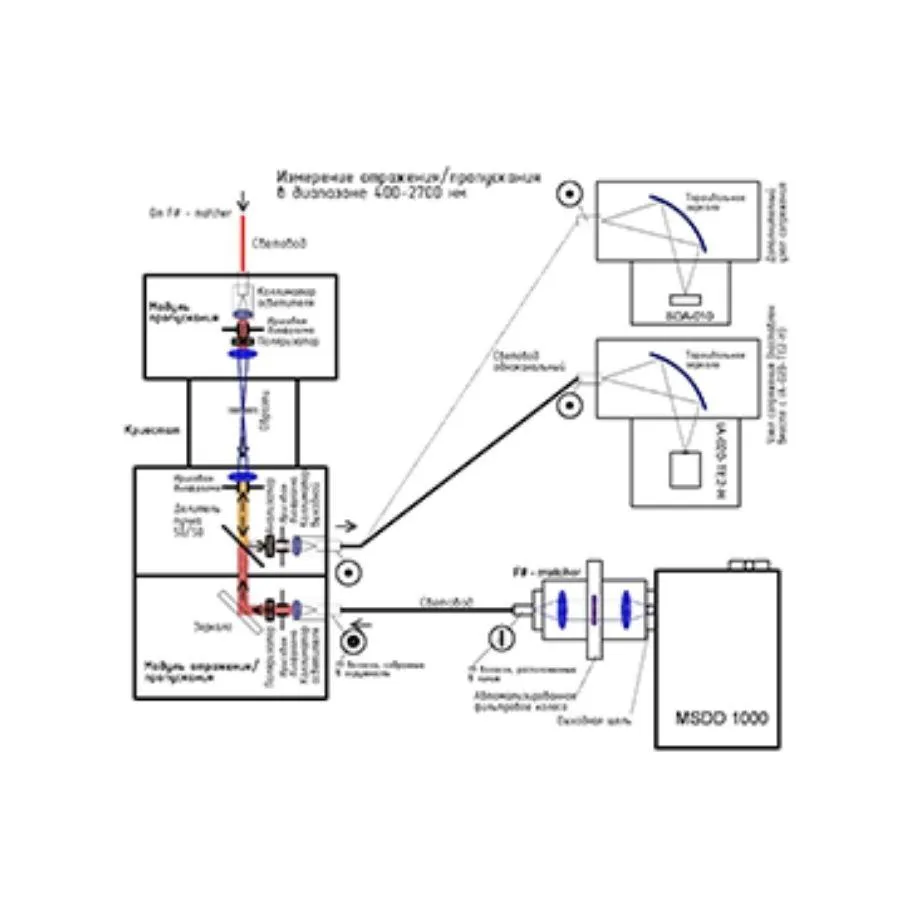

Функциональная схема установки для измерения коэффициентов отражения/ пропускания приведена на рисунке 1. В состав установки входят: монохроматор-спектрограф MSDD 1000, осветитель с фокусирующей системой (не показан), конденсор — F#-matcher с фильтровым колесом, детекторы на видимый и ближний ИК диапазоны с узлами сопряжения, комплект световодов и два измерительных модуля – модуль отражения/пропускания и модуль пропускания.

Особенности комплекса VIS-IR MSDD 1000:

• Измерения люминесценции и коэффициентов отражения/пропускания в спектральном диапазоне 400-2700 нм
• При измерении пропускания используется как модуль пропускания, так и модуль отражения
• Фильтры для обрезания высших порядков дифракции

Измерение отражения

Выходное излучение MSDD 1000 с помощью световода  заводится в модуль отражения/ пропускания. Для уменьшения потерь выходное излучение MSDD 1000 заводится в световод с помощью конденсора. Конденсора согласующего фокальное число световода с фокальными числом MSDD 1000. Кроме того, в составе конденсора используется автоматизированное фильтровое колесо с фильтрами для обрезания высших порядков дифракции.

С помощью коллиматора осветителя модуля отражения/пропускания излучение со световода преобразуется в квазиколлимированный пучок, который направляется зеркалом на делитель пучка 50/50. Прошедшее сквозь делитель пучка излучение (примерно 50 процентов) с помощью объектива фокусируется на образце. Для данной схемы измерений принципиально важно, чтобы поверхность образца была расположена нормально к падающему пучку. Тогда отражённый от образца пучок возвращается по пути падающего, проходит сквозь объектив и попадает на делитель пучка. Отражённая от делителя пучка часть излучения (примерно 50 процентов) направляется в коллиматор выхода. С помощью световода, установленного после коллиматора выхода, излучение поступает на детекторы для регистрации спектров отражения. Для ввода излучения в детекторы применён одноканальный световод. Что предполагает его переключение в зависимости от используемого детектора.

Измерение пропускания

При измерении пропускания используется как модуль пропускания, так и модуль отражения. Для измерения пропускания выходной наконечник осветительного световода отключается от модуля отражения/пропускания и подключается к модулю пропускания. С помощью аналогичного коллиматора осветителя излучение со световода преобразуется в квазиколлимированный пучок. Который с помощью объектива фокусируется на образце, расположенном внутри криостата.
Прошедшее сквозь объектив излучение поступает в модуль отражения/ пропускания и идёт по тому же пути, что и отражённое от образца излучение при измерении отражения: проходит через объектив, отражается от передней поверхности делителя пучка, направляется в коллиматор выхода, и далее с помощь световода поступает на детекторы для регистрации спектров пропускания.

Рис.1
