UV-VIS & IR Спектрально-измерительный комплекс.

Описание

UV-VIS & IR Спектрально-измерительный комплекс предназначен для регистрации отражательно — абсорбционных спектров растворов-расплавов с температурой 1700К в диапазоне 230-1600нм. Измерения спектров производятся относительно эталонного образца.

Особенности комплекса UV-VIS & IR:

Регистрация отражательно — абсорбционных спектров растворов-расплавов с температурой 1700К в диапазоне 230-1600нм
Измерения спектров производятся относительно эталонного образца
Весь диапазон разбит на два поддиапазона (канала): УФ-видимый (UV-VIS) 230-1000нм, и инфракрасный (IR) 900-1600нм
Регистрация спектров в каждом канале производится одновременно

Технические характеристики модели UVVIS & IR:

1. Устройство регистрации спектров отражения для UV-VIS диапазона длин волн.

количество одновременно регистрируемых каналов – 4;

спектральный диапазон 230-1000 нм;

спектральный прибор – спектрограф с дифракционной решеткой с компенсацией астигматизма;

детектор – матричный ПЗС;

рассеянный свет < 0,5%;

абсолютная погрешность калибровки по длинам волн < 2 нм;

диапазон измерения коэффициента отражения 1-100%;

фотометрическая точность ±1,5%;

дрейф нуля ±0,002 А за 1 час работы;

источник излучения – импульсная ксеноновая лампа;

время установления рабочего режима с момента включения – не более 15 мин.

Расчётные характеристики решётки для обеспечения указанных параметров:

Решётка: 200 штр/мм, блеск 400нм

Дисперсия ~33нм/мм

Размер матрицы: 24мкм х 1024=24.6мм

Одновременно регистрируемый спектральный диапазон: 33х24,6=811,8нм (необходимый – 770нм)

2. Устройство регистрации спектров отражения для IR диапазона длин волн. количество одновременно регистрируемых каналов – 1;

спектральный диапазон 900 – 1600 нм;

спектральный прибор – спектрограф с дифракционной решеткой с компенсацией астигматизма;

детектор – InGaAs линейный детектор;

рассеянный свет <0,5%;

абсолютная погрешность калибровки по длинам волн < 3 нм;

диапазон измерения коэффициента отражения 1-100%;

фотометрическая точность ±1,5%;

дрейф нуля ±0,002 А за 1 час работы;

источник излучения – импульсная ксеноновая лампа;

время установления рабочего режима с момента включения – не более 15 мин.

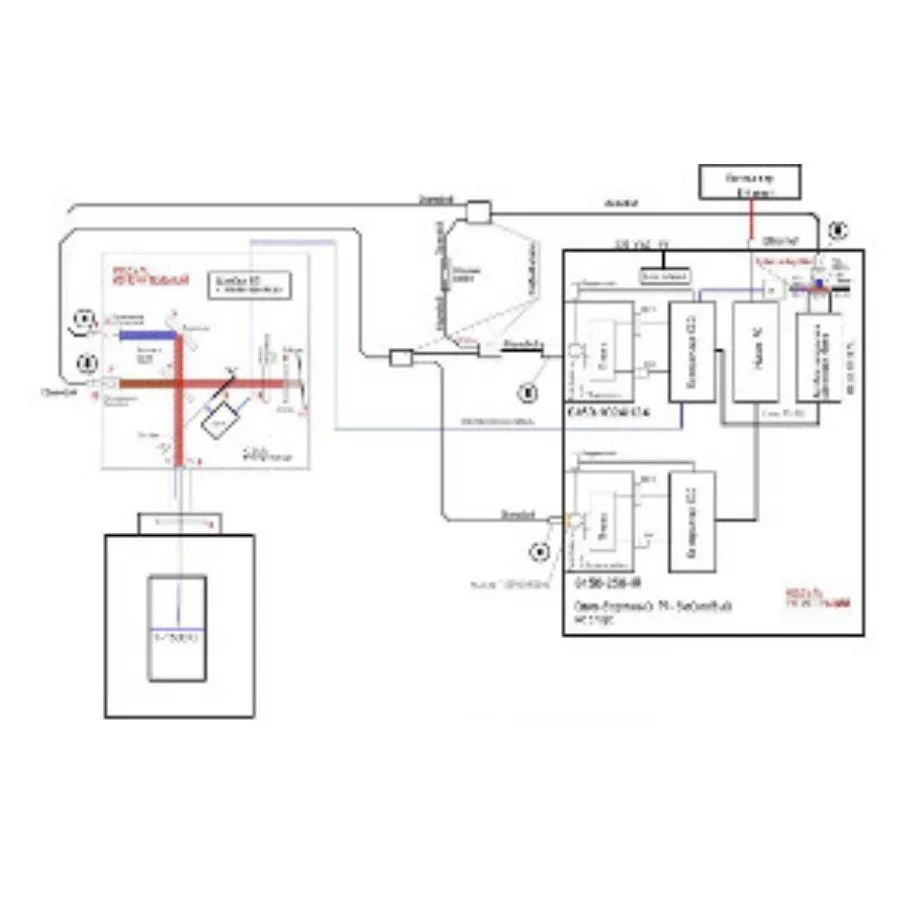

Структурная схема комплекса приведена на рис. В качестве источника света используется дуговая импульсная ксеноновая лампа. Излучение лампы с помощью световода заводится в оптический блок (модуль измерительный), расположенный над высокотемпературной печью. Выходящий из модуля световой поток фокусируется на тонком слое расплава. Отражённый световой поток поступает обратно в модуль измерительный. И с помощью световода поступает на входы спектрографов для регистрации спектров. В связи с тем, что для регистрации спектров в таком широком диапазоне требуется использование двух типов датчиков, весь диапазон разбит на два поддиапазона (канала): УФ-видимый (UV-VIS) 230-1000нм, и инфракрасный (IR) 900-1600нм. Регистрация спектров в каждом канале производится одновременно с помощью двух спектрометров UV-VIS и IR соответственно.
Конструктивно комплекс состоит из модуля регистрации и модуля измерительного. В модуле регистрации расположены спектрометры UV-VIS и IR каналов, электронная часть с программным обеспечением, осветитель. Модуль измерительный крепится над высокотемпературной печью.
Кроме того, в состав комплекса входит управляющий персональный компьютер класса IBM PC, специализированное программное обеспечение, комплект световодов и комплект соединительных кабелей. Питание осуществляется от сети 230 В / 50 Гц.

Рис.1 UV-VIS & IR спектрально-измерительный комплекс для регистрации отражательно-абсобционных спектров растворов-расплавов
