Описание

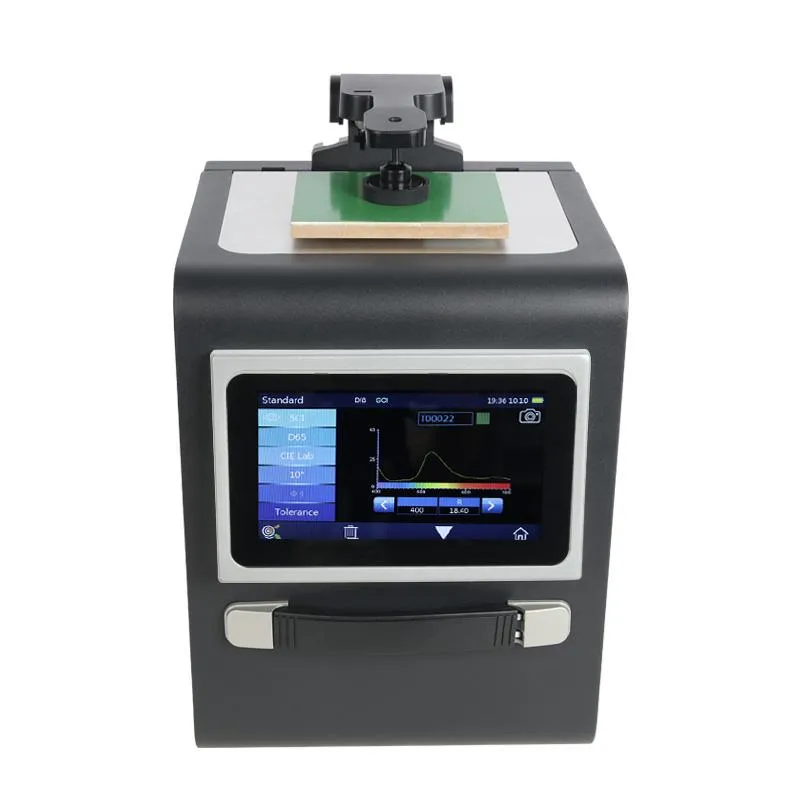

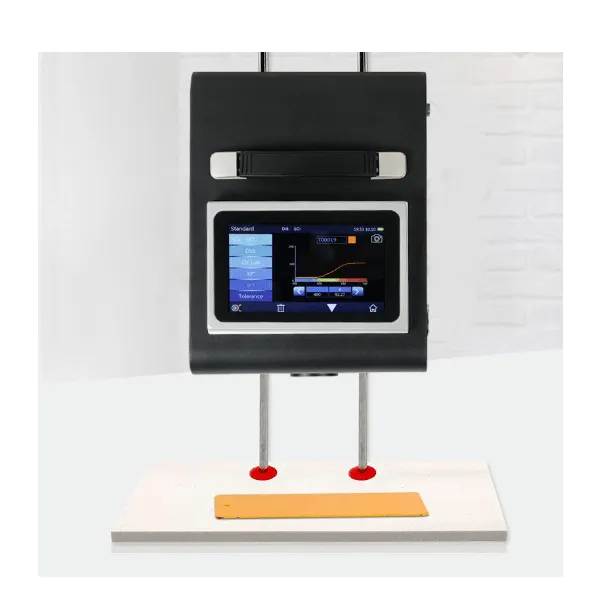

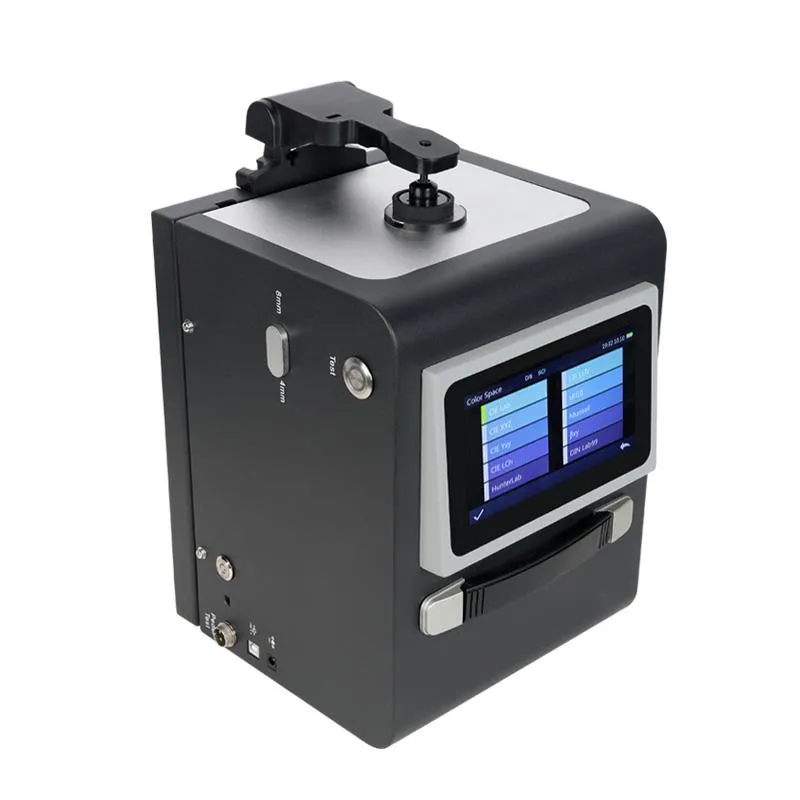

TS8450 — портативный настольный оптический спектрофотометр. Имеет геометрию измерений 45/0, датчик на основе 256-пиксельной КМОП-матрицы с двойной внутрипиксельной памятью и качественный белый калибровочный эталон. Это обеспечивает быстроту измерений и удобство эксплуатации.
Погрешность повторяемости ΔE*ab легко поддерживать в пределах 0,02. Внутренняя погрешность прибора ΔE*ab находится в пределах 0,15. Точность измерения позволяет использовать прибор для лабораторного анализа и передачи цвета.
Портативный настольный спектрофотометр TS8450 также подходит для измерения коэффициента яркости и координат цветности дорожных знаков, разметки и светоотражающих пленок, в том числе стандартных цветов по GB 2893 и GB/T18833. Есть возможность вручную настраивать допуск полигональной сетки.
Области применения спектрофотометра TS8450
Портативный настольный спектрофотометр TS8450 комплектуется одной апертурой диаметром 18, 8, 4 мм на выбор. Может применяться для точного измерения цвета и контроля качества в производстве пластмасс, электроники, красок, чернил, текстильных и швейных изделий, печатной продукции, керамики и т.д. Его также можно использовать для исследования флуоресцентных образцов.
Кроме того, прибор подходит для измерения коэффициента яркости и координат цветности дорожных знаков, линий разметки и светоотражающей пленки. Он содержит атлас стандартных цветов по GB 2893 и GB/T 18833, позволяет вручную настраивать допуск полигональной сетки.
Особенности спектрофотометра TS8450:
- Комбинированный светодиодный источник полного спектра и источник УФ-излучения
Сбалансированный полнодиапазонный светодиодный источник света обеспечивает достаточное спектральное распределение в диапазоне видимого света и позволяет не допустить проседания в определенном диапазоне спектра при использовании белых светодиодов, что гарантирует быстроту и точность измерений, а профессиональный источник УФ-излучения гарантирует более надежное измерение в УФ диапазоне.
- Множество цветовых пространств, несколько источников света
Портативный настольный спектрофотометр TS8450 для измерения цвета поддерживает работу в цветовых пространствах CIELAB, XYZ, Yxy, LCH, CIE LUV, s-RGB, βxy, Munsell (C/2) с источниками света D65, A, C, D50, F2 (CWF), F7 (DLF), F10 (TPL5), F11 (TL84), F12 (TL83/U30), которые отвечают специальным требованиям к измерениям в различных условиях.
- Поверочный сертификат
Все спектрофотометры TS8450 проходят испытания и поверку. После выхода с завода каждый прибор проверяют в соответствии со стандартами уполномоченных органов, результаты передаются в Национальный метрологический институт для подтверждения достоверности.
- Сенсорный экран промышленного класса с высоким разрешением, простой в эксплуатации пользовательский интерфейс
7-дюймовый промышленный сенсорный экран с высокой разрешающей способностью, плавное управление, интуитивно понятный пользовательский интерфейс делают прибор комфортным, удобным и простым в эксплуатации.
- Программное обеспечение для управления цветом
Используемое совместно со спектрофотометром TS8450 программное обеспечение SQCX позволяет осуществлять контроль качества и управление данными о цвете в разных отраслях промышленности. ПО представляет возможности настройки управления цветом согласно требованиям заказчика и сохранения данных, определения цветовых различий, создания отчетов об испытаниях, представления данных измерений в нескольких цветовых пространствах.
- Дополнительное принадлежности

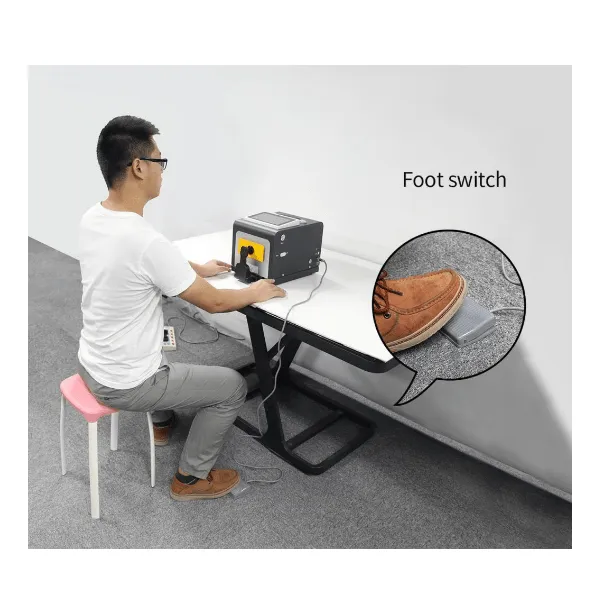

Исходя из имеющихся потребностей заказчик может дополнительно приобрести микропринтер, педальный переключатель, поворотный кронштейн.
Прибор является аналогом HunterLab ColorFlex EZ 45/0.
Технические характеристики модели TS8450:
Модель | TS8450 |
Геометрия измерений | 45/0 (кольцевая подсветка 45°, угол наблюдения 0°)
Соответствие стандартам CIE 15, GB/T 3978, GB 2893, GB/T 18833, ISO 7724-1, ASTM E1164, часть 7 DIN 5033 |
Характеристики | Усовершенствованное исполнение и апертура диаметром 18, 8, 4 мм на выбор позволяют применять прибор для точных лабораторных анализов и цветопередачи.
Спектрофотометр предназначен для точного измерения цветовых различий и контроля качества при производстве пластмасс, электроники, керамики, красок и красителей, а также в полиграфии, в текстильной, швейной, красильной промышленности и в других отраслях. Его можно использовать для измерения флуоресцентных образцов. Прибор также применяется для измерения коэффициента яркости и координат цветности дорожных знаков, разметки и светоотражающих пленок. Его атлас содержит стандартные цвета по GB 2893 и GB/T 18833. Есть возможность вручную настраивать допуск полигональной сетки. |
Диаметр интегрирующей сферы | 40 мм |
Источник света | Комбинированный светодиодный источник полного спектра, источник УФ-излучения |
Устройство разделения спектра | Плоская дифракционная решетка |
Датчики | Датчик с 256-пиксельной КМОП-матрицей с двойной внутрипиксельной памятью |
Диапазон длин волн | 400–700 нм |
Интервал длины волны | 10 нм |
Полудиапазонная ширина | 10 нм |
Измеряемый диапазон отражения | 0–200 % |
Измерительная апертура | Одна апертура на выбор, LAV: Ø18 или 20 мм; MAV: Ø8 или 10 мм; SAV: Ø4 или 5 мм |
Зеркальный компонент | 45/0 |
Цветовое пространство | CIELAB, XYZ, Yxy, LCh, CIE LUV, s-RGB, HunterLab, βxy, DIN Lab99, Munsell (C/2) |
Формула цветового различия | ΔE*ab, ΔE*uv, ΔE*94, ΔE*cmc(2:1), ΔE*cmc(1:1), ΔE*00, DIN ΔE99, ΔE (Hunter) |
Другие колориметрические показатели | WI (ASTM E313, CIE/ISO, AATCC, Hunter)
YI (ASTM D1925, ASTM 313) Индекс метамеризма MI Стойкость к окрашиванию, цветостойкость, интенсивность цвета, непрозрачность, глянцевитость при 8°, классификация тонов 555 |
Угол наблюдения | 2°/10° |
Источник света | D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4, F5, F6, F7 (DLF), F8, F9, F10 (TPL5), F11 (TL84), F12 (TL83/U30) |
Отображаемые данные | Спектрограмма либо данные о спектре, значения цветности образца, величина либо график цветового различия, результат испытания (пройдено/не пройдено), моделируемый цвет, отклонение цвета |
Время измерения | Около 1,8 с |
Повторяемость результатов | Значение цветности: MAV/SCI, ΔE*ab в пределах 0,02 (при 30 измерениях белого калибровочного эталона с интервалом в 5 секунд после «белой» калибровки) |
Межприборная погрешность | MAV/SCI, ΔE*ab в пределах 0,15 (среднее значение для 12 цветных плиток BCRA серии II) |
Режим измерения | Однократное измерение, определение среднего значения 2–99 измерений |
Способ определения положения | / |
Размеры | 370 × 240 × 260 мм (Д × Ш × В) |
Масса | Около 7,8 кг |
Источник питания | 24 В пер. т., адаптер питания 3 А |
Срок службы источника света | 5 лет, более 3 млн измерений |
Дисплей | 7-дюймовый жидкокристаллический цветной, TFT-матрица, емкостный сенсорный экран |
Порт передачи данных | USB, Bluetooth® 5.0, разъем для подключения триггерного переключателя |
Хранение данных | 1000 эталонных образцов и 30 000 исследуемых образцов |
Язык | Упрощенный и традиционный китайский, английский |
Рабочие условия | 0…+40 °С, относительная влажность 0–85 % (без конденсации), высота над уровнем моря менее 2000 м |
Условия хранения | -20…+50 °С, относительная влажность 0–85 % (без конденсации) |
Примечания | Технические параметры приведены только для справки и могут отличаться у конкретной модели. |
Стандартная комплектация:
- Адаптер питания,
- кабель USB,
- руководство пользователя,
- программное обеспечение для ПК (загрузка с официального сайта),
- белый и черный калибровочный эталон,
- апертура Ø8 мм,
- апертура Ø4 мм.
Дополнительная комплектация:
- Микропринтер,
- педальный переключатель,
- поворотный кронштейн.
