Описание
ToupCam UA1000CA – это цифровая CMOS (КМОП) камера на базе сенсора Aptina MT9J003(C) (формат 1/2.3″). Разрешение 3584×2748 пикселей. Скорость передачи данных составляет 3,3 кадров в секунду. При разрешении 1792×1374 — 11 кадра в секунду, при разрешении 896×684 — 38 кадров в секунду.
Внешний преданный бортовой буфер добавлен для того чтобы достигнуть максимальной производительности USB2.0.
Особенности видеоокуляра ToupCam UA1000CA
-
Используется для вывода изображения исследуемого на микроскопе объекта на экран компьютера.
-
Благодаря адаптерам, которые входят в комплект камеры, данную камеру можно использовать со всеми микроскопами Микромед. Окулярный адаптер 0,5х имеет посадочный диаметр 23,2 мм. Он может быть снят. Крепление самой камеры стандартное — C-Mount. Поэтому с ней будут совместимы любые другие адаптеры, имеющие крепление аналогичного стандарта.
-
В комплект входят переходники для работы с микроскопами с посадочными диаметрами 30 мм и 30.5 мм.
-
Комплектация камеры включает программное обеспечение ToupView на компакт-диске. Обеспечивает возможность установки ПО на большинство компьютеров. Программное обеспечение позволяет отображать наблюдаемый объект на экране монитора. Также масштабировать его, проводить измерения, сохранять для дальнейшей обработки как отдельные кадры в виде файлов изображений, так и их последовательности в виде видеофайлов.
-
Поддерживаются операционные системы Microsoft Windows XP / Vista / 7 /8 /10 (32 и 64 бит), OS X (Mac OS X), Linux.
-
Подключение камеры к компьютеру осуществляется через порт USB.
-

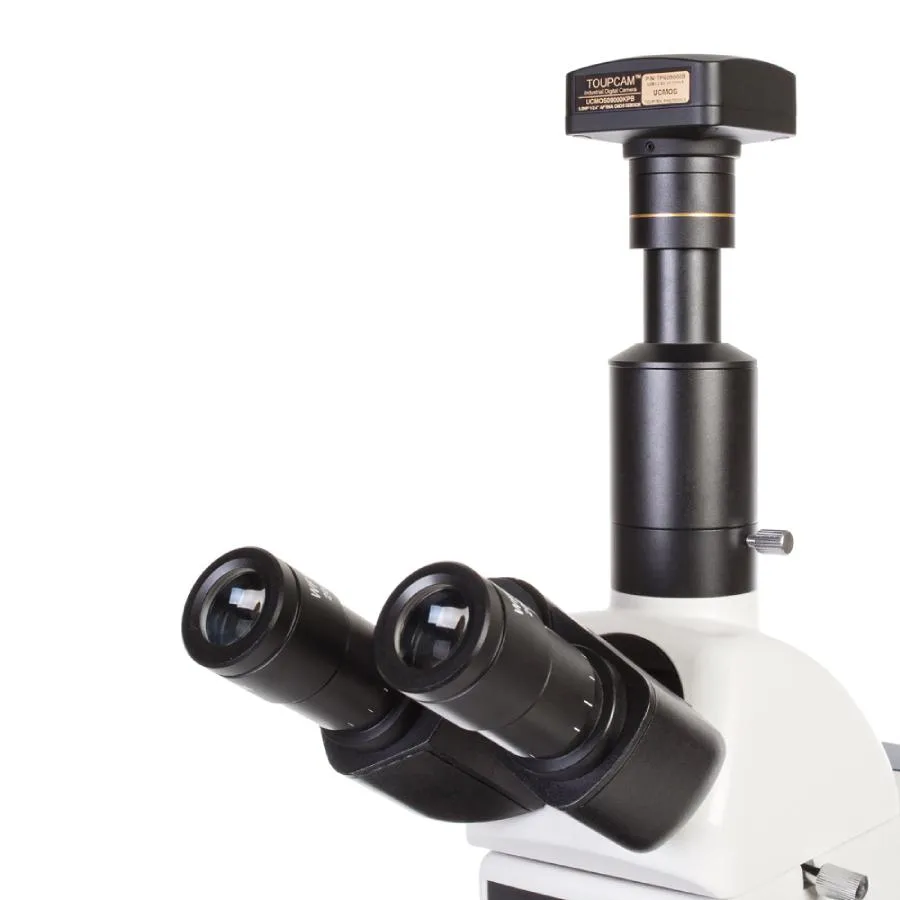

Установка камеры не требует дополнительной настройки. Это позволяет производить ее во время работы. Для микроскопов с монокулярной и бинокулярной визуальной насадкой объектив камеры вставляется в окулярной тубус вместо окуляра. При работе с тринокулярными моделями микроскопов видеоокуляр устанавливается в третий вертикальный выход – канал визуализации.
Технические характеристики видеоокуляра
Модель сенсора | Цветной CMOS-сенсор MT9J003(C) |
Развертка | Прогрессивная |
Максимальное разрешение | 3584×2748 |
Количество фотоприемных элементов | 10 МП |
Размер сенсора | 1/2.3“ (5.98 мм (H) x 4.59 мм (V), Диагональ 7.538 мм) |
Размер пикселя | 1,67 μm х 1,67 μm |
Чувствительность к излучению длины волны 550 нм | 0,31 В/люкс-сек |
Динамический диапазон | 65,2 дБ |
Аналого-цифровой преобразователь (АЦП) | 12 бит параллельный, 8 бит RGB -> ПК |
Сигнал/шум | 34 дБ |
Спектральный диапазон | 380-650 нм (с ИК-фильтром) |
Формат видео и частота кадров | 3.3 кадров в секунду при разрешении 3584×2748 пикселей; 11 кадров в секунду при разрешении 1792×1374 пикселей; 38 кадров в секунду при разрешении 896×684 пикселей |
Бининг | 1×1, 2×2, 4×4 |
Экспозиция | 0.4 — 2000 мс; Автоматическая/Ручная. Rolling-Shutter |
Баланс белого | Автоматический/Ручной режимы/Настройка баланса белого в зоне интереса/Ручная подстройка цветовой температуры |
Вывод изображения, скорость передачи данных | USB 2.0, до 480 Мбит/с |
Электропитание | USB 2.0, 5В |
Программно управляемые характеристики | размер изображения, яркость, коэффициент усиления, время экспозиции |
Рабочая температура, град. по Цельсию | -10℃~ 50℃ |
Корпус камеры | анодированный металлический корпус, окрашенный в черный цвет |
Кабель USB | UBS 2.0, длина 2м |
Операционная система | Microsoft Windows XP / Vista / 7 /8 /10 (32 и 64 бит) OS X (Mac OS X), Linux |
Программное обеспечение | программа обработки изображений «ToupView «; драйвер устройства, поддерживающий стандарты интерфейса DirectShow и TWAIN |
