Описание

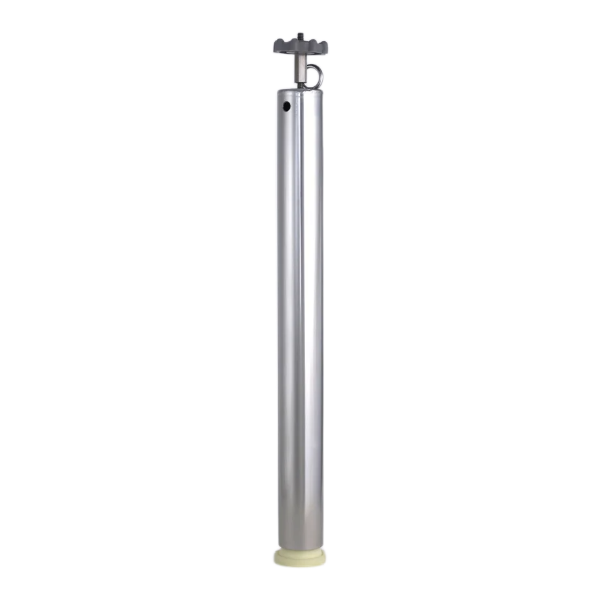

Трубка для отбора проб с клапаном ТОП-К предназначена для отбора проб жидких веществ, включая нефтепродукты и химические растворы, из резервуаров, цистерн и других ёмкостей
Конструкция обеспечивает безопасный, герметичный и репрезентативный отбор пробы. Применяется в соответствии с требованиями ГОСТ 9980.2–2014.
Конструкция и порядок работы ТОП-К
- Трубка состоит из цилиндрического корпуса из нержавеющей стали с клапаном, установленным в нижней части, и винтовой рукояткой в верхней части, соединённой со штоком клапана.
- Перед началом отбора пробы клапан находится в открытом состоянии.
- При опускании трубки в жидкость через открытый клапан происходит наполнение внутреннего объёма, а воздух вытесняется через отверстие в верхней части трубки.
- Когда нижняя часть трубки достигает дна резервуара или заданной глубины, клапан закрывается.
- После этого рукоятка завинчивается для фиксации клапана в закрытом положении.
- Трубка извлекается из жидкости, и проба переносится в ёмкость для хранения.
Гарантийные обязательства
- Изготовитель гарантирует соответствие трубки ТОП-К требованиям ГОСТ 9980.2-2014 при соблюдении условий эксплуатации.
- Гарантийный срок — 12 месяцев со дня передачи потребителю.
- Назначенный срок службы — 5 лет.
- Хранение производить при отсутствии агрессивных газов и паров.
Вниманию заказчика!
- Не рекомендуется использовать данный пробоотборник при наличии осадка на дне ёмкости.
Технические характеристики
| Длина пробоотборной трубки, мм |
1000 |
| Объём отбираемой пробы, мл |
1130 |
| Материал трубки и клапана |
12Х18Н10Т ГОСТ 5632–2014 |
| Материал уплотнений |
Фторопласт (Ф-4 по ГОСТ 10007-80) |
| Тип клапана |
Закрывающийся при достижении дна |
| Климатическое исполнение по ГОСТ 15150–69 |
УХЛ 1 |
| Габаритные размеры, мм |
1060 × 45 × 45 |
| Масса, кг |
1 |
Комплектация
- Трубка для отбора проб с клапаном (ТОП-К) — шт
- Паспорт — шт
- Упаковка — шт
Меры безопасности
- Соблюдать требования промышленной безопасности при работе с жидкими и горючими веществами.
- Проверять исправность трубки и герметичность клапана перед использованием.
- Изделие выполнено из нержавеющей стали и не является искробезопасным.
- При работе с агрессивными и токсичными жидкостями использовать СИЗ (перчатки, очки, респиратор).
- После использования трубку промыть нейтральным растворителем и высушить.
- Хранить в сухом помещении, транспортировать в защитной упаковке.
- При попадании жидкости на кожу или в глаза — промыть водой и обратиться к врачу.
При работе с горючими, легковоспламеняющимися или взрывоопасными жидкостями необходимо:
- проводить отбор проб в помещениях с приточно-вытяжной вентиляцией;
- обеспечить заземление металлических частей оборудования;
- исключить наличие открытого пламени, искрообразования и нагретых поверхностей в радиусе 5 м от места отбора.
