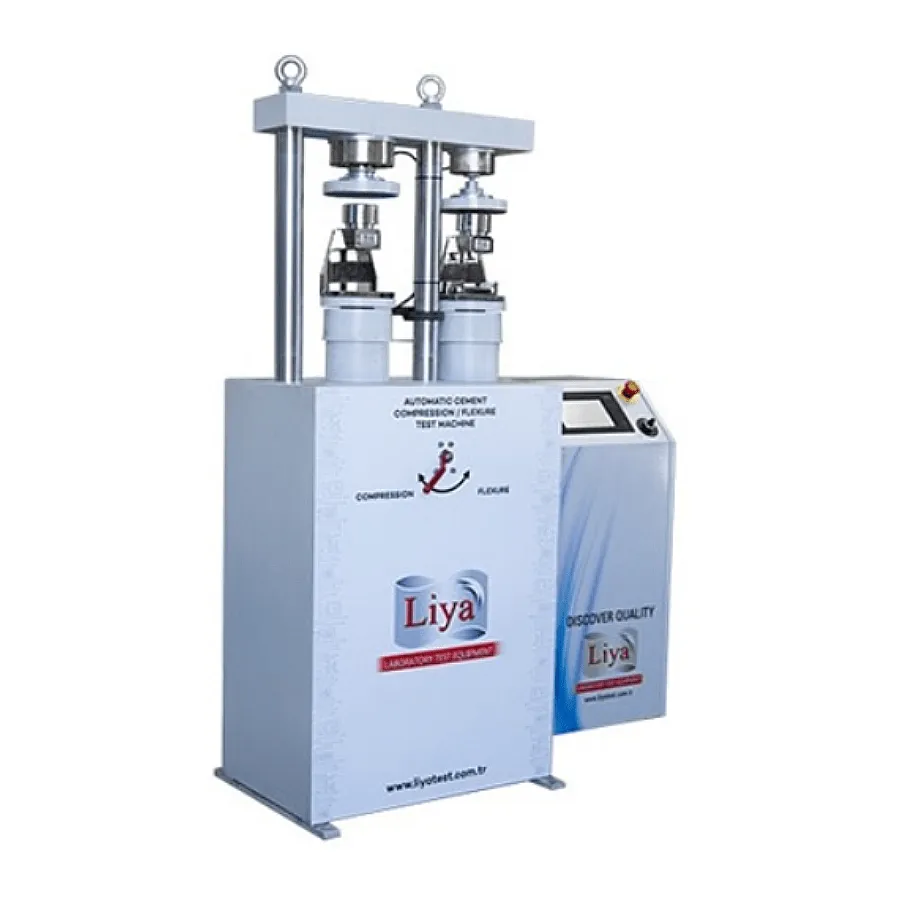

Автоматическое испытательное устройство на сжатие/изгиб цемента LIYA

Описание

Тестер на сжатие/изгиб цемента LIYA — это автоматическое испытательное устройство на сжатие/изгиб цемента, которое предназначено для проверки гибкости при изгибе призм раствора 40x40x160 мм и сжатия деталей призмы 40×40 мм после испытания на изгиб или кубиков раствора 50 × 50 мм и 70,7 мм.

Автоматический тестер на сжатие/изгиб цемента LIYA отвечает требованиям норм CE для обеспечения безопасности и здоровья оператора. Прибор соответствует стандартам EN 196-1, 459-2, 1015-11, 13454-2, EN ISO 679, ASTM C 109, C 348, C 349, BS 3892-1, 4551-1.

Зажимные и поворотные приспособления, распорные детали, а также съемные прозрачные передние и задние защитные ворота (должны быть установлены на заводе) следует заказывать отдельно.

Особенности тестера на сжатие/изгиб цемента LIYA

• Очень жесткие двухколонные одно- или двухкамерные силовые рамы. В рамах используются высококачественные тензодатчики на 15 кН и 250 кН. Это обеспечивает высокую точность измерения нагрузки. Круглые пластины диаметром 165 мм устанавливаются на обе рамы и должны использоваться с подходящими приспособлениями для сгибания и зажима. Благодаря модульной конструкции рам любой образец подходящего размера, нагрузки может быть протестирован в любой камере за счет уменьшения расстояния между пласт деками. Верхние платины состоят из закаленной (более HRC 53) высококачественной стали.
• Автоматический гидравлический силовой агрегат используется для подачи необходимого масла к силовым рамам, управляемым двухступенчатым цифровым блоком считывания и управления. Сверхтихий блок питания может нагружать образец в диапазоне 0,05–2,4 кН/с с точностью ±5%.
• Быстродействующий насос поставляется в стандартной комплектации.
• Двухступенчатый насос состоит из двух групп: шестеренчатый насос низкого давления и радиально-поршневой насос высокого давления.
• Предохранительный клапан (клапан максимального давления) используется для предотвращения перегрузки машины.
• Двигатель приводит в действие бинарный насос на двигателе переменного тока и управляется инвертором двигателя. Изменение расхода масла достигается за счет изменения скорости вращения двигателя. Максимальная мощность 400 бар. Между цилиндром и поршнем имеется дека с низким коэффициентом трения, коаксиальное уплотнение из ПТФЭ.
• Максимальный ход плунжера составляет 50 мм. Есть концевой выключатель для предотвращения чрезмерного перемещения плунжера, который отключает питание насоса.
• Распределительный блок. Для регулирования направления потока масла, подаваемого двухступенчатым насосом, используется распределительный блок.
• Резервуар для масла содержит достаточно масла для заполнения механизма, который толкает досылатель во время испытаний. Уровень и температуру масла можно увидеть по указателю, установленному на баке. Имеет объем 25 л. Следует использовать моторное масло для гидравлических систем № 46.
• Блок цифрового считывания и управления предназначен для управления машиной и обработки данных с датчиков веса и датчиков давления. Все операции устройства контролируются с передней панели, состоящей из 7-дюймового сенсорного TFT-экрана и функциональных клавиш. Опции меню устройства просты в использовании. Можно отслеживать скорость загрузки и значения нагрузки цифрового графического дисплея. Цифровой графический дисплей может отображать в реальном времени графики «Нагрузка в зависимости от времени» или «Напряжение в зависимости от времени». Регулирование скорости сжатия: от 0,05 кН/с на изгиб до 2,4 кН/с на сжатие.
• Бесплатное программное обеспечение позволяет вводить значения компании, лаборатории и испытаний. Можно получить график времени загрузки, отчеты об испытаниях и образцы отчетов в реальном времени. Многоязычная поддержка.

Технические характеристики тестера на сжатие/изгиб цемента

Принцип работы автоматического испытательного устройства на сжатие/изгиб цемента LIYA

1. Отрегулируйте параметры испытаний, включая передаточное число.
2. Выберите рамки сжатия или изгиба с помощью клапана.
3. Выберите мощность рамы (для вызова калибровочных значений необходимого тензодатчика).
4. Используйте рамку переключателя тензодатчика или сторону сжатия (вверх/вниз).
5. Нажмите кнопку СТАРТ на блоке управления.
6. Машина автоматически начинает быстрый подход. Она изменяет скорость испытания после достижения 1% от допустимой нагрузки машины и останавливается после резки образца.
