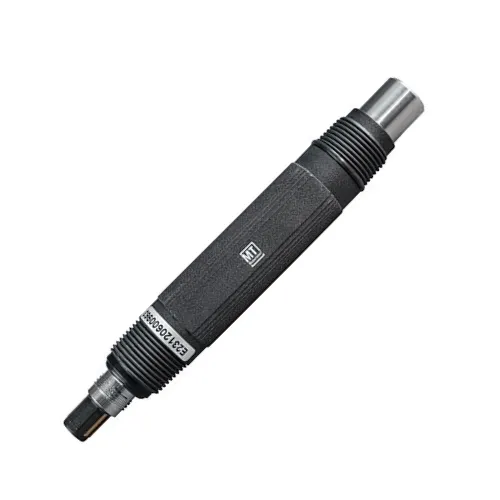

Датчик растворенного кислорода TechSense Optical 22151D

Описание

TechSense Optical 22151D – это оптический датчик, предназначенный для обнаружения концентраций растворенного кислорода в процессах водоподготовки, станциях водоочистки и других отраслях общего назначения.

Отсутствие эффекта поляризации при оптическом принципе измерения растворенного кислорода увеличивает быстроту отклика. Модульная конструкция позволяет снизить время и расходы на техническое обслуживание.

Подключение NPT3/4 позволяет установить датчик как непосредственно в процесс, так и в открытые каналы с помощью погружной арматуры.

Отличительные особенности TechSense Optical 22151D:

• Тип сигнала — цифровой RS-485.
• Принцип измерения — оптический.
• Погружная длина  65 мм, диаметр 25 мм.
• Низкие затраты на обслуживание за счет модульной конструкции благодаря быстрой замене мембранного колпачка.
• Полностью оптическая система с встроенным терморезистором обеспечивает короткий период отклика.
• Гибкость применения благодаря возможности передачи данных цифровым протоколом RS-485 позволяет подключать датчик как к трансмиттеру, так и напрямую к системе управления.

Принцип измерения

В оптически активном слое (флуоресцентный слой) находятся чувствительные к кислороду молекулы (маркеры). Флуоресцентный слой, оптический диэлектрический слой и верхний слой нанесены друг на друга на мембранном колпачке оптического датчика. Верхний слой находится в непосредственном контакте со средой. Свет, излучаемый оптическим датчиком, направлен в сторону задней части колпачка — на флуоресцентный слой.

Процесс измерения (принцип гашения):

• Оптический источник излучения датчика отправляет пучки зеленого света в слой флуоресценции;
• Маркеры флуоресцируют пучками красного света.
• Молекулы кислорода «гасят» молекулы маркера;
• В результате измеренные приемником ответные сигналы становятся короче и менее интенсивными. Длительность и интенсивность ответных сигналов напрямую зависит от содержания кислорода и парциального давления. Температура среды автоматически регистрируется датчиком. Оба значения учитываются при расчете концентрации кислорода. Если датчик погружается в среду, то очень быстро достигается равновесие между парциальным давлением кислорода в среде и флуоресцентном слое. При отсутствии кислорода в среде флуоресценция имеет достаточно высокую продолжительность и интенсивность.
• Далее светосигнал преобразуется и выводится в единицах насыщения кислородом, концентрации (мг/л) и парциального давления кислорода.

Основные области применения

• Водоснабжение, очистка сточных вод, аквакультура и т.д.

Технические характеристики датчика TechSense Optical 22151D:
