Описание

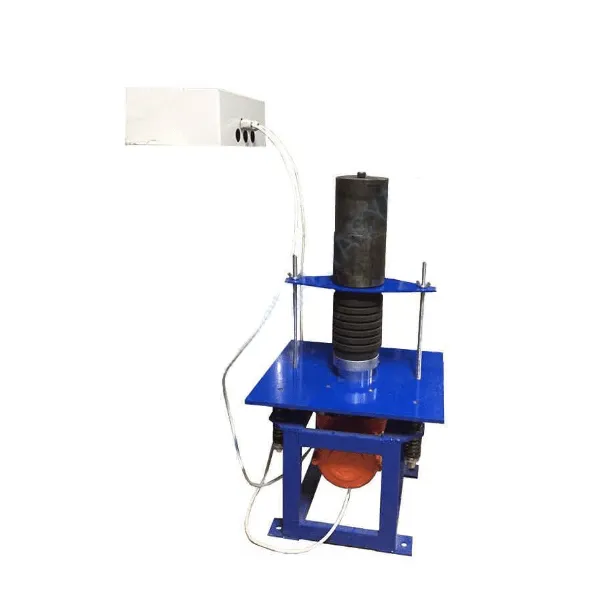

Виброплощадка лабораторная СМЖ универсал 220 В предназначена для уплотнения ц/б и а/б заготовок в лабораторных условиях.
Устройство комплектуется креплением ц/б (цементно-бетонных) и а/б (асфальтнобетонных) форм и пригрузами 101 мм и 71.4 мм (ВЛ-1АБ) для формования а/б образцов по ГОСТ 12801.
Назначение:
- формовании бетонных и асфальтобетонных образцов (форм цилиндра, кубиков, балочек);
- испытаниях цементных и бетонных смесей;
- рассеивании дорожно-строительных материалов на фракции.
Достоинства СМЖ универсал 220 В:
- При помощи равномерной умеренной вибрации достигает правильного распределения и повышения плотности смеси.
- Площадка снабжена таймером для автоматического задания времени колебаний.
- При включении вибратора, его колебания, за счет маятниковой подвески, передаются на рабочий стол только в вертикальном направлении.
Особенности конструкции:
- Все элементы установки закреплены на неподвижном основании (станине).
- Стол и основание соединены четырьмя пружинами.
- Вибратор фиксируется на нижней стороне стола, он является источником вибрационного воздействия.
- Управление установкой осуществляется через пусковой пульт.
- Устройство позволяет настраивать уровень воздействия вибратора, что сказывается на размахе вынужденных колебаний.
Внимание! Допускается эксплуатация при температуре не ниже +5°C.
Технические характеристики СМЖ универсал 220 В:
| Грузоподъемность, кг |
до 100 |
| Частота колебаний стола, кол./мин. |
2900±100 |
| Амплитуда колебаний стола |
0,3… 0,9 |
| Тип вибратора |
ВЛ-1АБ |
| Мощность, кВт |
0,5 |
| Напряжение питания, В/Гц |
220/50 |
| Регулировка времени работы |
1 сек — 10 мин |
| Габаритные размеры, мм |
450х400х480 |
| Масса, кг |
60 |
Комплект поставки:
- виброплощадка
- блок управления с таймером
- паспорт
- документация на блок
- комплект креплений форм куба
- комплект креплений а/б форм 101 мм и 71.4 мм
- Комплект пригрузов d 101 мм и 71.4 мм
Компоненты пульта управления:
- Таймер, позволяющий задать временной режим работы.
- Пусковой курок — включает и отключает двигатель. создающий вибрацию.
- Выключатель для управления реле времени.
- Автомат, защищающий цепь питания.
Общая информация
Лабораторная виброплощадка для цементно-бетонных и асфальтобетонных смесей — это специализированное оборудование, предназначенное для уплотнения образцов бетона в лабораторных условиях. Она используется для проведения исследований и испытаний, позволяя получить образцы с равномерной структурой и максимальной плотностью.
Назначение лабораторной виброплощадки:
1. Уплотнение образцов: Обеспечивает качественное уплотнение бетонных смесей для дальнейших испытаний на прочность и другие свойства.
2. Исследования: Используется в научных исследованиях для анализа влияния различных составов и добавок на характеристики бетона.
3. Контроль качества: Помогает в проверке соответствия бетонных изделий установленным стандартам и нормативам.
Принцип работы:
Лабораторная виброплощадка функционирует за счет высокочастотных вибраций, которые создаются электромеханическими или пневматическими приводами. Процесс уплотнения включает следующие этапы:
1. Подготовка смеси: Бетонная смесь загружается в форму.
2. Уплотнение: Включается вибрация на заданное время, в течение которого происходит уплотнение смеси.
3. Извлечение образцов: После завершения процесса образцы извлекаются для дальнейших испытаний (например, на прочность на сжатие или изгиб).
Характеристики лабораторных виброплощадок:
— Регулировка частоты и амплитуды вибрации: Позволяет оптимизировать процесс уплотнения в зависимости от состава смеси.
— Компактные размеры: Удобны для использования в лабораториях с ограниченным пространством.
— Автоматизация процессов: Наличие таймеров и контроллеров для облегчения работы операторов.
Преимущества использования лабораторной виброплощадки:
— Повышение качества образцов: Образцы получаются с минимальным содержанием воздуха и равномерной структурой.
— Надежность результатов испытаний: Обеспечивает точность и воспроизводимость результатов, что критически важно для научных исследований.
— Ускорение процесса: Позволяет быстро получать качественные образцы для испытаний.
Лабораторные виброплощадки являются незаменимым оборудованием для исследовательских и производственных лабораторий, работающих с цементно-бетонными смесями.
