Смеситель лабораторный СЛ-5 предназначен для приготовления цементных, растворных и мелкозернистых смесей по ГОСТ 30744 и ГОСТ 31356.
Изделие представляет собой металлический сварной корпус на котором смонтировано планетарный привод лопастей и подвижное крепление чаши. Управление происходит в ручном режиме и в автоматическом.
Прибор изготовлен в соответствии с действующей технической документацией и соответствует ГОСТ 30744, ГОСТ 31356 и признан годным для эксплуатации.
Устройство СЛ-2

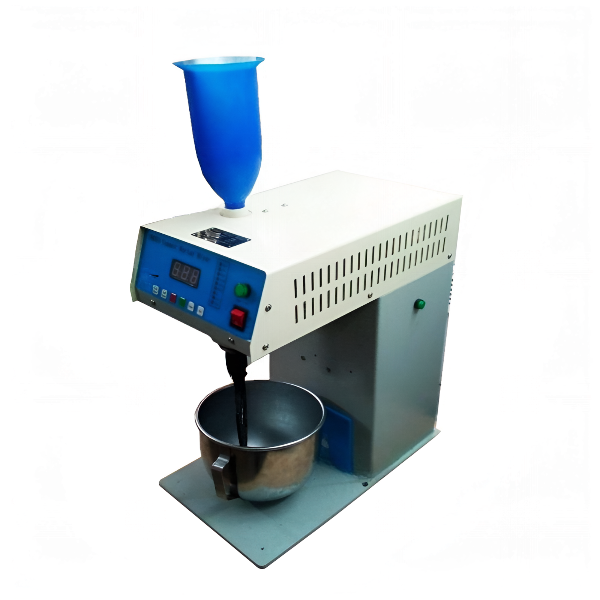

- Цементомеситель состоит из станины (1), привода (2), лопатки (3), чаши (4), подвижного крепления чаши (5), панели управления (6), устройства подачи песка (7).
- Для автоматического управления цементосмесителем предусмотрен подключаемый блок управления.
- Для загрузки песка имеется загрузочная воронка.
Технические характеристики СЛ-5:
| Малая скорость вращения лопасти относительно оси чаши | 62 об/мин |
| Малая скорость вращения лопасти относительно своей оси | 140 об/мин |
| Большая скорость вращения лопасти относительно оси чаши | 125 об/мин |
| Большая скорость вращения лопасти относительно своей оси | 285 об/мин |
| Объем перемешиваемой смеси | до 5 л |
| Электропитание | 220 В, 0,5 кВт |
| Масса | 50 кг |
| Габариты | 600х450х700 мм |
| Гарантийный срок | 12 месяцев с момента поставки |
Порядок работы СЛ-5
Проверить отсутствия посторонних предметов в чаши смесителя. Проверить надёжность фиксации чаши к её креплению. Включить клавишу питания прибора (8). Наполнить чашу необходимым количеством воды и цемента, а в загрузочную воронку насыпать песка в требуемом количестве.
Автоматический режим:

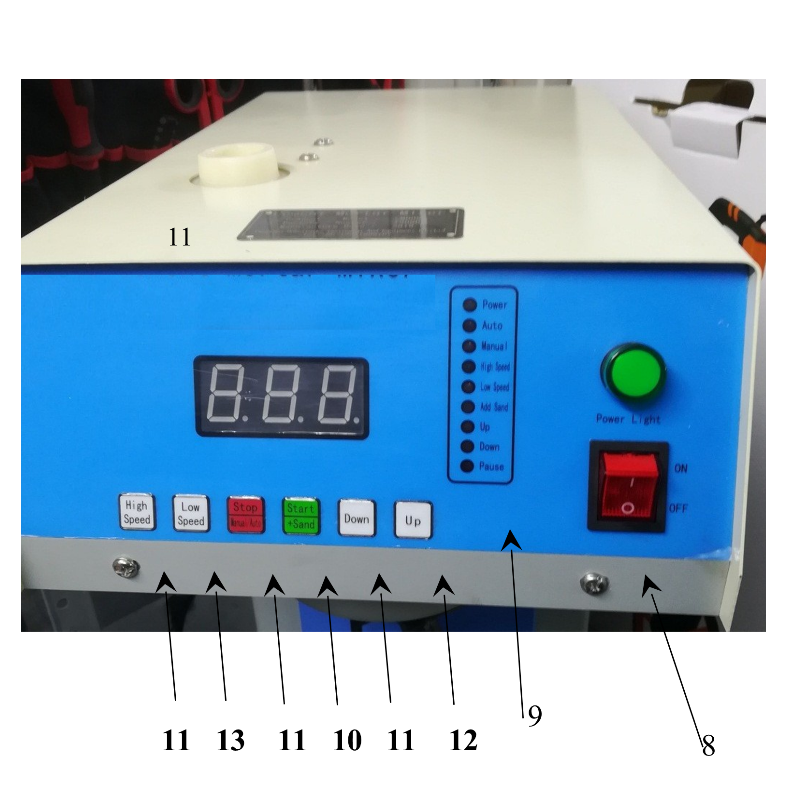

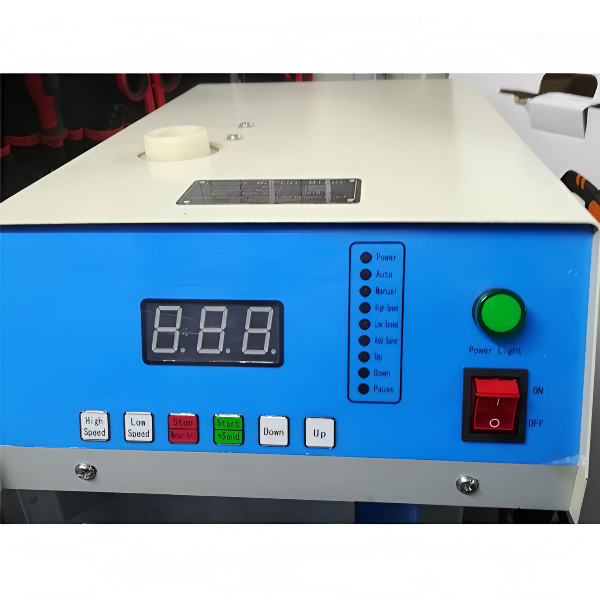

На панели индикации (9) должна светиться указать напротив надписи «Auto». Нажать однократно кнопку (10) «Start», процесс поднятия чаши и вращения лопасти с отсчётом времени перемешивания и загрузки песка произойдёт автоматически. По окончании процесса чаша опустится вниз.
Ручной режим:
Нажать кнопку (11) «Manual/Auto» с удержанием до появления звукового сигнала и появления индикации напротив надписи «Manual» на панели индикации (9). Нажатием кнопки (12) «Up» поднять вверх чашу, в конечном положении привод остановиться автоматически. Для включения малой скорости вращения нажать кнопку (13) «Low Speed», для включения большой скорости вращения нажать кнопку (14) «High Speed». Для подачи песка в чашу нажать кнопку (10) «+Sand». Для остановки процесса нажать кнопку (11) «Stop», чаша опустится автоматически до крайнего нижнего положения. Для принудительного опускания чаши использовать кнопку (11) «Down».
После окончания работ выключить клавишу питания прибора и очистить чашу, лопасти и поверхность корпуса смесителя от налипших частей смеси.
Правила безопасности при эксплуатации устройства:
- Перемешивать в цементосмесителе только песчаные смеси с размером частиц не более 1 мм.
- Запрещается во время работы двигателя и его пуска касаться движущихся частей — лопасти.
- Проводить смешивание с опущенной чашей.
- Запрещается проведение наладочных работ на не обесточенном смесителе.
- Подключать смеситель к электросети 220 В имеющей автоматический выключатель, заземлить корпус.
Один раз в год необходимо проводить профилактический осмотр смесителя, проверяя затяжку резьбовых соединений, состояние электрических контактов и пр.
Комплектация
- Смеситель СЛ-5 — 1 шт.
- Сменная чаша — 1 шт.
- Лопасть — 1 шт.
- Паспорт на изделие — 1 шт.
- Методика аттестации — 1 шт.
Обслуживание и транспортировка СЛ-5
- Один раз в год необходимо проводить профилактический осмотр смесителя, проверяя затяжку резьбовых соединений, состояние электрических контактов и пр.
- Для передвижения цементосмесителя необходимо опустить нижний подвижный привод в нижнее положение и зафиксировать его.
- При перевозке на транспорте использовать обрешётку с фиксацией станины. Перевозить только в вертикальном положении.
