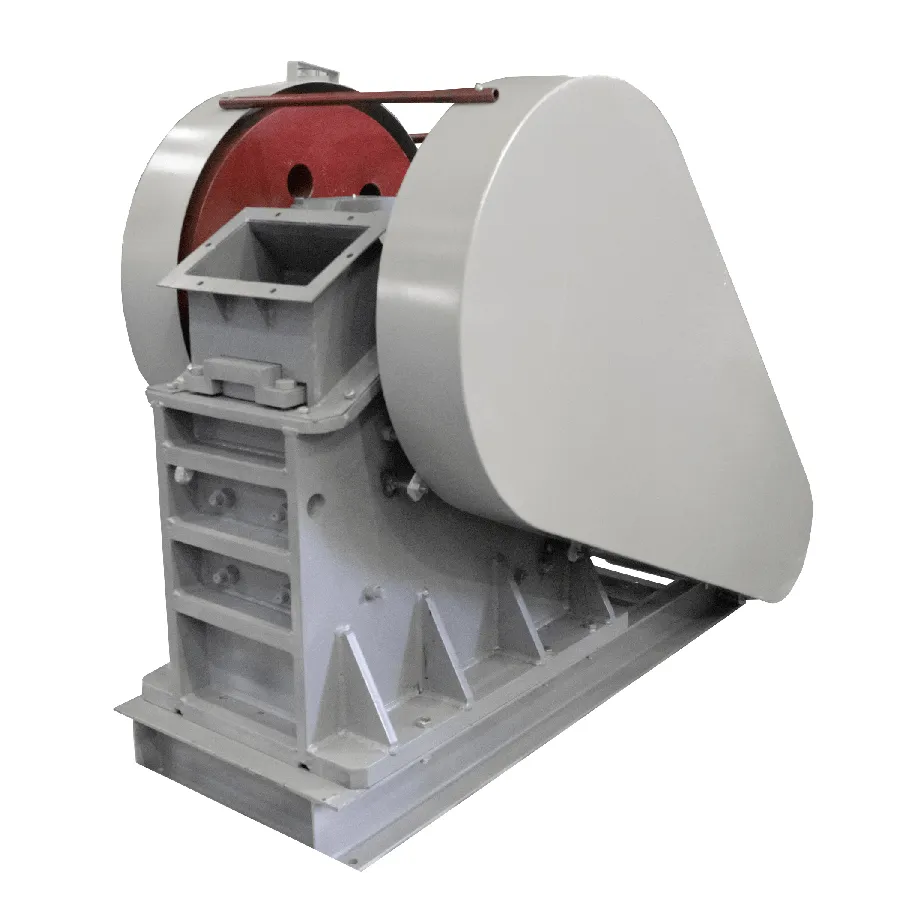

Дробилка щековая ЩДС 180х250

Описание

Дробилка щековая ЩДС 180х250 предназначена для дробления горных пород и руд с пределом прочности на сжатие до 250 МПа.

Дробилки могут использоваться как самостоятельные единицы, так и совместно с конусными инерционными дробилками на первой стадии дробления: ЩДС 180х250 перед конусной инерционной дробилкой КИД-300. Использование двух дробилок при стадийном дроблении обеспечивает высокую степень сокращения до конечной крупности 2 мм. Возможно использование агрегатов на передвижных дробильных установках (ПДУ).

Устройство подходит для дробления горных пород, шлаков, огнеупоров, гранита, кокса (угля), стекла, керамики, отходов стройматериалов, камня, бетона, кирпича, щебня, золотой руды и т.д.

ДЩ 80х150 применяется в следующих сферах: горная, металлургическая, золотодобывающая, химическая и фармацевтическая промышленность, рециклинг твердых отходов, порошковая металлургия, промышленность строительных материалов.

Дробилка щековая ЩДС 180х250 обладает следующими преимуществами:

• распорная плита с функцией защиты узлов машины от попадания недробимого тела;
• подпружиненный нижний конец подвижной щеки;
• вертикальное крепление футеровки неподвижной щеки для быстрой и удобной перефутеровки камеры дробления;
•  симметрично установленные на валу подвижной щеки маховики для компенсации неравномерности дробления и увеличение энергии, идущей на разрушение;
• надежный клиновой механизм для плавной регулировки разгрузочной щели,
• динамические нагрузки, передаваемые дробилкой на пол, составляют не более 25% от веса дробилки,
• конструкция дробилки отвечает требованиям безопасности ГОСТ 12.2.003. Дробилка соответствует ТУ 4843-066-11114244-2010 «Дробилки щековые»,
• особых требований к фундаменту не предъявляется.

Основные технические характеристики ЩДС 180х250:

*зависит от материала и размера выходной щели

Комплект поставки:

Дробилка щековая ЩДС 180х250, руководство по эксплуатации, паспорт.

Принцип работы дробилки щековой лабораторной ЩДС 180х250:

Во-первых, дробимый материал подается через загрузочную воронку. Он попадает в зону дробления между подвижной и неподвижной щеками. Там происходит его дробление с помощью сдавливания и частичного истирания.

Во-вторых, при работе подвижная щека совершает качательное и возвратно-поступательное движение. Затем она затягивает материал в пространство между бронями.

При работе дробилки верхняя часть подвижной щеки совершает круговые движения, а нижняя — эллипсовидные. За счет этого происходит  проталкивание дробильного материала относительно неподвижной щеки. В итоге материал из дробящей полости разгружается лучше.
