Описание
ЩД 6М — щековая дробилка со сложным качанием щеки, разрушение материала в которой происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.
Особенности щековой дробилки ЩД 6М

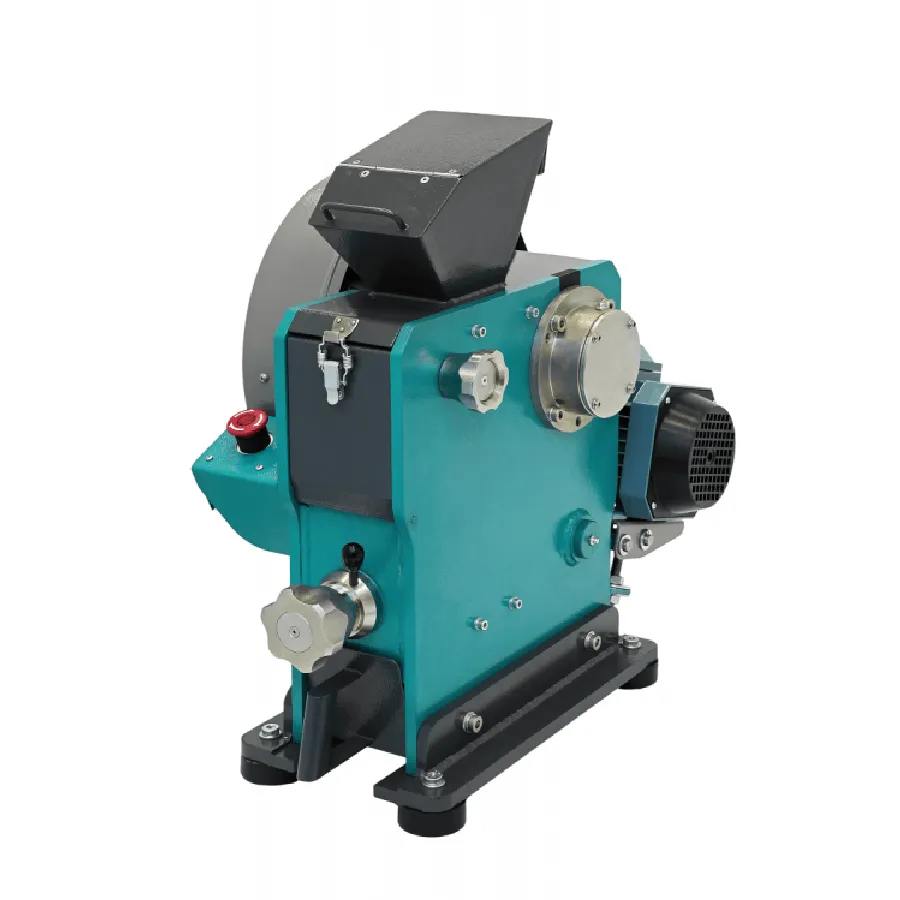

- В состав дробилки входят: загрузочный бункер, корпус, смонтированные в нем основание, шатун, приемная емкость, электродвигатель с устройством натяжения и устройство регулировки щели.
- Внутри корпуса располагаются две щеки: неподвижная, закрепленная на основании и подвижная — на шатуне. Основание подвешено на оси и фиксируется быстросъемной серьгой, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через упор со срезным штифтом, предохраняющим дробилку от поломки при попадании недробимого тела. На контргайке регулировочного узла размещена шкала для установки точного зазора между щеками. В регулировочном узле применяется упорная резьба увеличенного диаметра S 36х3. Это снижает вероятность заклинивания устройства.
- Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.
- В передней и задней стенках корпуса есть окна, предназначенные для очистки внутренних поверхностей дробилки, а также шатуна, основания и рычага. Во время работы дробилки окна закрываются откидными крышками.

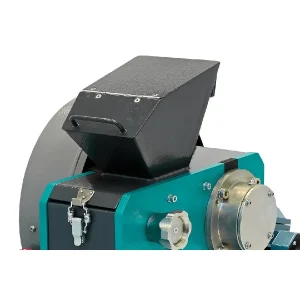

- Загрузочный бункер имеет конфигурацию, снижающую вероятность вылета материала из камеры дробления. Загрузочное отверстие бункера закрывается крышкой, которая фиксируется латчером. При закрытой крышке снижается пыление при работе дробилки и полностью исключается вылет частиц дробимого материала.

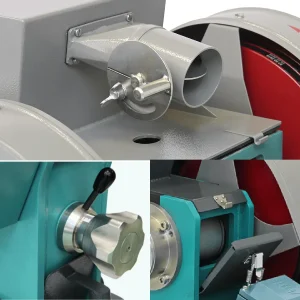

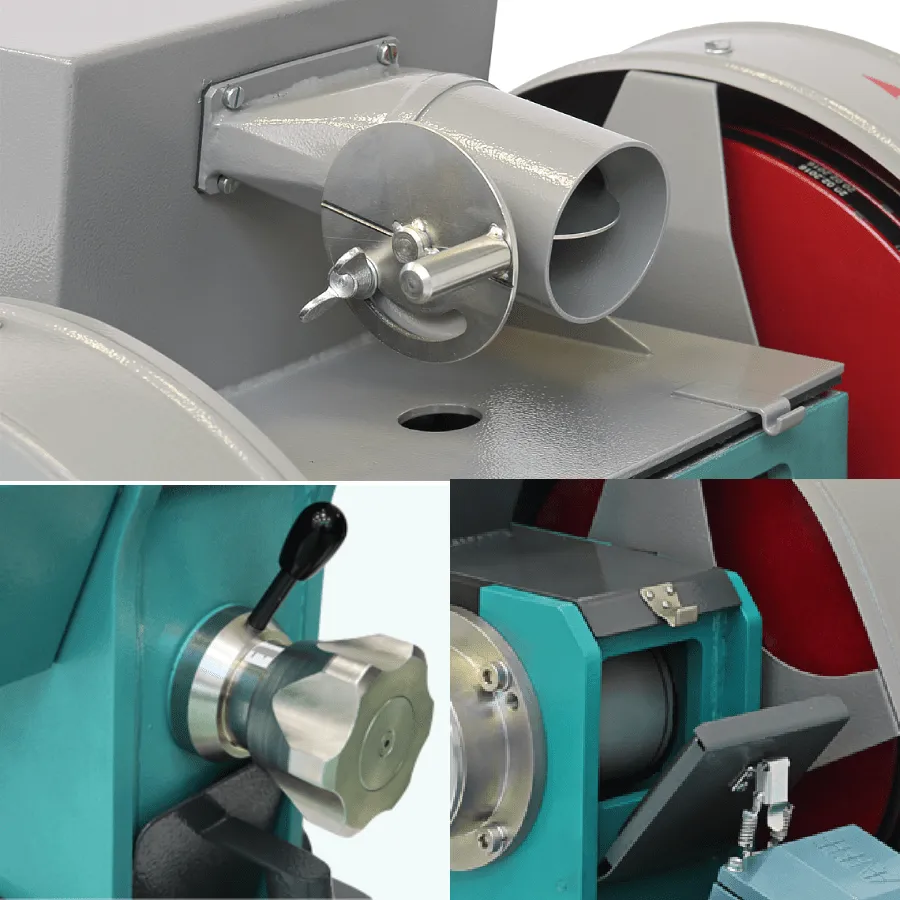

- В задней части загрузочного бункера и нижней части корпуса есть два отверстия, к которым могут присоединяться шиберы для подключения системы пылеулавливания. В шибере — заслонка для перекрывания потока воздуха и диск с ручкой для регулировки положения заслонки.

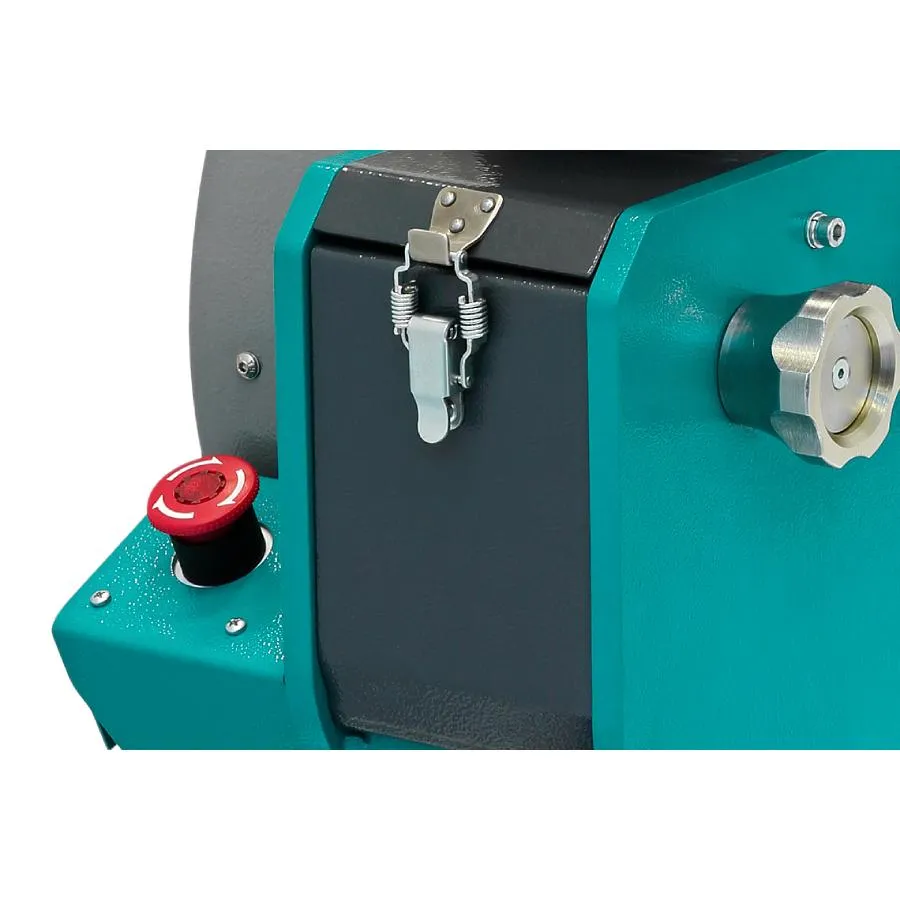

- На правой стенке корпуса располагается кронштейн, предназначенный для крепления аварийной «Стоп-кнопки» и концевого микровыключателя.
Области применения:
- Горнодобывающая промышленность
- Металлургическая промышленность
- Строительная промышленность
- Химическая промышленность
- Фармацевтическая промышленность
Примеры применения: Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.
Преимущества дробилки щековой ЩД 6М
- ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ
Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления.
- БЫСТРОТА ОБСЛУЖИВАНИЯ
Фиксация основания быстросъемной серьгой обеспечивает удобство обслуживания дробилки. Смазка подвижных узлов через пресс-масленки. Устройство натяжения клиноременной передачи.
- УДОБСТВО ЗАГРУЗКИ
Крышка, запирающаяся латчером, снижает уровень пыления. Конфигурация загрузочного бункера исключает выброс материала. В задней части бункера выполнено отверстие для подключения системы пылеудаления.
- БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ
Концевой микровыключатель исключает запуск без загрузочного бункера. Аварийная «Стоп-кнопка» для экстренной остановки работы. Все вращающиеся детали и узлы закрыты кожухами.
- УДОБСТВО РЕГУЛИРОВКИ
Применение упорной резьбы (взамен метрической) снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка обеспечивает надежную фиксацию заданного зазора. В регулировочном узле предусмотрена шкала для удобства установки зазора между щеками.
- ПРИЕМНАЯ ЕМКОСТЬ
Дополнительная комплектация проходной воронкой, приемной емкостью объемом 10 л и опорной тумбой.
- УДОБСТВО ОЧИСТКИ ДРОБИЛКИ
Загрузочный бункер фиксируется на корпусе за счет латчеров. В корпусе есть окна в передней и задней стенках для очистки дробилки от пыли. Во время работы окна закрываются откидными крышками.
- КАЧЕСТВЕННЫЕ ЗАПЧАСТИ
Подвижная и неподвижная щеки изготовлены из высокопрочного серого чугуна ЧХ16М2 и взаимозаменяемы. Футеровочные брони и клинья — из износостойкой стали 65Г. Возможно изготовление щек из карбида вольфрама WC, что повышает их ресурс в несколько раз и позволяет дробить более твердые материалы.
- КОМПЛЕКТАЦИЯ СОКРАТИТЕЛЕМ
Одновременное дробление и сокращение за счет объединения Щековой дробилки ЩД 6М и Сократителя САМ в единый технологический комплекс Дробильно-сократительный агрегат ДСА на базе ШД 6М исключает этап перегрузки пробы, что снижает степень пыления и повышает производительность работы.
Принцип работы ЩД 6М
Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между щеками. Верхняя поверхность щек ребристая, что позволяет увеличить удельное давление на частицы дробимого материала в зоне предварительного дробления.
Нижние гладкие поверхности щек образуют параллельную зону – зону доизмельчения, в которой обеспечивается получение продукта требуемой крупности.
При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала — при сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается.
Продукт дробления собирается в приемную емкость, расположенную под зоной разгрузки.
Технические характеристики ЩД 6М
| Параметры |
Значения |
| Технологические параметры |
| Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм |
0,5-1,0 |
| Размер частиц продукта дробления при минимальном зазоре между щекам, мм |
90%<2,0 |
| Крупность исходного материала, мм, не более* |
50 |
| Твердость исходного материала, не более |
8 ед. по Моосу** |
| Производительность, кг/ч* |
25-400 |
| Технические параметры |
| Размеры загрузочного окна бункера, мм |
70х135 |
| Размер загрузочного окна зоны дробления, мм |
60х100 |
| Диапазон регулировки зазора между щеками, мм |
2-15 |
| Напряжение питания, 50 Гц, В |
380 |
| Мощность электродвигателя, кВт |
1,1 |
Полный/полезный объем приемной емкости
дробилки, л |
2,4/1,6 |
| Полный/полезный объем емкости опорной тумбы, л |
10/6,5 |
| Габаритные размеры, мм (Длина х Ширина х Высота/ Высота с опорной тумбой) |
645х340х610/ 1100 |
Масса/ Масса на опорной тумбе и с пультом
управления, кг |
140/175 |
| Материал щек — чугун/ сталь/ карбид вольфрама |
ЧХ16М2/ 110Г13Л/ WC |
| Твердость щек — чугун/ сталь/ карбид вольфрама |
52-55/ 31-32 HRС/ 1180-1280 HV |

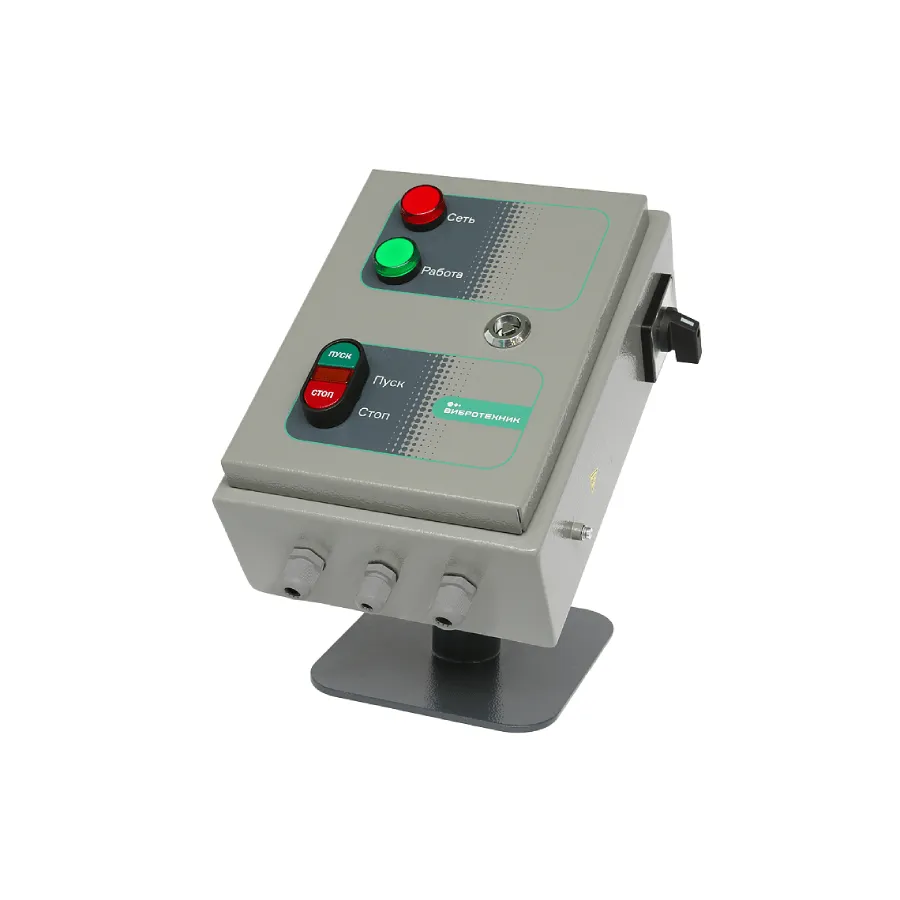

| Модель пульта управления |
МПУ3-02 |
*Зависит от физических свойств материала и величины зазора между щеками.
**При условии установки щек из карбида вольфрама.
КОМПЛЕКТ ЛОТКОВ
Дробильно-сократительный агрегат комплектуется несколькими типами лотков:
- 25% пробы;
- 10% пробы;
- 5% пробы;
- Лоток с перегородкой, обеспечивающий плавную регулировку степени сокращения от 10% до 1% общего объема пробы.
- Допускается комплектация лотками иного объема по спецзаказу.
Варианты исполнения
- Изготовление загрузочного бункера, приемной емкости и футеровочных броней из нержавеющей стали марки 12Х18Н10Т (аналог DIN 1.4541).

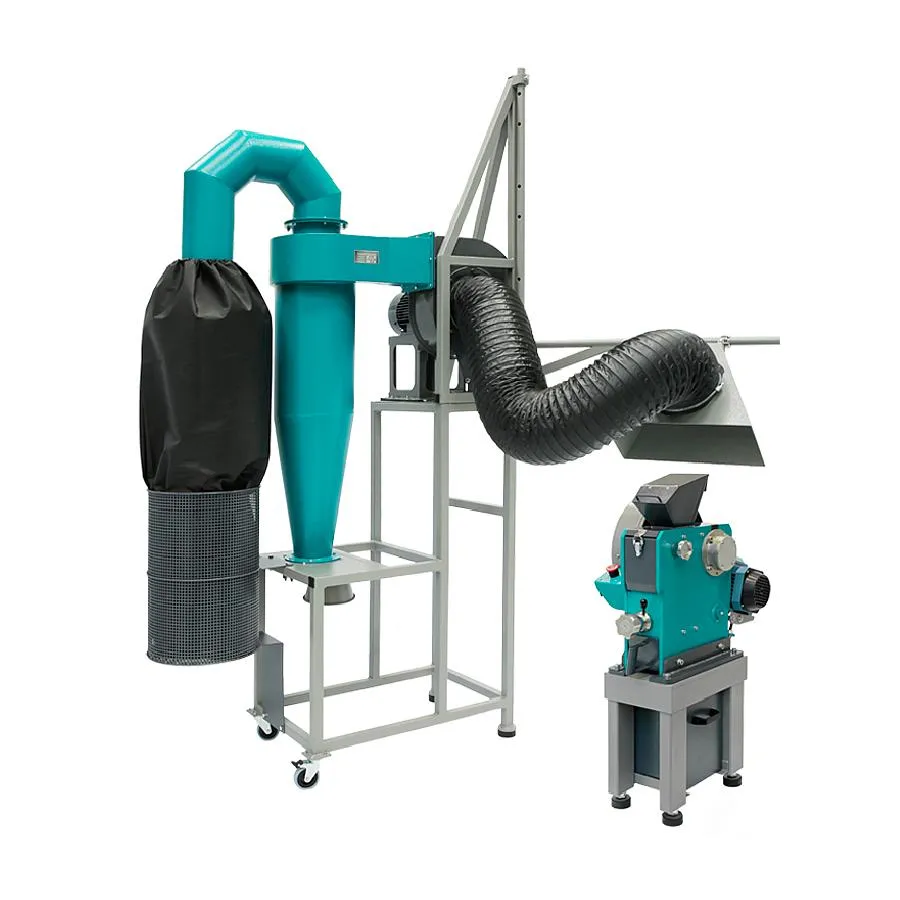

- Дополнительная комплектация двумя шиберами для подключения к Блоку пылеулавливания БПУ или комплектация Зонтом с БПУ.
- Дополнительная комплектация проходной воронкой, приемной емкостью объемом 10 л и опорной тумбой.
- Изготовление с щеками из карбида вольфрама.
Специсполнения:
- ЩД 6М с двигателем во взрывозащищенном исполнении.
- Изготовление с электродвигателем мощностью 1,5 кВт.
Обратите внимание, что любые элементы или комплектующие изделия могут быть поставлены по дополнительному заказу.
