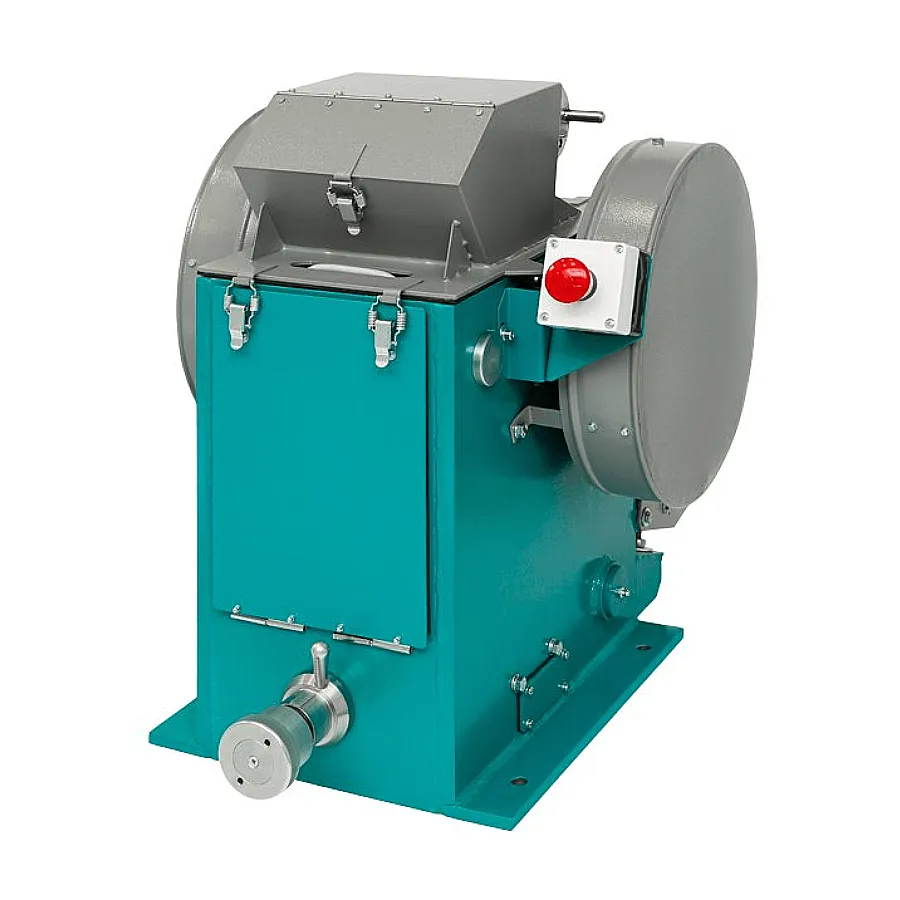

ЩД 10М Дробилка щековая. Купить с доставкой по РФ!

Описание

ЩД 10М — щековая дробилка со сложным качанием щеки, разрушение материала в которой происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.

Особенности дробилки щековой ЩД 10М

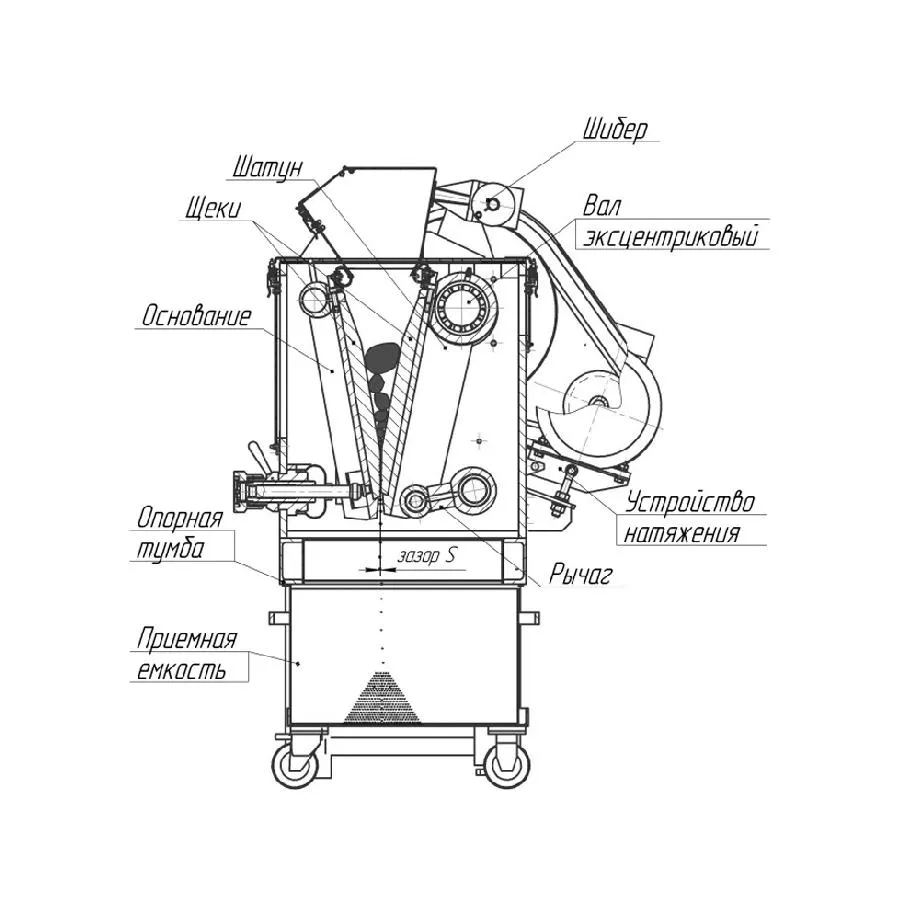

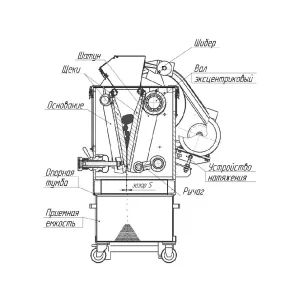

В состав дробилки входят: загрузочный бункер, корпус, смонтированные в нем основание, шатун, электродвигатель с устройством натяжения и устройство регулировки щели.
Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании и подвижная — на шатуне. Основание подвешено на оси и фиксируется быстросъемной серьгой, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через упор со срезным штифтом, предохраняющим дробилку от поломки при попадании недробимого тела. На контргайке регулировочного узла размещена шкала для установки точного зазора между щеками. В регулировочном узле применена упорная резьба увеличенного диаметра S 36х3, что снижает вероятность заклинивания устройства.
Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.
В передней и задней стенках корпуса выполнены два окна, предназначенные для очистки внутренних поверхностей дробилки, а также шатуна, основания и рычага. Во время работы дробилки окна закрываются откидными крышками.
Загрузочный бункер имеет конфигурацию, снижающую вероятность вылета материала из камеры дробления. Загрузочное отверстие бункера закрывается крышкой, которая фиксируется латчером. При закрытой крышке снижается пыление при работе дробилки и полностью исключается вылет частиц дробимого материала.

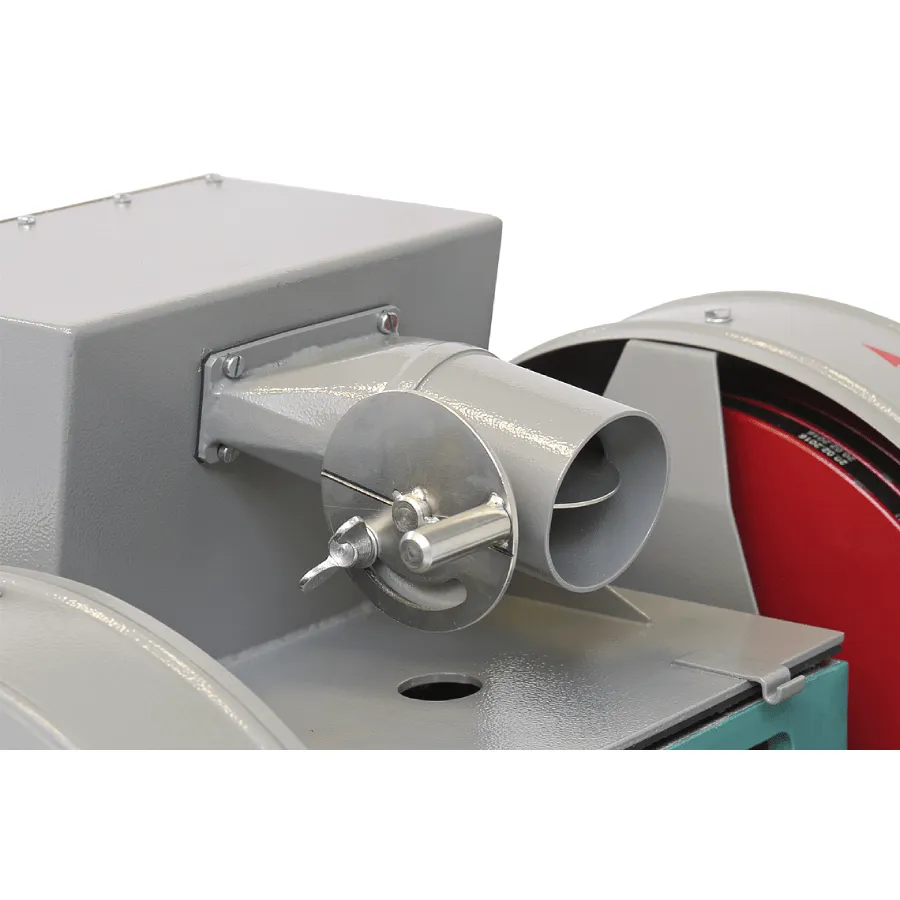

В задней части загрузочного бункера и нижней части корпуса выполнено два отверстия, к которым могут быть подсоединены шиберы для подключения системы пылеулавливания. В шибере предусмотрена заслонка для перекрывания потока воздуха и диск с ручкой для регулировки положения заслонки.

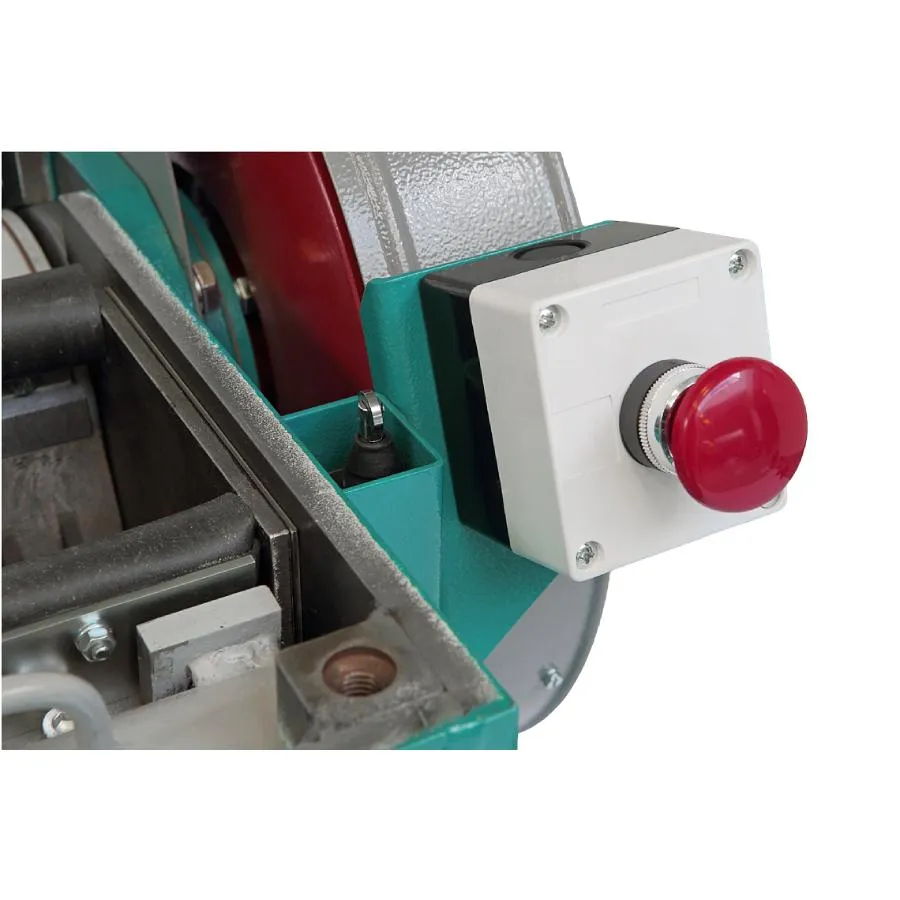

На правой стенке корпуса расположен кронштейн, предназначенный для крепления аварийной «Стоп-кнопки» и концевого микровыключателя.

Области применения:

Горнодобывающая промышленность
Металлургическая промышленность
Строительная промышленность
Химическая промышленность
Фармацевтическая промышленность

Примеры применения: Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

Преимущества дробилки щековой ЩД 10М

БЫСТРОТА ОБСЛУЖИВАНИЯ

Фиксация основания быстросъемной серьгой обеспечивает удобство обслуживания дробилки. Смазка подвижных узлов через пресс-масленки. Устройство натяжения клиноременной передачи.

УДОБСТВО ЗАГРУЗКИ

Крышка, запирающаяся латчером, снижает уровень пыления. Конфигурация загрузочного бункера исключает выброс материала. В задней части бункера выполнено отверстие для подключения системы пылеудаления.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск без загрузочного бункера. Аварийная «Стоп-кнопка» для экстренной остановки работы. Все вращающиеся детали и узлы закрыты кожухами.

УДОБСТВО РЕГУЛИРОВКИ

Применение упорной резьбы (взамен метрической) снижает вероятность заклинивания регулировочного узла. Шаг резьбы в 3 мм позволяет быстро менять зазор между щеками. Контргайка обеспечивает надежную фиксацию заданного зазора. В регулировочном узле предусмотрена шкала для удобства установки зазора между щеками.

ПРИЕМНАЯ ЕМКОСТЬ

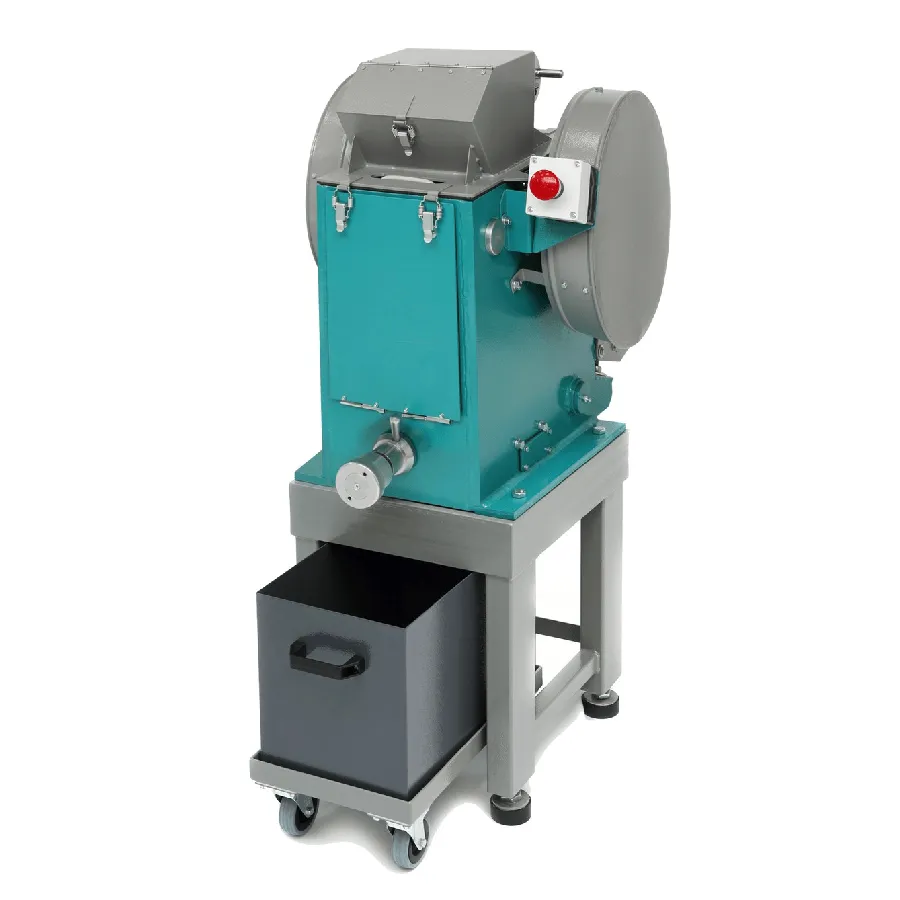

Дополнительная комплектация опорной тумбой с приемной емкостью объемом 20 л на выкатной тележке.

УДОБСТВО ОЧИСТКИ ДРОБИЛКИ

Загрузочный бункер фиксируется на корпусе за счет латчеров. В корпусе предусмотрены окна в передней и задней стенках для очистки дробилки от пыли. Во время работы окна закрываются откидными крышками.

КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Подвижная и неподвижная щеки ЩД 10 М изготовлены из высокопрочного серого чугуна ЧХ16М2, взаимозаменяемы, а также могут быть развернуты на 180°. Футеровочные брони и клинья из износостойкой стали 65Г. Подшипники шатуна производства шведской фирмы SKF.

КОМПЛЕКТАЦИЯ СОКРАТИТЕЛЕМ

Одновременное дробление и сокращение за счет объединения Щековой дробилки ЩД 10М и Сократителя САМ в единый технологический комплекс Дробильно-сократительный агрегат ДСА на базе ШД 10М исключает этап перегрузки пробы, что снижает степень пыления и повышает производительность работы.

Принцип работы ЩД 10М

Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между щеками. Гладкая верхняя поверхность щек не участвует в работ; средняя — ребристая, что позволяет увеличить удельное давление на частицы дробимого материала в зоне предварительного дробления.

Нижние гладкие поверхности щек образуют параллельную зону – зону доизмельчения, в которой обеспечивается получение продукта требуемой крупности.

При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала — при сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается.

Продукт дробления (при приобретении опорной тумбы), собирается в приемную емкость, расположенную под зоной разгрузки. Приемная емкость установлена на выкатной тележке.

Технические характеристики ЩД 10М

Параметры	Значения
Технологические параметры
Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм	0,7-1,5
Размер частиц продукта дробления при минимальном зазоре между щекам, мм	90%<2,5
Крупность исходного материала, мм, не более*	70
Твердость исходного материала, не более	8 ед. по Моосу**
Производительность, кг/ч*	50-800
Технические параметры
Размеры загрузочного окна бункера, мм	90х210
Размер загрузочного окна зоны дробления, мм	100х200
Диапазон регулировки зазора между щеками, мм	2,5-35
Напряжение питания, 50 Гц, В	380
Мощность электродвигателя, кВт	2,2
Полный/полезный объем емкости опорной тумбы, л	24/16
Габаритные размеры, мм (Длина х Ширина х Высота/ Высота с опорной тумбой)	710х490х620/ 1090
Масса/ Масса на опорной тумбе и с пультом управления, кг	285/330
Материал щек — чугун/ сталь/ карбид вольфрама	ЧХ16М2/ 110Г13Л/ WC
Твердость щек — чугун/ сталь/ карбид вольфрама	52-55/ 31-32 HRС/ 1180-1280 HV

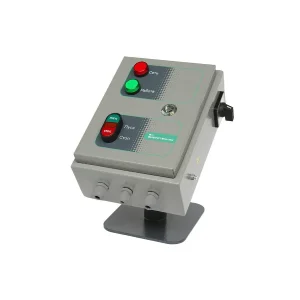

Модель пульта управления	МПУ3-04

*Зависит от физических свойств материала и величины зазора между щеками.
**При условии установки щек из карбида вольфрама.

КОМПЛЕКТ ЛОТКОВ

Дробильно-сократительный агрегат укомплектован несколькими типами лотков:

25% пробы;
10% пробы;
5% пробы;
лоток с перегородкой, обеспечивающий плавную регулировку степени сокращения от 10% до 1% общего объема пробы.

Допускается комплектация лотками иного объема по спецзаказу.

Варианты исполнения

Изготовление загрузочного бункера, приемной емкости и футеровочных броней из нержавеющей стали марки 12Х18Н10Т (аналог DIN 1.4541)
Комплектация двумя шиберами для подключения к Блоку пылеулавливания БПУ или комплектация Зонтом с БПУ.
Дополнительная комплектация опорной тумбой с приемной емкостью объемом 20 л на выкатной тележке.

Специсполнения:

ЩД 10М с двигателем во взрывозащищенном исполнении.
ЩД 10М в составе установки (ЩД 10М + ПГ 1 + ИД 250) для измельчения сплавов в среде углекислого газа.
ЩД 10М с опорной тумбой и бункером увеличенной высоты
ЩД 10М на опоре с гастроемкостью в качестве приемной емкости.

Обратите внимание, что любые элементы или комплектующие изделия могут быть поставлены по дополнительному заказу.

Здесь вы можете скачать Руководство по эксплуатации дробилки щековой ЩД 10М

Детали

Вес	285 кг
Габариты	71 × 49 × 62 см
Тип прибора	щековая дробилка
Объект исследования	керамика, стекло, минералы, руды, специального назначения, строительные материалы
