SFG Колебательный спектрометр со сложением частоты является мощным и универсальным средством для исследования поверхностей и границ раздела на рабочем месте (метод in-situ).
SFG Колебательный спектрометр со сложением частоты является мощным и универсальным средством для исследования поверхностей и границ раздела на рабочем месте (метод in-situ).

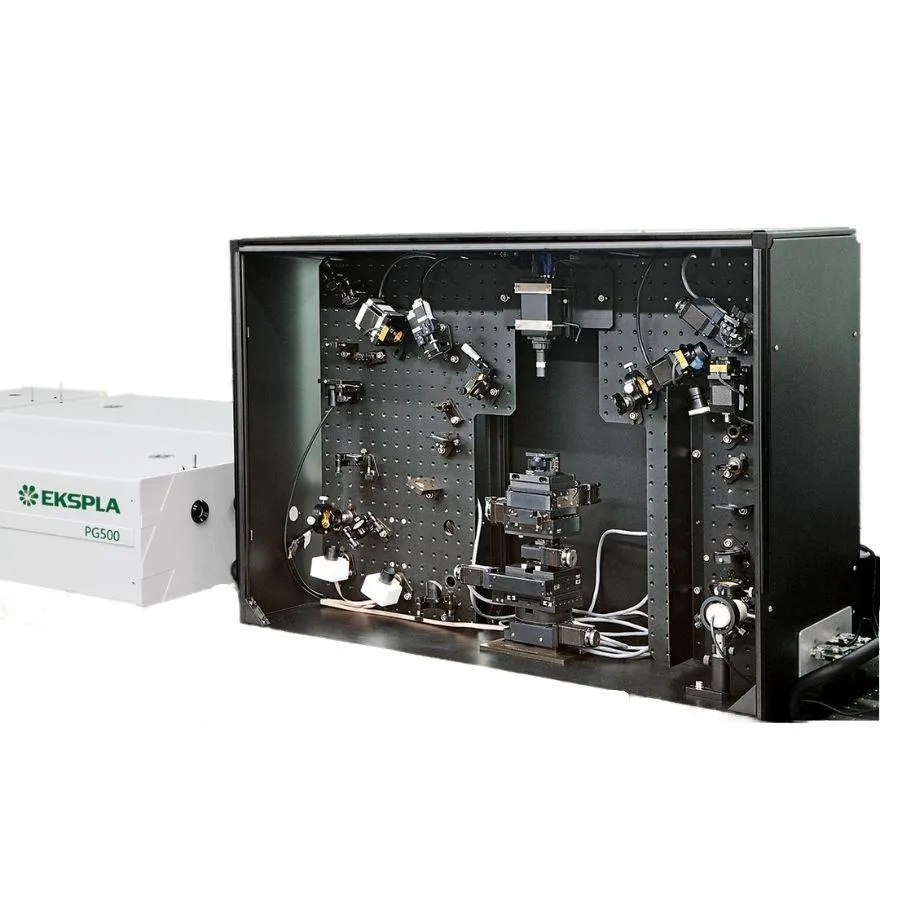

Колебательный SFG спектрометр компании Ekspla пoстроен на основе пикосекундного лазера накачки и оптического параметрического генератора (OPG) с усилением разности генерации частот (DFG). В данном спектрометре используется твердотельный Nd: YAG лазер с синхронизацией мод, отличающийся большой длительностью импульса и стабильностью энергии. Основное излучение лазера разделяется на два канала с помощью специального устройства. Эти два луча используются для накачки OPG и DFG. Небольшая часть лазерного излучения, обычно с удвоенной частотой (532 нм), направляется в видимый (VIS) канал SFG спектрометра. ИК (IR) канал спектрометра накачивается лучом, выходящим из DFG.
| Модель | SFG Classic | SFG Advanced | SFG Double resonance | SFG Phase Sensitive | |||
| Спектральный диапазон | 1000 – 4300 см-1 | 625 – 4300 см-1 | 1000 – 4300 см-1 | 1000 – 4300 см-1 | |||
| Спектральное разрешение | < 6 см‑1(< 2 см-1 опция) | < 6 см‑1(< 2 см-1 опция) | < 10 см-1 | < 6 см-1 (опция: < 2 см-1) | |||
| Метод получения спектров | Сканирование | ||||||
| Геометрия облучения образца | Сверху, отражение (опции: снизу, сверху-снизу, полное внутреннее отражение) | ||||||
| Геометрия падающего луча | Взаимное распространение, неколлинеарное (опция: коллинеарное) | Неколлинеарное | |||||
| Углы падения | Фиксированные, VIS ≈ 60˚, IR ≈ 55˚ (опция: перестраиваемые) | Не перестраиваемые | |||||
| Длина волны луча VIS | 532 нм (опция: 1064 нм) | Перестраиваемая 420 – 680 нм (опция: 210 – 680 нм) | 532 нм | ||||
| Поляризация (VIS, IR, SFG) | Линейная, по выбору «s» или «p», > 1:100 | ||||||
| Диаметр луча на образце | По выбору, ~150 – 600 мкм | Фиксированный | |||||
| Чувствительность | Водно-воздушные спектры | Твердые образцы | |||||
| Лазер накачки | |||||||
| Модель | PL2230 | PL2230 для Double resonance |
PL2230 | ||||
| Энергия импульса | 35 мДж | 60 мДж | 35 мДж | ||||
| Стабильность энергии импульса | < 0.5 % | ||||||
| Длительность импульса | 28 ± 3 пс | ||||||
| Стабильность длительности импульса | ± 1 пс | ||||||
| Частота следования импульсов | 50 Гц | ||||||
| Оптический параметрический генератор | |||||||
| IR источник со стандартной шириной линии (< 6 см-1) | PG501-DFG1P | PG501-DFG2 | PG501-DFG1P | PG501-DFG1P | |||
| IR источник с узкой шириной линии (< 2 см-1) | PG511-DFG | — | — | PG511-DFG | |||
| UV-VIS источник для SFG Double resonance | — | — | PG401 (опция: PG401-SH) | — | |||
| Монохроматор | |||||||
| Модель | MS200 | 2 × MS350 или MS350 + набор фильтров |
M200 | ||||
| Тип | Оптическая схема Черни-Тернера с однопозиционным держателем дифракционной решетки (опция: турель на 4 дифракционных решетки) | ||||||
| Фокусное расстояние | 200 мм | 350 мм | 200 мм | ||||
| Щель | 0 – 2 мм, ручное управление | ||||||
| Габаритные размеры | |||||||
| Стандартная версия | 2400 × 1000 мм | 3600 × 1500 мм | 2600 × 1200 мм | ||||
| Расширенная версия (с опциями и дополнительными элементами) | 2700 × 1200 мм | 3600 × 1500 мм | 2700 × 1200 мм | ||||
