Пробоотборник для сыпучих продуктов ППСМ-01\ППСМ-02

Описание

Пробоотборник для сыпучих продуктов предназначен для отбора проб сыпучих продуктов из мешков, пакетов, контейнеров, бочек, цистерн, емкостей и других резервуаров.

Способ применения: сухой и чистый пробоотборник опускают в исследуемый материал в закрытом состоянии. Достигнув нужной глубины, его открывают, повернув верхний стержень на 90 градусов. Когда проба окажется забранной, стержень еще раз поворачивают, закрывая отсеки с пробами. После этого инструмент извлекают.

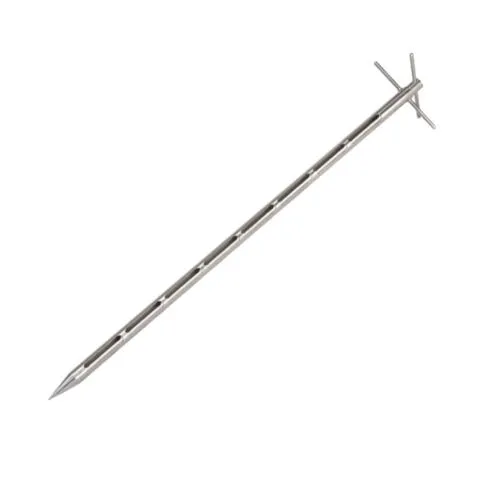

Пробоотборник для сыпучих продуктов обладает следующими особенностями:

• Внутренний стержень разделен на 8 отсеков, у каждого отсека имеется длинное широкое отверстие для забора пробы.
• Все отверстия расположены на одной вертикальной оси.
• Внешний стержень имеет точно такие же отверстия, как и внутренний.
• Каждый стержень вверху снабжен горизонтальной ручкой.
• Держа инструмент за ручки и вращая стержни друг относительно друга, можно открывать и закрывать отсеки для забора проб.
• Нижняя часть пробоотборника имеет конусовидное острие для лучшего входа в материал.

Технические характеристики пробоотборника сыпyчих продуктов:

Пробоотборник — это прибор, предназначенный для отбора глубинных проб нефти, воды или газа из скважин с сохранением условий (давления, газонасыщенности) в месте отбора. Также пробоотборники используются для отбора проб нефти, газа или иной жидкости из резервуаров, трубопроводов, железнодорожных и автомобильных цистерн, подземных ёмкостей, технологических колонн, нефтеналивных танков на морских судах. Кроме того, пробоотборники могут применяться и в пищевой промышленности (известны пробоотборники для зерна, растительных масел и т. д.).

Во время хранения жидкостей возникает необходимость взятия образцов с нижних или верхних слоев, а иногда с нескольких одномоментно. Еще бывает важно установить усредненные показатели хранимой в резервуарах жидкости.

Пробоотборник позволяет в отобранных местах собирать образцы с сохранением природных параметров земли: газонасыщенности, давления. С использованием пробоотборника можно брать пробы нефтегазовых компонентов и воды из разных видов емкостей, как наземных, так и подземных:

• трубопроводов;
• резервуаров;
• автомобильных и железнодорожных цистерн;
• технологических колонн;
• танков для перевозки нефти на морских суда.

Подготовка к отбору проб

1. Пробоотборники подлежат осмотру перед каждым отбором пробы.
2. При каждой смене резинового уплотнительного кольца проверяют состояние резьбы запирающей втулки и резьбы штуцера корпуса пробоотборника.
3. Винт должен быть ввернут в запирающую втулку таким образом, чтобы при повороте запирающей втулки по часовой стрелке на один оборот в момент упора в штифт обеспечивалось полное перекрытие проходного отверстия в уплотнительном кольце, и, наоборот, при повороте запирающей втулки на один оборот до упора против часовой стрелки полностью открывалось проходное отверстие уплотнительного кольца.
4. Проверяют наличие дополнительной прокладки в месте соединения пробоотборника с пробоотборным устройством. Утечка в соединениях при отборе проб недопустима.
5. Перед присоединением пробоотборника продувают пробоотборную линию отбираемым продуктом для слива отстоявшейся воды и промывки линии до появления ровной струи продукта
