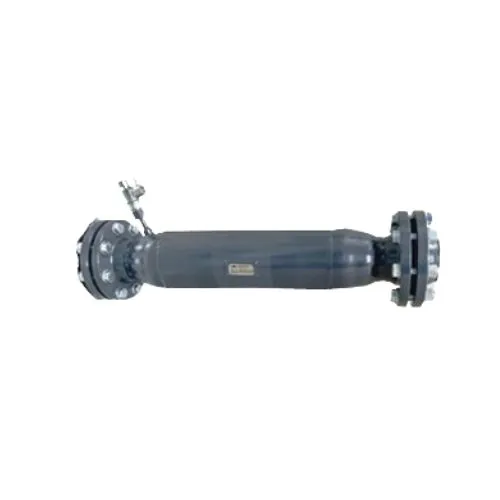

ППЖР-01 Ду80 Ру 6.3Мпа ст.20 Пробоотборник

143 074

ППЖР-01 Ду80 Ру 6.3Мпа ст.20 Пробоотборник для оперативного ручного отбора пробы из трубопровода.

Цена указана с учетом НДС.

Цена зависит от курса валют. Пожалуйста, уточняйте цену, связавшись с нами любым удобным способом.

Артикул 03-00016407 Рубрика Метка

Описание

ППЖР-01 Ду80 Ру 6.3Мпа ст.20 Пробоотборник предназначен для оперативного ручного отбора пробы из трубопровода, по которому перекачивается технологическая жидкость с целью анализа её состава в лабораторных условиях. В частности ППЖР-01 может быть применён на скважинах обводненной нефти, с целью определения степени обводнённости скважинной жидкости. Пробоотборник ППЖР-01 конструктивно изготовлен с фланцами для подсоединения к трубопроводу и снабжён запорным устройством для отбора пробы. В качестве запорного устройства применён кран шаровый КШ-1 выполненный в соответствии с ТУ 3742-010-62222403-2016. Пробоотборник ППЖР-01 может комплектоваться другими кранами с аналогичными характеристиками.

Особенности модели ППЖР-01 Ду80 Ру 6.3Мпа ст.20:

  • Пробоотборники ППЖР-01 производят однородную смесь или дисперсию в ламинарном, переходном или турбулентном режиме потока. пробоотборник ппжр-01, ппжр-01,
  • Пробоотборник перекачиваемой жидкости ППЖР-01 не имеет электрических цепей и может быть установлен во взрывоопасной зоне.

Технические характеристики пробоотборника ППЖР 01 Дy80 Рy 6.3Mпа ст.20:

Условный проход присоединительных фланцев 80,0 мм
Рабочее давление 4,0 (40,7) Мпа (кгс/см2)
Температура отбираемой жидкости +4…+90 °С
Кинематическая вязкость отбираемой жидкости до 120х10-6 м2/с (сСт)(120)
Массовая доля содержания механических примесей до 5,0%
Массовая доля содержания воды До 98%
Расход жидкости 2,0 ÷ 24,0 м3/час
Длина пробоотборника 664,0 ± 3,0 мм
Диаметр пробоотборника 195,0 мм
Резьба наружная крана шарового КШ-1 ТУ 3742-010-62222403-2016 G1/2˝ ГОСТ 6357-81
Масса ППЖР-01 в сборе не более 20 кг
Срок службы 5 лет
Температура окружающей среды -50…+60°С

Пробоотборник — это прибор, предназначенный для отбора глубинных проб нефти, воды или газа из скважин с сохранением условий (давления, газонасыщенности) в месте отбора. Также пробоотборники используются для отбора проб нефти, газа или иной жидкости из резервуаров, трубопроводов, железнодорожных и автомобильных цистерн, подземных ёмкостей, технологических колонн, нефтеналивных танков на морских судах. Кроме того, пробоотборники могут применяться и в пищевой промышленности (известны пробоотборники для зерна, растительных масел и т. д.).

Во время хранения жидкостей возникает необходимость взятия образцов с нижних или верхних слоев, а иногда с нескольких одномоментно. Еще бывает важно установить усредненные показатели хранимой в резервуарах жидкости.

Пробоотборник позволяет в отобранных местах собирать образцы с сохранением природных параметров земли: газонасыщенности, давления. С использованием пробоотборника можно брать пробы нефтегазовых компонентов и воды из разных видов емкостей, как наземных, так и подземных:

  • трубопроводов;
  • резервуаров;
  • автомобильных и железнодорожных цистерн;
  • технологических колонн;
  • танков для перевозки нефти на морских суда.
  1. По конструктивному исполнению пробоотборные устройства разделяются на модели:

    — точечного типа (забор образца на заданном уровне в конкретный момент);

    — многоуровневого типа (забор образца в одно время с разных уровней емкости);

    — донного типа;

    — автоматического типа;

    — секционные (стационарные).

    Другие классификации дают следующие распределения:

    — отборники проб со сквозной проточной камерой и не сквозные;

    — переносные и стационарные;

    — послойные и не послойные;

    — для пассивного и активного взятия пробы.

Детали

Назначение

Отбор проб нефтепродуктов
