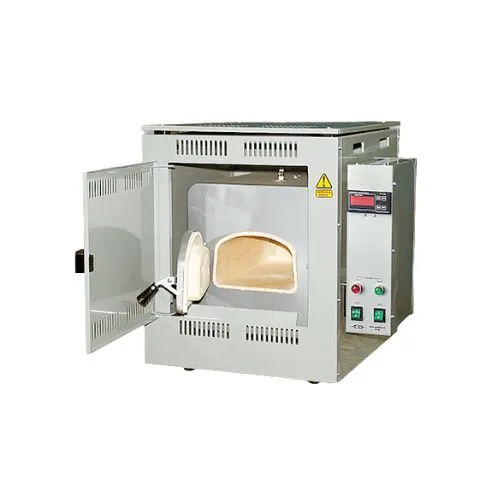

ПМ-10 Муфельная печь

Описание

ПМ-10 Муфельные печи для термической обработки металлов, керамики, реактивов и прочих материалов. Используются в лабораториях производств, в ювелирном и сувенирном производстве, в медицине и других областях.

В печах серии ПМ применен литой керамический муфель, обладающий высокой прочностью и твердостью поверхности. Это исключает осыпание внутренних стенок муфеля при возможных механических воздействиях на него. Благодаря высокой тепловой проводимости муфеля обеспечивается равномерный нагрев внутреннего объема печи.

Особенности муфельной печи ПМ-10:

• Муфель печи выполнен в виде керамического сосуда, на наружную поверхность которого намотана нихромовая проволока — нагреватель. Муфель закреплен в корпусе, в который в качестве термоизоляции засыпан вермикулит.
• Муфель закрывается дверью, представляю-щей собой стальную коробку, футерованную керамикой. В двери расположено отверстие для визуального наблюдения процессов термообработки внутри муфеля, закрытое заслонкой.
• Для защиты от случайного прикосновения муфель в корпусе помещен в кожух и крепится к его дну четырьмя ножками.
• Передняя стенка снабжена дверью для доступа непосредственно к дверце, закрывающей муфель.
• Регулирование температуры в муфеле, её контроль и поддержание производится при помощи электронного терморегулятора.
• Терморегулятор (в виде отдельного блока крепится справа на боковой стенке кожуха) соединён электрически с нагревателем муфеля и термопарой (типа хромель-алюмель), служащей датчиком температуры внутри муфеля.
• Сзади на блоке терморегулятора расположены: колодка для подключения напряжения питания; держатель плавкой вставки; автоматический выключатель сети на 16А. Эти элементы закрыты пластмассовой крышкой с отверстием, в которое пропускается внешний шнур питания.

Технические характеристики модели ПM-10:

Муфельные печи — это оборудование для нагрева различных материалов — керамики, золото, серебра, платины, химических веществ. По своей особенности широкого спектра и применяются практически во всех сферах.

Принцип работы муфельной печи заключается в нагреве материалов внутри специальной камеры с теплоизоляцией, отвечающей за сохранения тепла, с помощью электричества, газа или другого топлива. Как правило, муфельные печи имеют горизонтальную систему выгрузки, но в ряде случаев встречаются варианты с вертикальной системой.

Муфельные печи используются для:

1. Термообработки.

   В термообработку муфельных печей входит (закалка, отжиг, отпуск, нормализация, обжиг).

2. Отжига (гомогенизация и нормализация).

   Целью является получение однородной зёренной микроструктуры и растворение включений.

3. Дисперсионного твердения (старения).

   После проведения отжига проводится нагрев на более низкую температуру с целью выделения частиц упрочняющей фазы.

4. Закалки материала.

   Закалку в муфельной печи проводят с повышенной скоростью охлаждения с целью получения неравновесных структур типа мартенсита (повышение твёрдости). Критическая скорость охлаждения, необходимая для закалки зависит от материала.

5. Отпуска материала.

   Отпуск в муфельной печи необходим для снятия внутренних напряжений, внесённых при закалке. Материал становится более пластичным при некотором уменьшении прочность.

6. Сжигания (озоление).

   Метод применяется тогда, когда имеется специальное задание исследовать объекты биологического происхождения на наличие марганца, меди и некоторых других металлов.

7. Высушивания.

   Высушивание в муфельной печи — намеренное удаление влаги (обычно воды, иногда — жидкой фракции произвольного химического состава) из материала.
