ПГВА — глубинный всасывающий автономный пробоотборник. Предназначен для отбора пробы пластового флюида (газоконденсатные, нефтяные системы, глубинные пробы воды) в процессе испытания и опробования пластов на заданной глубине.

Область применения – скважины, обсаженные лифтовыми и насосно-компрессорными трубами, а также обсадными колоннами с рабочим давлением не более 60 МПа, глубиной до 5000 м и температурой до 125 °С.

Прибор позволяет регистрировать параметры давления и температуры в точке отбора пробы и по стволу скважины в процессе СПО. Объем камер (в комплекте по умолчанию 3 шт.) – 300 мл.

Эксплуатация ПГВА:

отбор пластовой жидкости на заданной глубине;
отсечение приемной камеры от внешней среды до момента начала отбора пробы и после завершения отбора пробы;
сохранение отобранной пробы в герметичной камере до момента ее выгрузки в специальную транспортировочную камеру или в лабораторную установку для оценки представительности и физико-химического анализа пробы.

Преимущества эксплуатации пробоотборника ПГВА «ГРАНТ»:

с целью увеличения надежности прибора, работающего под высоким давлением, увеличен внешний диаметр до 40 мм;
электронный блок снабжён разъёмом type-c и светодиодом для индикации режима работы прибора;
изменена конструкция запирающего клапана электронного блока, благодаря которому камера доставляется в точку отбора герметичной;

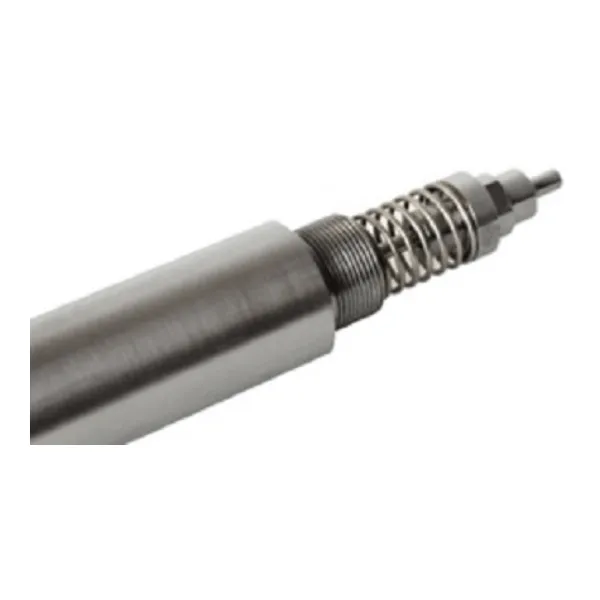

приемная камера оснащена механическим клапаном, что позволяет дополнительно (вручную) герметизировать камеру после подъема пробоотборника из скважины. Реализован принцип запирающего штока «металл-металл», как на разрядной головке);
в разрядных головках заменены рукоятки с возможностью тонкой регулировки открытия приемной камеры. Это важный параметр для лабораторий при исследовании отобранной пробы);
расширена номенклатура испытаний входного контроля. Проверяется химический состав материала, из которого изготавливаются приемные камеры, а также прочностные параметры методом статического растяжения. Результаты подтверждаются сертификатом качества независимой аккредитованной лабораторией;
промывочные окна защищены фильтрационной сеткой. Это исключает попадание крупных частиц в приемную камеру (по умолчанию размер ячейки 0,5×0,5 мм). Ее можно снять и промыть после испытаний или заменить на сетку с меньшим размером ячейки. Данный параметр следует оговаривать при заказе.

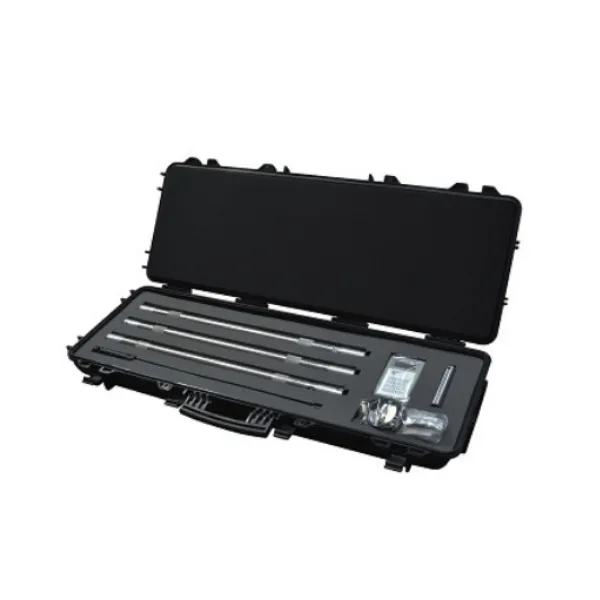

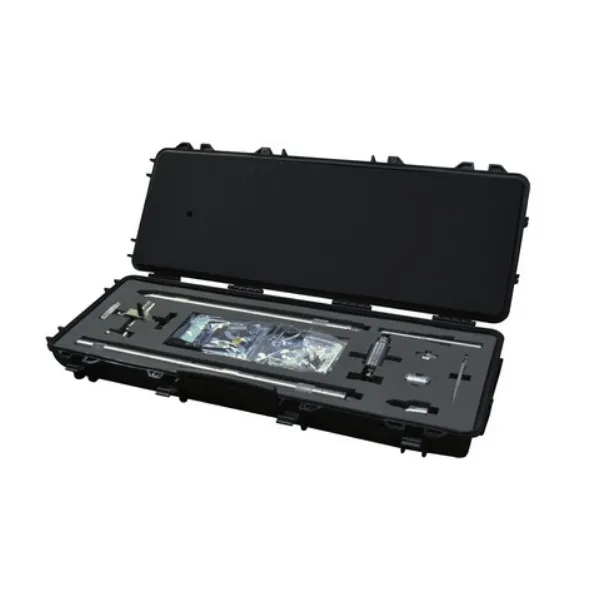

проработана новая упаковка для пробоотборника, выполненная из противоударного пластика. В упаковке под каждый элемент конструкции, а также для приспособлений и инструмента, выполнено ложеместо. Это позволяет контролировать наличие всех составных частей согласно упаковочному листу;
на камеры пробоотборника получен сертификат ТР ТС 032-2013 «О безопасности оборудования, работающего под избыточным давлением».

Дополнительные возможности ПГВА:

получение дополнительной информации при отборе проб. Это поинтервальный замер давления, температуры, с фиксацией момента закрытия приемной камеры пробоотборника. Экс-порт полученных данных в ^*.txt, ^*.las, ^*.csv файлы;
возможность замера давления в приёмной камере после подъема на поверхность без нарушения её герметизации. Это возможно с помощью автономного регистратора давления РДА-01 (входит в комплект поставки);
допустимо повышение внешнего давления в скважине после окончания отбора пробы и закрытия приемной камеры.

Комплектация:

пробоотборник в комплекте с тремя камерами^* — 1 шт.;
комплекты КИП и ЗИП — 1 комплект;
комплект эксплуатационной документации (РЭ, ПС), ПО «Манограф» на электронном носителе с руководством пользователя — 1 комплект.

^* Дополнительные камеры поставляются кратно трем.

Технические характеристики пробоотборника ПГВА:

Тип камеры	всасывающий
Способ управления закрытием камеры	программно-управляемый
Момент закрытия клапанов приемной камеры задается	по времени, по порогу давления / температуры
Объем приемной камеры, м³ (мл)	0,0003 (300)
Максимальное рабочее давление, МПа	60
Рабочая температура эксплуатации, °С	от -40 до 125
Минимально допустимая отрицательная температура стенки камеры ¹, °С	-10
Площадь проходного сечения клапанного механизма камеры, мм², не более	10,2
Габаритные размеры, мм:	40
– диаметр	2000
– длина, не более
Масса пробоотборника в сборе с камерами, кг, не более	12
Масса пустой приемной камеры, кг, не более	4
Масса с ЗИП в таре (общий вес), кг, не более	38
Скорость спуска прибора до точки отбора пробы, м/ч, не более	3000
Время работы механизма управления электронного блока при открытии / закрытии камеры, мин	75W90
Буферная жидкость (трансмиссионное масло) ²	нефть, пластовая вода, газоконденсат
Рабочая среда	1

Измерительные параметры

Условия эксплуатации:
– диапазон рабочих температур, ºС	от -40 до 125
– максимальное внешнее давление, МПа	60
Диапазон температур, в котором регламентируются метрологические характеристики от 0 до плюс 125 °С
– предел допускаемой приведенной погрешности канала измерений избыточного давления, % от ВПИ	±0,1
– предел допускаемой абсолютной погрешности канала измерений температуры, °С, не более	±0,4
Постоянная времени канала измерений температуры по уровню 0,63 в воде, с	30
Объем памяти, млн. точек измерений давление-температура, не менее	1,7
Дискретность измерений, с	от 0,1 до 3600
Время автономной работы преобразователя до полного заполнения памяти / от одного элемента питания, суток:
– при дискретности 1 с	20/100
– при дискретности 10 с	200/400
– при дискретности 1 мин	1200/600
Внешний интерфейс	USB 2.0
Параметры электропитания (типа Li-SOCl₂):
– управление электроприводом (типоразмер / U, В/ шт.)	С/ 3,6 В/ 1
– питание АМТ-10ПМ-40 (типоразмер/ U, В/ шт.)	АА/ 3,6 В/ 1

Параметры управления кабельным пробоотборником

Напряжение управляющего сигнала на отбор пробы, В	от -5 до -12³ от 5 до 12
Длительность управляющего сигнала, с	от 5

^*1 параметры указываются согласно ТР ТС 032/2013;

^*2 не поставляется;

^*3 при подключении пробоотборника к нижней части комплексного геофизического прибора (тип соединения НКБ 3-36).

Пробоотборники: общая информация

Пробоотборник — это прибор, предназначенный для отбора глубинных проб нефти, воды или газа из скважин с сохранением условий (давления, газонасыщенности) в месте отбора. Также пробоотборники используются для отбора проб нефти, газа или иной жидкости из резервуаров, трубопроводов, железнодорожных и автомобильных цистерн, подземных ёмкостей, технологических колонн, нефтеналивных танков на морских судах. Кроме того, пробоотборники могут применяться и в пищевой промышленности. Известны пробоотборники для зерна, растительных масел и т. д

Во время хранения жидкостей возникает необходимость взятия образцов с нижних или верхних слоев. Иногда — с нескольких одномоментно. Еще бывает важно установить усредненные показатели хранимой в резервуарах жидкости.

Пробоотборник позволяет в отобранных местах собирать образцы с сохранением природных параметров земли: газонасыщенности, давления.

Особенности проточных и всасывающих пробоотборников:

для отбора глубинных проб пластовой жидкости из скважин, обсаженных лифтовыми и насосно-компрессорными трубами, а также обсадными колоннами
для одновременной регистрации значений давления и температуры в скважине: в момент отбора пробы, в ходе движения по стволу скважины, а также в процессе проведения гидродинамических исследований
возможность непрерывной регистрации давления и температуры в приемной камере всасывающего пробоотборника

Детали

Назначение	Отбор проб нефтепродуктов
Объем камеры, л	0,3
Диапазон температур	-40… +125ºС
