ПГПр — глубинный проточный механический пробоотборник. Предназначен для осуществления отбора глубинных проб пластовой нефти.
Глубинный проточный пробоотборник ПГПр «ГРАНТ» применяется в скважинах, обсаженных лифтовыми трубами с внутренним диаметром от 59 до 62 мм (НКТ-73 ГОСТ 633-80).
Эксплуатация глубинного скважинного пробоотборника ПГПр

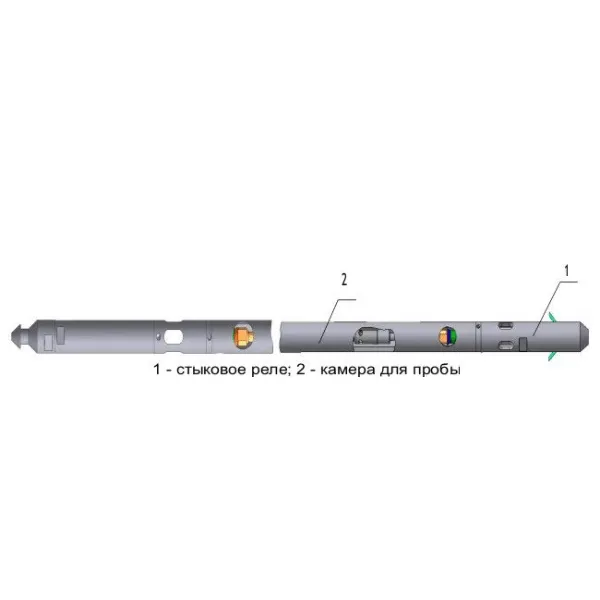

- Проточный пробоотборник ПГПр состоит из камеры для пробы с двухклапанным запорным механизмом и стыкового реле. Для перевода пробы в исследовательскую аппаратуру комплектуется разрядными головками.
- Клапанный механизм глубинного проточного пробоотборника имеет проходное сечение для жидкости не менее 105 мм2, что обеспечивает хорошую промывание камеры скважинной жидкостью и высокое качество пробы.
- Реле стыковое обеспечивает надежное срабатывание клапанного механизма глубинного пробоотборника при его подъеме до ближайшего муфтового соединения насосно-компрессорных труб.

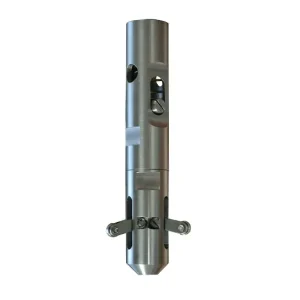

- Для расширения размерного ряда была разработана новая модификация – роликовое стыковое реле.
Модификации глубинного проточного пробоотборника ПГПр:
Преимущества эксплуатации пробоотборника ПГПр:
- минимальное время подготовки глубинного пробоотборника к работе
- большой объем отбираемой пробы
- простота в эксплуатации и обслуживании
- увеличенное сечение каналов для лучшей промывки полости пробоотборника скважинной жидкостью
- надежный клапанный механизм
- применение стыкового реле позволяет сократить время отбора пробы
- высокая надежность срабатывания стыкового реле при отборе пробы
- габариты глубинного пробоотборника позволяют беспрепятственно устанавливать его в лубрикаторе без использования дополнительного устьевого оборудования
- простота в эксплуатации и обслуживании
- камера пробоотборника может быть оснащена электронным блоком (ЭЛ-01 или ЭЛ-02)
- возможность комплектации пробоотборника соединительным устройством для одновременного отбора проб двумя камерами за один спуск
Примечание:
- при комплектации пробоотборника ЭЛ-01 закрытие клапанов камеры осуществляется по заранее заданному параметру: времени, порогу давления или температуры. Также позволяет производить измерение и регистрацию давления и температуры по стволу скважины в процессе спуска пробоотборника в точку отбора пробы и его подъеме
- при комплектации пробоотборника ЭЛ-02 закрытие клапанов камеры осуществляется по заранее заданному параметру времени (отсутствуют параметры давления и температуры)
Комплектация:
- камера для отбора пробы — 3 шт.
- реле стыковое — 1 шт.
- разрядная головка — 2 шт.
- наконечник под проволоку — 1 шт.
- переходник — 1 шт.
- руководство по эксплуатации — 1 шт.
- паспорт — 1 шт.
- акт об опрессовке камер — 1 шт.
- ЗИП — 1 компл.
- инструменты и принадлежности — 1 компл.
- переходник под кабельный наконечник НКБЦЗ-36 ГОСТ 14213-89 (по дополнительному заказу) -1 шт.
По согласованию с Заказчиком комплектность поставки глубинного пробоотборника ПГПр может быть изменена.
Технические характеристики пробоотборника ПГПр:
| Рабочее давление МПа, не более |
40, 100 |
| Рабочая температура, °C, не более |
200 |
| Объем отбираемой пробы, куб. см, не менее |
500 |
| Габаритные размеры (диаметр / длина), мм: |
|
| для P=40 МПа |
38 / 1515 |
| для P=100 МПа |
38 / 1395 |
| Масса, кг, не более |
7,7 |
Пробоотборники: общая информация
Пробоотборник — это прибор, предназначенный для отбора глубинных проб нефти, воды или газа из скважин с сохранением условий (давления, газонасыщенности) в месте отбора. Также пробоотборники используются для отбора проб нефти, газа или иной жидкости из резервуаров, трубопроводов, железнодорожных и автомобильных цистерн, подземных ёмкостей, технологических колонн, нефтеналивных танков на морских судах. Кроме того, пробоотборники могут применяться и в пищевой промышленности. Известны пробоотборники для зерна, растительных масел и т. д
Во время хранения жидкостей возникает необходимость взятия образцов с нижних или верхних слоев. Иногда — с нескольких одномоментно. Еще бывает важно установить усредненные показатели хранимой в резервуарах жидкости.
Пробоотборник позволяет в отобранных местах собирать образцы с сохранением природных параметров земли: газонасыщенности, давления.
Особенности проточных и всасывающих пробоотборников:
- для отбора глубинных проб пластовой жидкости из скважин, обсаженных лифтовыми и насосно-компрессорными трубами, а также обсадными колоннами
- для одновременной регистрации значений давления и температуры в скважине: в момент отбора пробы, в ходе движения по стволу скважины, а также в процессе проведения гидродинамических исследований
- возможность непрерывной регистрации давления и температуры в приемной камере всасывающего пробоотборника
