Пробоотборник глубинный проточный автономный ПГПА

ПГПА — глубинный проточный автономный пробоотборник. Предназначен для осуществления отбора пробы пластового флюида (газоконденсатные, нефтяные системы, глубинные пробы воды) в процессе испытания и опробования пластов на заданной глубине.

Область применения – поисковые, разведочные и эксплуатационные скважины (внутренний диаметр НКТ не менее 59 мм) с рабочим давлением не более 100 МПа и температурой до 150°С. Пробоотборник позволяет регистрировать параметры давления и температуры в точке отбора пробы и по стволу скважины в процессе СПО. Объем камер (в комплекте по умолчанию 3 шт.) – 500 мл.

Назначение ПГПА

Пробоотборник производит отбор пластовой жидкости на заданной глубине и сохраняет отобранную пробу в герметичной камере до момента ее выгрузки в специальную транспортировочную камеру или в лабораторную установку для оценки представительности и физико-химического анализа пробы.

Примечание: При отборе пробы, содержащей агрессивные среды (сероводород Н₂S не более 6% или соляную кислоту HCl не более 20%), срок службы пробоотборника сокращается.

Модификации пробоотборника глубинного проточного автономного ПГПА

Преимущества эксплуатации пробоотборника ПГПА «ГРАНТ»:

• увеличена надежность прибора за счет увеличения внешнего диаметр до 40 мм;
• обеспечено более точное центрирование клапанного узла приемных камер для более равномерного и плотного прилегания уплотнительного элемента (стандартное кольцо ГОСТ 9833-73);
• для удобства сборки и обслуживания приемной камеры возвратные пружины клапанных узлов расположены с внешней стороны;
• исключена ручная настройка в электронном блоке для приведения его в рабочее положение. При формировании задания на отбор пробы настройка выдвижного штока происходит автоматически;
• разъем электронного блока вынесен в торец конструкции и снабжен светодиодом для индикации режима работы прибора. Для подключения электронного блока к ПК достаточно открутить колпачок со стороны наконечника под проволоку;
• расширена номенклатура испытаний входного контроля. Материал, из которого изготавливаются приемные камеры проверяется на химический состав, а также проверяются прочностные параметры методом статического растяжения. Результаты подтверждены сертификатом качества;
• исключены мелкие, выпадающие детали в конструкции приемных камер, что упрощает процесс их обслуживания;
• на данный момент оборудование проходит сертификацию на соответствие требованиям, предъявляемым к сосудам высокого давления согласно ТР ТС 032-2013;
• в разрядных головках заменена рукоятка с возможностью тонкой регулировки открытия приемной камеры (важный параметр для лабораторий при исследовании отобранной пробы). Предусмотрено дополнительное центрирование штока-толкателя, чтобы исключить деформацию при открытии камеры под давлением;
• промывочные окна защищены фильтрационной сеткой для исключения попадания крупных частиц в приемную камеру (по умолчанию размер ячейки 0,5×0,5 мм), которую можно снять и промыть после испытаний или заменить на сетку с меньшим размером ячейки. (Этот параметр следует оговаривать при заказе);

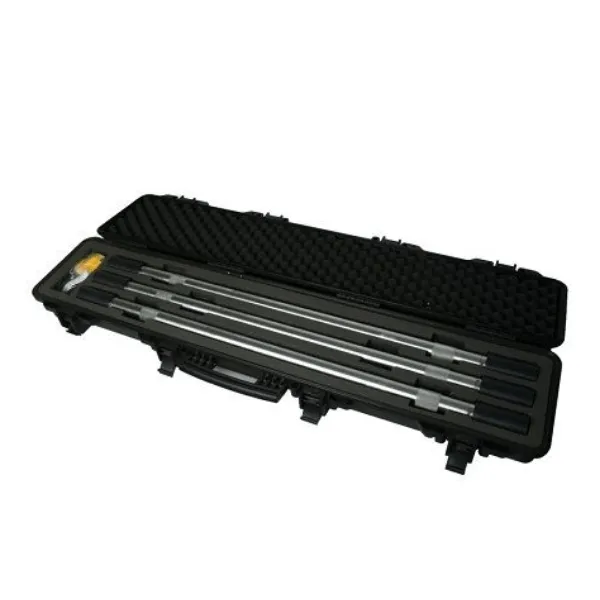

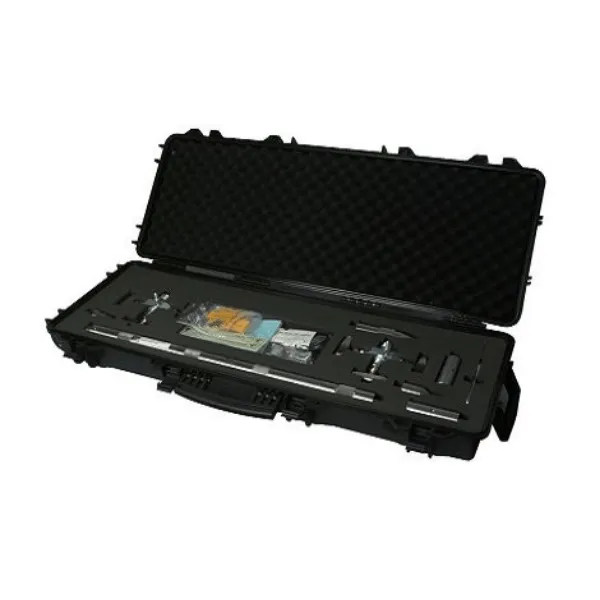

• проработана новая упаковка для пробоотборника, выполненная из противоударного пластика. В упаковке под каждый элемент конструкции, а также для приспособлений и инструмента, выполнено ложеместо, что позволяет контролировать наличие всех составных частей согласно упаковочному листу.

Дополнительные возможности:

• получение дополнительной информации при отборе проб – поинтервальный замер давления, температуры, с фиксацией момента закрытия приемной камеры пробоотборника. Экспорт полученных данных в ^*.txt, ^*.las, ^*.csv файлы;
• комплектация пробоотборника соединительным устройством для одновременного отбора проб двумя камерами за один спуск (при увеличении высоты лубрикатора)^*;
• комплектация пробоотборников дополнительными камерами^*;
• комплектация пробоотборника ПГПА стыковым реле, либо ПГПР электронным блоком^*;
• комплектация пробоотборника ноутбуком^*.

Примечание – ^* по согласованию с Заказчиком.

Комплектация ПГПА:

• камера для отбора пробы — 3 шт.
• электронный блок — 1 шт.
• разрядная головка — 2 шт.
• наконечник под проволоку — 1 шт.
• наконечник обтекатель — 1 шт.
• руководство по эксплуатации — 1 шт.
• паспорт — 1 шт.
• ЗИП — 1 компл.
• инструменты и принадлежности — 1 компл.
• кабель интерфейсный USB — 1 шт.
• программное обеспечение «Манограф» — электронный носитель

По согласованию с Заказчиком комплектность поставки может быть изменена
