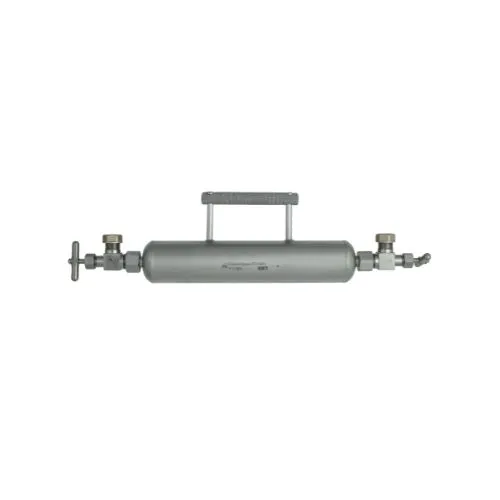

ПГО-400У Пробоотборник с угловыми вентилями

Описание

ПГО-400У Пробоотборники для газа этого типа предназначены для отбора проб сжиженных углеводородных газов (ГОСТ 14921-78). Пробоотборники применяются для отбора углеводородных газов, находящихся под избыточным давлением собственных паров из стационарных емкостей (цилиндрических, шаровых, железнодорожных цистерн, баллонов, а также из трубопроводов при перекачке газов путем продувки его сжиженным газом). Пробоотборники используются для отбора проб сжиженных углеводородных газов, микропримесей (общей серы, сероводорода, влаги и др.), углеводородного состава сжиженных газов.

Конструкция ПГО-400У позволяет устанавливать пробоотборник параллельно трубопроводам и подсоединять газовые линии под углом 90 градусов, что в некоторых случаях облегчает работу операторов и лаборантов. Наличие накидных гаек позволяет устанавливать клапаны под любым углом относительно друг друга, бокового штуцера и ручки пробоотборника.

Преимущества модели ПГО-400У:

• изготавливается с игольчатыми вентилями
• пробоотборники и вентили к ним полностью выполнены из нержавеющей стали.

Технические характеристики пробоотборника ПГО 400У:

Пробоотборник — это прибор, предназначенный для отбора глубинных проб нефти, воды или газа из скважин с сохранением условий (давления, газонасыщенности) в месте отбора. Также пробоотборники используются для отбора проб нефти, газа или иной жидкости из резервуаров, трубопроводов, железнодорожных и автомобильных цистерн, подземных ёмкостей, технологических колонн, нефтеналивных танков на морских судах. Кроме того, пробоотборники могут применяться и в пищевой промышленности (известны пробоотборники для зерна, растительных масел и т. д.).

Во время хранения жидкостей возникает необходимость взятия образцов с нижних или верхних слоев, а иногда с нескольких одномоментно. Еще бывает важно установить усредненные показатели хранимой в резервуарах жидкости.

Пробоотборник позволяет в отобранных местах собирать образцы с сохранением природных параметров земли: газонасыщенности, давления. С использованием пробоотборника можно брать пробы нефтегазовых компонентов и воды из разных видов емкостей, как наземных, так и подземных:

• трубопроводов;
• резервуаров;
• автомобильных и железнодорожных цистерн;
• технологических колонн;
• танков для перевозки нефти на морских суда.

Подготовка к отбору проб

1. Пробоотборники подлежат осмотру перед каждым отбором пробы.
2. При каждой смене резинового уплотнительного кольца проверяют состояние резьбы запирающей втулки и резьбы штуцера корпуса пробоотборника.
3. Винт должен быть ввернут в запирающую втулку таким образом, чтобы при повороте запирающей втулки по часовой стрелке на один оборот в момент упора в штифт обеспечивалось полное перекрытие проходного отверстия в уплотнительном кольце, и, наоборот, при повороте запирающей втулки на один оборот до упора против часовой стрелки полностью открывалось проходное отверстие уплотнительного кольца.
4. Проверяют наличие дополнительной прокладки в месте соединения пробоотборника с пробоотборным устройством. Утечка в соединениях при отборе проб недопустима.
5. Перед присоединением пробоотборника продувают пробоотборную линию отбираемым продуктом для слива отстоявшейся воды и промывки линии до появления ровной струи продукта
