Описание

Прибор ПЧП-10МО (аналог ПЧП-7) предназначен для определения числа падения, заключающегося в измерении времени, необходимого для перемешивания водно-мучной суспензии мешалкой и ее падения с верхнего до нижнего положения в вискозиметрической пробирке.

Регистрационный номер Описания типа средств измерений № 98813-26.

Знак утверждения типа наносится типографским способом на титульный лист паспорта и на идентификационную наклейку.

Нанесение знака поверки на приборы не предусмотрено.

Пломбирование приборов не предусмотрено.

Нормативные документы, устанавливающие требования к средству измерений:

ГОСТ 27676-88 Зерно и продукты его переработки. Метод определения числа падения
ГОСТ ISO 3093-2016 Зерно и продукты его переработки. Определение числа падения методом Хагберга-Пертена
ТУ 26.51-016-0081647719-2018 Прибор для определения числа падения 11411-10. Технические условия

Конструкция устройства

Принцип работы приборов основан на реализации методики измерения числа падения по ГОСТ 27676

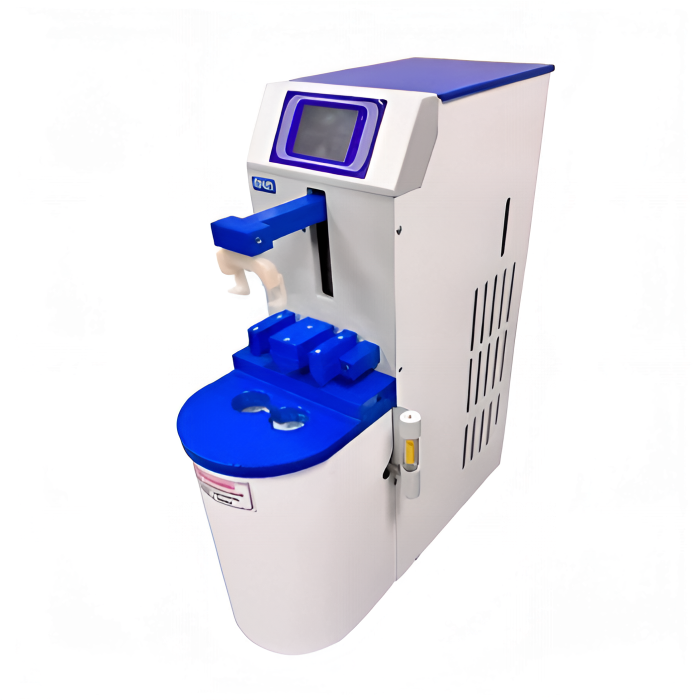

Конструкция приборов состоит из блока механического привода с блоком управления, где спереди установлена водяная баня, на поверхности которой располагается теплообменник.
На кожухе справа установлен индикатор уровня воды в бане, а сверху расположены гнезда для установки кассеты с пробирками.
Над крышкой водяной бани располагается устройство прижима кассеты с пробирками.
В центре устройства прижима имеются выступы, внутри которых смонтированы датчики нижнего положения для фиксации момента достижения шток-мешалкой своего нижнего положения.
Вверху над баней располагается коромысло с двумя захватами. Электроприводы коромысла и прижима смонтированы на задней стороне вертикальной панели под кожухом. Здесь же установлен электромагнит управления захватами с датчиком верхнего положения.
Под кожухом блока механического привода также располагается плата электронных элементов.
В модификации прибора ПЧП-10МО установлена система охлаждения. Справа в боковой крышке расположено ревизионное окно для контроля уровня и состояния охлаждающей жидкости.

Программное обеспечение

Приборы имеют встроенное программное обеспечение (далее — ПО), которое не может быть изменено в процессе эксплуатации. ПО используется для преобразования и обработки информации, полученной в процессе проведения измерений.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Обновление ПО в процессе эксплуатации не осуществляется.
Идентификационные данные ПО недоступны для просмотра.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики прибора ПЧП-10МО

Диапазон измерений числа падения, с	от 60 до 900
Пределы допускаемой абсолютной погрешности измерений числа падения, с	±1
Температура в водяной бане, °С	99,0±1,0
Частота колебаний шток-мешалки, Гц	2,0±0,3
Высота падения шток-мешалок, мм	68±1
Габаритные размеры шток-мешалки, мм:	273 х 20 (±0,5)
Масса каждой шток-мешалки (без направляющих втулок), г	25,0±0,5
Габаритные размеры пробирок вискозиметрических, мм:
— внутренний диаметр	21,0±0,02
— внешний диаметр	23,8±0,25
— глубина	220,0±0,3
Габаритные размеры , мм, не более	620 х 175 х 550
Масса, кг, не более	25
Условия эксплуатации:
— температура окружающей среды, °С	от +15 до +25
— относительная влажность воздуха, %, не более	80

Комплектация ПЧП-10МО

Прибор для определения числа падения — 1 шт.
Подставка под кассеты — 1 шт.
Подставка для 20 пробирок — 1 шт.
Шток-мешалка — 2 шт.
Кассета — 1 шт.
Пробка — 2 шт.
Ерш для мытья пробирок — 1 шт.
Методика поверки — 1 экз.
Паспорт — 1 экз.

Поставляется по дополнительному заказу:

Мерный цилиндр — 1 шт.
Пробирки вискозиметрические — 10 шт.

Описание метода числа падения: общие сведения

1. Навеску размолотого зерна или муки помещают в вискозиметрическую пробирку, заливают в пробирку пипеткой (25,0±0,2) см дистиллированной воды температурой (20±5) °С. Пробирку закрывают резиновой пробкой и энергично встряхивают ее 20-25 раз для получения однородной суспензии. Вынимают пробку, колесиком шток-мешалки перемещают прилипшие частицы продукта со стенок в общую массу суспензии.

2. Пробирку с вставленной в нее шток-мешалкой помещают в отверстие в крышке кипящей водяной бани, закрепив ее держателем таким образом, чтобы фотоэлемент прибора находился против шток-мешалки. В это же время автоматически включается счетчик времени. Через 5 с после погружения пробирки в водяную баню автоматически начинает работать шток-мешалка, которая перемешивает суспензию в пробирке. Через 60 с шток-мешалка автоматически останавливается в верхнем положении, после чего начинается ее свободное падение. После полного опускания шток-мешалки счетчик автоматически останавливается.

По счетчику определяют число падения — время в секундах с момента погружения пробирки с суспензией в водяную баню до момента полного опускания шток-мешалки.

Подробнее ГОСТ определения числа падения по ссылке
