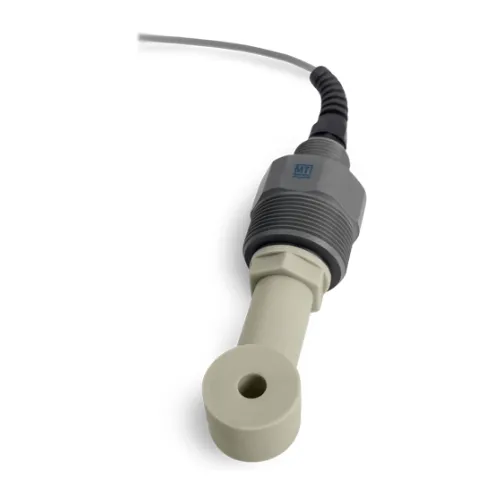

Датчик удельной электропроводности TECHSENSE X36X MT-04×36

Описание

Датчик проводимости MT-04×36 серии TECHSENSE X36X – это индуктивный кондуктометрический датчик для работы в широком диапазоне электропроводности (до 2000 мСм/см).

«Безэлектродные» датчики серии TechSense x36x (в отличие от стандартных датчиков электропроводности) не имеют электродов, которые в результате контакта с анализируемым раствором могут подвергаться химическому травлению.

Химически стойкий материал корпуса (PEEK, PFA, ABS) позволяет проводить измерения в концентрированных растворах солей, щелочей и кислот.

Наиболее широкое применение они находят в химической, нефтехимической и целлюлозно-бумажной промышленности.

Отличительные особенности MT-04×36:

• Тип сигнала — аналоговый.
• Принцип измерения — индуктивный.
• Погружная длина  75 мм, диаметр 40 мм.
• Безэлектродная конструкция нечувствительна к загрязнениям, а также позволяет избежать эффектов поляризации.
• Прибор способен стабильно работать в агрессивных средах с высокой степенью загрязнения и тенденцией к образованию отложений. Это достигается применением грязеотталкивающих и химически стойких материалов.
• Загрязнение датчика, образование пленок и других отложений не влияет на результат измерений.
• Датчик также может использоваться в системах продувки котлов.
• Индуктивный принцип измерения идеально подходит для «грязных» технологических процессов и для измерения концентрации реагентов в химических процессах.
• Прочная конструкция датчика снижает требования к техническому обслуживанию.
• Широкая номенклатура фитингов и фланцев упрощает установку датчиков.
• Для жестких условий эксплуатации выпускается модификация в корпусе из PFA (фторопласт-50).

Принцип измерения

Индуктивные (или «безэлектродные») датчики электропроводности состоят из двух концентрических катушек индуктивности в корпусе из диэлектрического полимерного материала. При наложении переменного напряжения на первичную обмотку датчика создается магнитное поле.

В результате в измеряемой среде индуцируется электрический ток, пропорциональный проводимости раствора. Сила тока измеряется на вторичной обмотке и передается в трансмиттер для последующего преобразования в унифицированный сигнал.

Основные области применения

Химическая промышленность:

• Измерение концентрации кислот и щелочей
• Мониторинг качества химических продуктов в резервуарах и трубопроводах

Пищевая промышленность:

• Разделение фаз в смесях продуктов в трубопроводных системах

Водоочистка:

• Мониторинг на входе водоочистной станции
• Дублирующие точки измерения

Технические характеристики датчика MT-04×36:

Измерение удельной электропроводности водных сред становится все более востребованным для определения примесей в воде или измерения концентрации растворенных химических веществ.

Что такое электропроводность?

Электропроводность – это способность раствора проводить электрический ток. Термин «электропроводность» происходит из закона Ома, E = I • R; где напряжение (E) – это произведение тока (I) и сопротивления (R); сопротивление определяется как отношение напряжения к току. При подаче напряжения на проводник протекает ток, который зависит от сопротивления проводника. Электропроводность определяется как величина, обратная сопротивлению раствора между двумя электродами.
