Мельница шаровая лабораторная МШЛ-1Т с подогревом, объем до 10 л

Описание

МШЛ-1Т — это мельница лабораторная шаровая с подогревом барабана до 80^о . Применяется для тонкого мокрого или сухого помола и одновременного разогрева проб материала.

Преимущества шаровой мельницы МШЛ-1Т

• На валки мельницы можно установить, при необходимости, 2 барабана по 2 л или 1 барабан на 10 л.
• Имеет функцию подогрева. Внутри корпуса установлен ТЭН (нагревательный элемент).
• Приводная часть прибора комплектуется пультом управления с программируемым частотным регулятором оборотов с функцией плавного пуска и торможения.
• На мельнице МШЛ-1Т можно перемалывать сырье твердость которого не превышает твердости барабана .
• Для заказа комплекта необходимо выбрать объем и материал размольного барабана (или барабанов) и соответствующие мелющие тела.

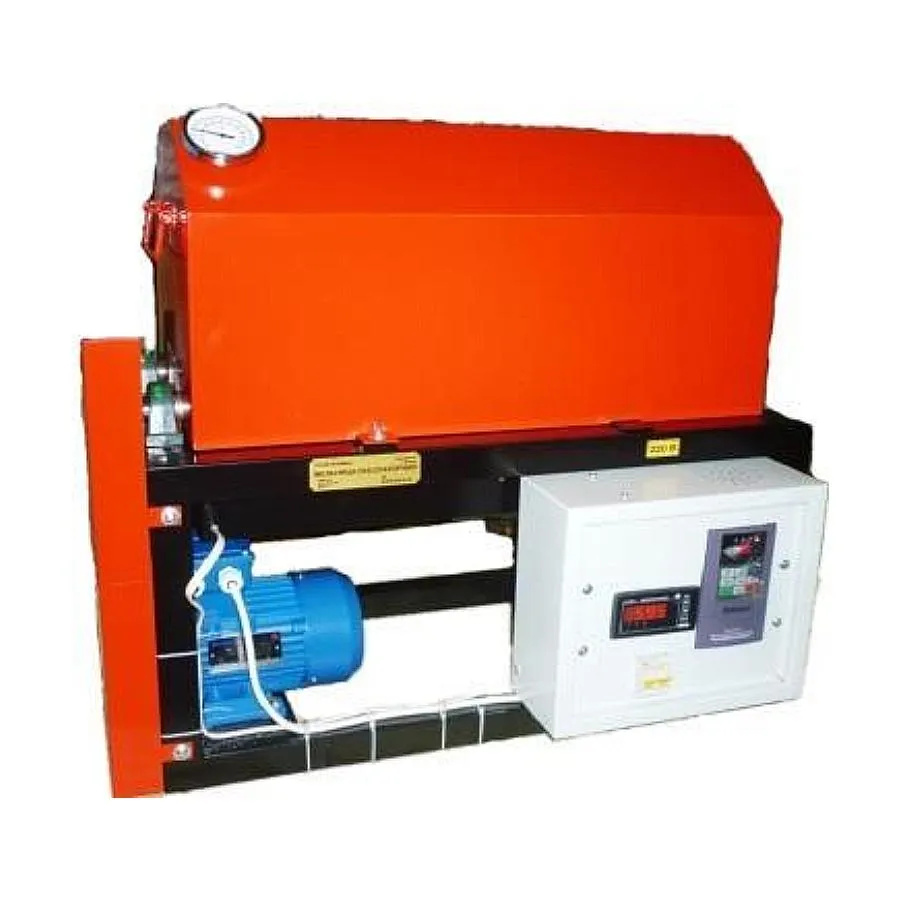

Устройство МШЛ-1Т

Мельница лабораторная шаровая с функцией подогрева состоит из приводной части, пульта управления и съемного размольного барабана заполняемого мелющими телами и перемалываемым материалом.

Лабораторная мельница оборудована откидным кожухом и системой подогрева (до +80^о С) размольного барабана.
Кожух с внутренней стороны облицован термоизоляционным материалом с поверхностью, отражающей тепло.
Рама (каркас) сварена из металлического профиля и окрашена порошковой краской.

Внутри корпуса установлен ТЭН (нагревательный элемент).

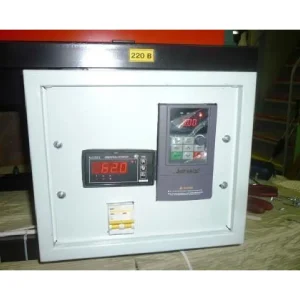

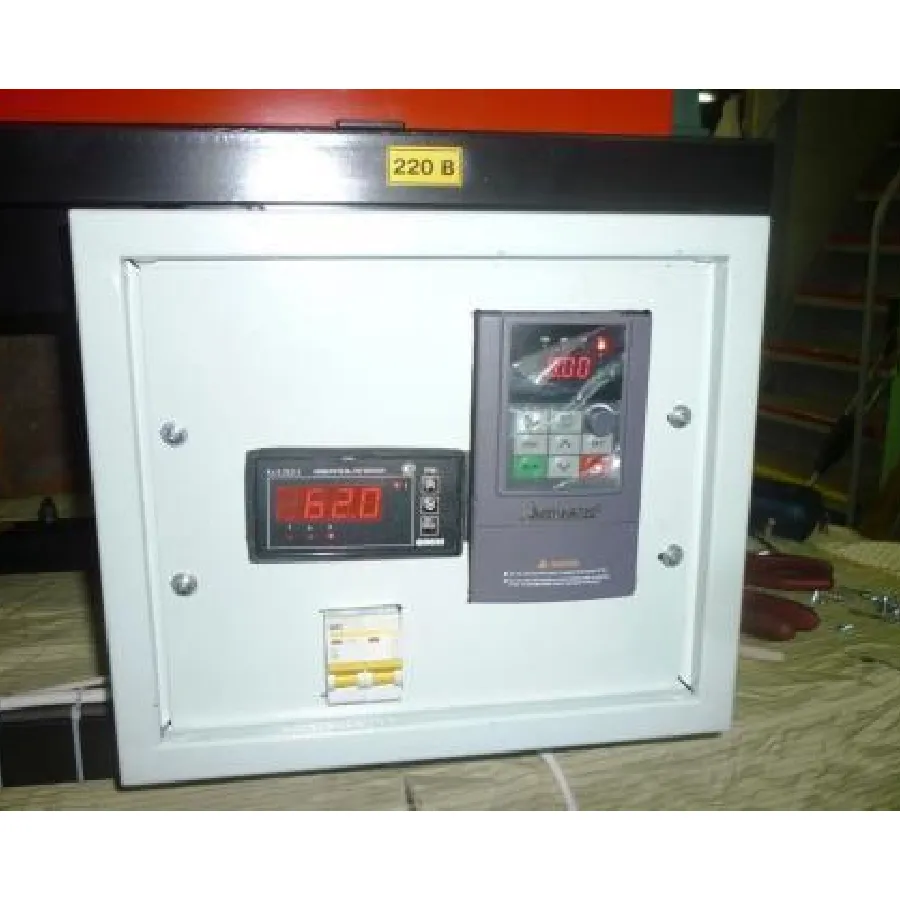

Управление ТЭНом (поддержание заданной  температуры) производится измерителем-регулятором ТРМ1 с датчиком температуры (термопреобразователь сопротивления типа ДТС).
Датчик вмонтирован в корпус мельницы. Терморегулятор установлен на дополнительной панели над электродвигателем.

В нижнюю часть рамы вмонтированы уровни для установки мельницы в горизонтальном положении в двух плоскостях с помощью регулируемых опор.
На раме закреплен двигатель, передающий вращение с помощью клинового ремня на ведущий вал.
Высота прибора подобрана таким образом, что ее удобно использовать при установке на пол, а при желании она также комфортно может быть размещена на возвышении.

Пульт управления размещен на корпусе мельницы, в варианте взрывозащищенного исполнения пульт выносится на безопасное расстояние на электрическом кабеле.

Рабочими органами приводной части являются два обрезиненных вала, закрепленных в подшипниковых узлах.
Один из них ведущий, связанный через приводной ремень с электродвигателем, передает вращение размольному барабану, а второй — опорный, свободно вращается и с его помощью можно изменить расстояние между валами в зависимости от диаметра барабана.

Конструкция приводной части лабораторной шаровой мельницы

Приводная часть лабораторной мельницы состоит из рамы с закрепленными на ней агрегатами.
Рама выполнена из профильной трубы и окрашена порошковым способом.
В элементы рамы вмонтированы указатели уровня для корректной установки по горизонтали в двух плоскостях с помощью регулируемых опор.

Все вращающиеся части закрыты металлическим съемным кожухом.

В нижней части установлен электродвигатель и пульт управления с программируемым частотным регулятором оборотов, с функциями плавного пуска и торможения (во взрывозащищенном исполнении пульт управления выносится на расстояние от мельницы).

В верхней части в подшипниковых опорах закреплены два металлических вала, покрытых термостойкой резиной (во взрывозащищенном исполнении валы изготавливаются из берилиевой бронзы во избежание искрообразования).

Подшипниковые узлы снабжены пресс-масленками для облегчения технического обслуживания.
На один из валов насажен шкив и через клиновой ремень он получает вращательное усилие от двигателя. Данный вал жестко закреплен на раме мельницы. Второй вал может смещаться по раме для регулировки межвалкового расстояния.
Расстояние между валками можно увеличивать или уменьшать в заданных пределах с помощью механизма регулировки расстояния между ними.

Стандартно металлические размольные барабаны изготавливаются с толщиной стенок 4мм.
Этой толщины достаточно для долгой беспроблемной работы, но по желанию Заказчика толщину металла можно увеличить.

На одну приводную установку лабораторной мельницы МШЛ можно купить несколько различных барабанов.

Исходя из материала и объема, подбираются мелющие тела – шарики, ролики, стержни. Самой популярной формой мелющих тел являются шарики. Диаметр и материал шарика подбирается по технологии помола.

Процесс помола в МШЛ-1Т:

Во время вращения барабана, заполненного мелющими телами (шарами) и перемалываемым материалом (в условиях «мокрого помола» еще и жидкостью), происходит ударно-истирающее воздействие на перемалываемый материал шарами и стенками размольного барабана.
Движение шаров во время помола можно разделить на «каскадное», во время которого шары не отрываются от стенок барабана,  «водопадное», при котором мелющие тела отрываясь от стенок, ударяют по материалу и смешанное, которого можно добиться при установлении скорости вращения в 75% от критических оборотов.

Для реализации данных режимов работы применяется программируемый пульт управления с частотным регулятором оборотов и с функцией плавного пуска и торможения.

При «каскадном» движении материал преимущественно подвержен истирающему воздействию, а при «водопадном» преобладают ударные нагрузки на материал. В наших лабораторных мельницах можно программировать цикл помола начиная с «водопадного» движения и продолжая «каскадным», истирающим воздействием. При регулировке скорости вращения не следует забывать о «критических оборотах», при которых мелющие тела и материал удерживаются на стенках барабана центробежной силой и процесс помола прекращается.

Порядок работы:

1. Установить мельницу по уровню;
2. Заложить в размольный барабан материал и мелющие тела;
3. Установить расстояние между валами согласно диаметру размольного барабана;
4. Установить барабан на валки;
5. Выставить скорость вращения барабана, время помола и температуру подогрева барабана с помощью пульта управления и терморегулятора;
6. Корпус мельницы закрывается кожухом, включается ТЭН с терморегулятором, запрограммированным на определенную температуру (не более 85^о С);
7. Включить мельницу для помола;
8. По окончании процесса высыпать перемолотый материал вместе с мелющими телами на сито для дальнейшей обработки.
9. Во избежание пожароопасной ситуации и возможных ожогов не допускать повышения температуры внутри камеры выше 85^о С (учесть при настройке терморегулятора).

Лабораторная шаровая мельница МШЛ-1Т обладает следующими характеристиками:

Компания КОЛБА продает лабораторные мельницы в полном комплекте. В комплект поставки приводной части входит:

1. Лабораторная шаровая мельница (приводная часть).
2. Блок управления с частотным регулятором.
3. Паспорт на лабораторную мельницу совмещенный с инструкцией по эксплуатации.
4. Паспорт на электродвигатель.
5. Паспорт на частотный преобразователь.
6. Сертификат соответствия.
7. Протокол испытаний
8. Упаковка, обеспечивающая сохранность при транспортировке.

МШЛ-1Т комплектуется пультом управления с программируемым частотным регулятором оборотов с функцией плавного пуска и торможения, размольными барабанами и мелющими телами. Возможно взрывозащищенное исполнение приводной части. Для заказа комплекта необходимо выбрать объем и материал размольного барабана и соответствующие мелющие тела.

Модели и особенности шаровых лабораторных мельниц

Размеры размольных барабанов:

Лабораторные мельницы МШЛ можно использовать с размольными барабанами от 0,5 до 26 литров.

Размольные барабаны могут быть выполнены из следующих материалов:

• Керамика. Российского производства по ГОСТ 9147-80. Применяются при работе с любым материалом, в размоле которого не допускается присутствие намола железа.
• 12х18н10т — пищевая нержавеющая сталь, практически универсальная, в сочетании с кислотоупорной прокладкой под крышку, выдерживают любую агрессивную среду (Возможна полиуретановая футеровка);
• Ст-3 — бюджетный вариант для сухих неагрессивных проб или партий материала (Возможна полиуретановая футеровка).

В таблице представлены размеры керамических (фарфоровых) размольных барабанов:

Ниже показаны размеры металлических размольных барабанов:

В ассортименте также шарики размольные различных диаметров из алюбита, циркония, стали ГОСТ 3722-2014 и из нержавеющей стали.
Укомплектовать размольный барабан лабораторной мельницы МШЛ можно шариками одного диаметра или сделать набор из разных диаметров.

Количество мелющих тел подбирается исходя из правил загрузки шаровой лабораторной мельницы:

• 30-40% от объема — перемалываемый материал и жидкость (в случае «мокрого» помола);
• 30-40% от объема — шаровая загрузка;
• 60- 70% остается пустым для обеспечения ударно-истирающего воздействия на размалываемый материал.

Для заказа комплекта необходимо указать:

• Модель приводной части;
• Количество, объем и материал барабанов;
• Материал мелющих тел (по количеству и размеру мы даем рекомендации сами).
