Описание

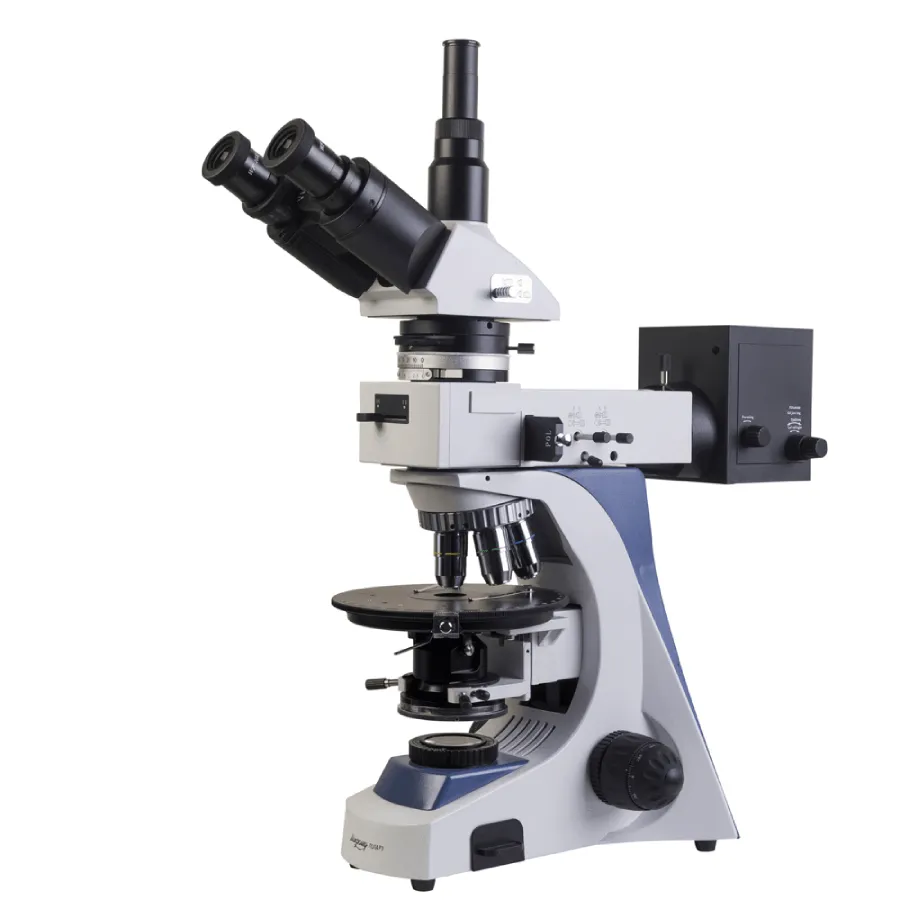

Микромед ПОЛАР 3 — это поляризационный микроскоп, предназначенный для исследований прозрачных микрообъектов в проходящем свете — поляризованном и обыкновенном, непрозрачных объектов — в отраженном свете — поляризованном и обыкновенном.
Имеет пятигнездный револьвер с центрируемыми гнездами, вращающийся поляризатор (на 360 градусов) и анализатор (на 90 градусов) и круглый вращающийся предметный столик с фиксацией углов. Система линз Бертрана обеспечивает наблюдение выходных зрачков объективов. Набор компенсаторов обеспечивает определение ряда оптических характеристик объекта при исследовании в поляризованном свете.
Микроскоп используется для рутинных работ в лабораториях, а также для учебных целей в высших учебных заведениях. Области применения: петрография; минералогия; кристаллография; углепетрография; биология; медицина; химия; криминалистика.
Особенности микроскопа Микромед ПОЛАР 3
- Один микроскоп совмещает в себе функции поляризационного микроскопа и отраженного, и проходящего света.
- Современный эргономичный дизайн. Все рукоятки управления микроскопа легко доступны, при этом руки пользователя остаются в естественном ненапряженном состоянии.
- Оптическая система микроскопа рассчитана на бесконечность.
- Окуляры имеют поле зрения 22 мм, диоптрийную коррекцию и «удаленный зрачок», что гарантирует удобство работы как в очках, так и без них.
- Оптика свободна от напряжения, что очень важно в поляризационных микроскопах.
- Объективы-планахроматы обеспечивают плоское изображение по всему полю зрения, что делает микроскоп идеальным для микрофотографий.
- Основание со встроенным блоком питания для обоих осветителей — проходящего и отраженного света. Осветители с регулировкой яркости.
- Осветитель с галогеновой лампой, центрируемый конденсор Аббе и встроенная в штатив регулируемая полевая диафрагма позволяют равномерное освещение по Кёллеру, добиться оптимального контраста и оптического разрешения.

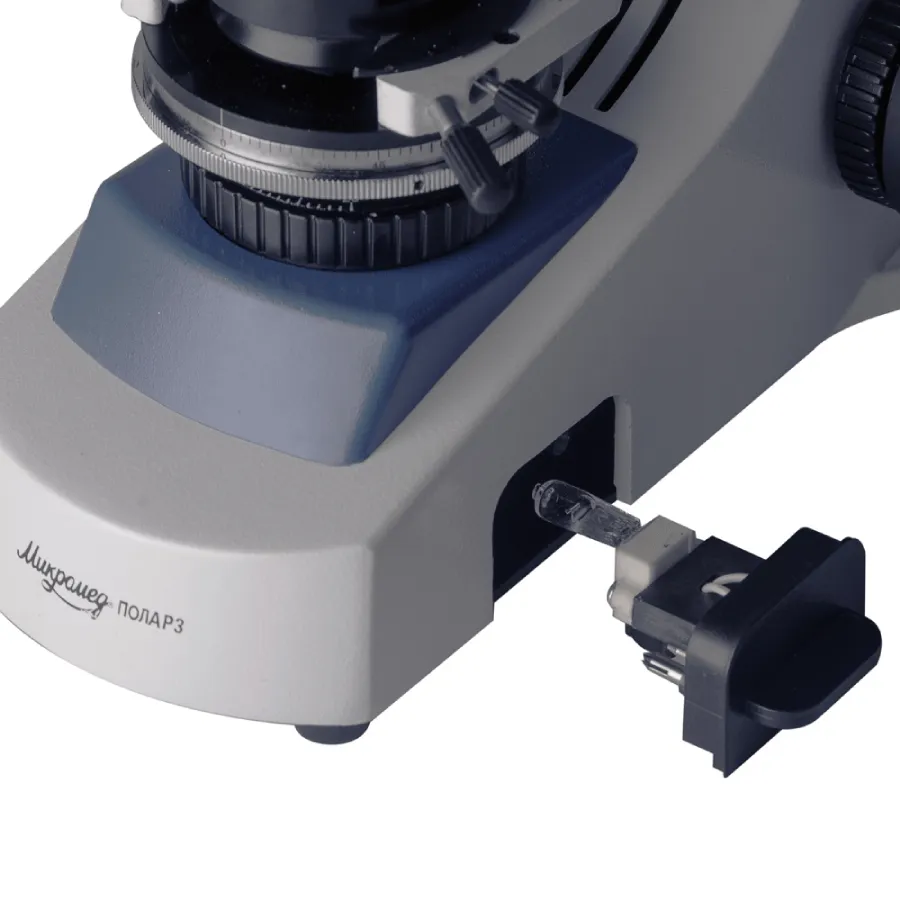

- Быстрый и удобный доступ к осветителям проходящего и отраженного света для смены галогеновой лампы.
- Удобная система центрировки лампы отраженного света.
- Высокоточная сборка и юстировка микроскопа, а так же парфокальные объективы позволяют исследовать интересующий наблюдателя участок препарата и не терять его из поля зрения при смене объектива. Объект не выходит из резкости и не требуется дополнительной фокусировки.
- Пружинящая оправа у объективов 40, 60 и 100 крат обеспечивает предохранение от механического повреждения фронтальной линзы объектива и объекта
- Коаксиальный механизм грубой и точной фокусировки.
- Механизм блокировки грубой фокусировки для быстрой настройки микроскопа при смене препарата.
- Регулировка жесткости хода грубой фокусировки.
- На микроскопе можно фотографировать изображения объектов с помощью комплекта визуализации на базе ф/к (в комплект не входит) и выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (в комплект не входит). Комплект визуализации и видеоокуляр устанавливаются в третий вертикальный выход визуальной насадки.
Технические характеристики микроскопа Микромед ПОЛАР 3
| Увеличение микроскопа, крат |
40 — 2000 |
| Визуальная насадка |
тринокулярная, диоптрийная настройка +-5 диоптрий на левом тубусе, посадочный диаметр окуляров 30 мм |
| Угол наклона визуальной насадки, град |
30 |
| Регулируемое межзрачковое расстояние, в пределах, мм |
48-75 |
| Увеличение насадки |
1 |
| Окуляры |
широкопольные с удаленным зрачком 10/22; 16/16; 20/12; (5/18*; 12,5/15* — опция) |
| Револьверное устройство |
на 5 объективов с центрируемыми гнездами |
| Тип коррекции объективов |
SF Plan (Strain Free Planachromat) — планахроматы, без напряжений, рассчитаны на длину тубуса «бесконечность» |
| Объективы |
4х/0,1; 10х/0,25; 20х/0,40; 40х/0,65; 60х/0,80; 100х/1,25 |
| Предметный столик, мм |
круглый, вращающийся на 360 градусов, диаметр 160 |
| Диапазон перемещения препарата, мм |
Препаратоводитель обеспечивает перемещение препаратов размерами 46х26мм и 75х26 в двух взаимно перпендикулярных направлениях 30 х 25 мм |
| Диапазон перемещения столика по высоте, мм |
25 |
| Конденсорное устройство |

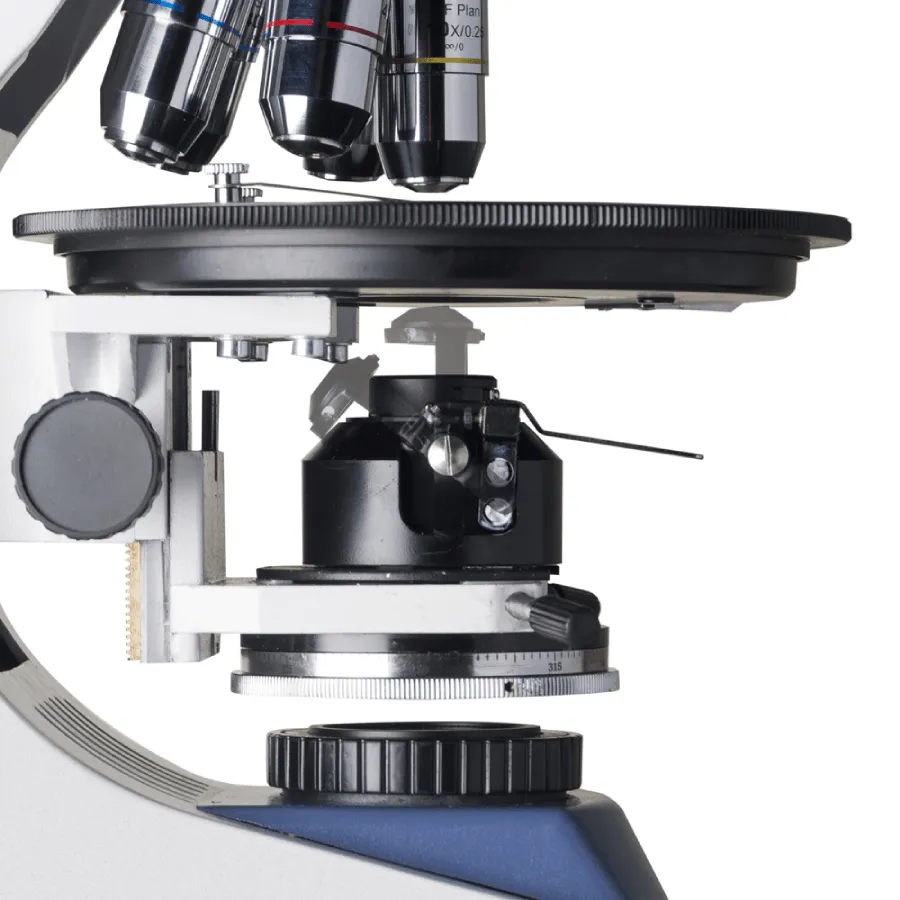

Центрируемый конденсор двухлинзовый апланатический, числовая апертура 1,3. С регулируемой ирисовой диафрагмой и встроенным поляризатором, вращающимся на 360 градусов |
| Источник проходящего света |
галогенная лампа 12В/30Вт, цоколь G4 |
| Источник отраженного света |
галогенная лампа 12В/30Вт, цоколь G6 |
| Источник питания — сеть переменного тока, В/Гц |
220+-22/50 |
| Габаритные размеры, мм |
600х550х230 |
| Масса, не более, кг |
15 |
Комплектация микроскопа:
- Штатив микроскопа (со встроенным в основание источником питания, фокусировочным механизмом, с предметным столиком и револьвером) — 1
- Конденсор — 1 — На штативе
- Тринокулярная насадка — 1
- Промежуточный тубус с линзой Бертрана — 1
- Осветительное устройство отраженного света — 1
- Осветитель проходящего света — 1 — Встроен в основание штатива
- Пятигнездный револьвер с центрируемыми гнездами — 1 — На штативе
- Предметный стол круглый вращаемый D160 мм — 1 — На штативе
- Объектив-планахромат 4х/0,1 беск./- — 1 — На револьвере или в отдельной упаковке
- Объектив-планахромат 10х/0,25 беск./- — 1 — На револьвере или в отдельной упаковке
- Объектив-планахромат 20х/0,40 беск./0,17 — 1 — На револьвере или в отдельной упаковке
- Объектив-планахромат 40х/0,65 беск./0,17 — 1 — На револьвере или в отдельной упаковке
- Объектив-планахромат 60х/0,80 беск./0,17 — 1 — На револьвере или в отдельной упаковке
- Объектив-планахромат 100х/1,25 беск./0,17 — 1 — На револьвере или в отдельной упаковке
- Окуляр 10х/22 — 2
- Окуляр 10х/22 со шкалой (цена деления шкалы 0,1 мм) — 1
- Окуляр 10х/22 с перекрестием — 1
- Окуляр 10х/22 с сеткой — 1
- Окуляр 16х/16 — 2
- Окуляр 20х/12 — 2
- Окуляр 5х/18 — 2 — Не входит в комплект – поставляется по доп. заказу
- Окуляр 12,5х/11 — 2 — Не входит в комплект – поставляется по доп. заказу
- Наглазники на окуляры — 2
- Объект-микрометр 0,01 мм — 1 — В футляре
- Препаратоводитель — 1
- Пластинка гипс λ в оправе — 1
- Пластинка слюда λ/4 в оправе — 1
- Кварцевый клин 4λ в оправе — 1
- Светофильтр ND25 — 1
- Светофильтр LBD-2 — 1
- Светофильтр IF550 — 1
- Светофильтр голубой в оправе — 1
- Лампа галогенная 12В, 30Вт цоколь G4 проходящего света — 2 — Одна в осветителе
- Лампа галогенная 12В, 30Вт цоколь G6 отраженного света — 2 — Одна в осветителе
- Вставка плавкая — 2 — Одна в осветителе, одна в запасном блоке
- Адаптер (С-Mount) — 1 — Не входит в комплект – поставляется по доп. заказу
- Винт центрировочный — 2
- Ключ шестигранник — 1
- Колпачок в окулярном тубусе — 2
- Заглушка на тринокулярной насадке — 1
- Заглушка на штативе — 1
- Заглушка на осветительном устройстве отраженного света — 2
- Заглушка на промежуточном тубусе — 2
- Сетевой шнур — 1
- Чехол — 1
- Руководство по эксплуатации — 1
