Описание

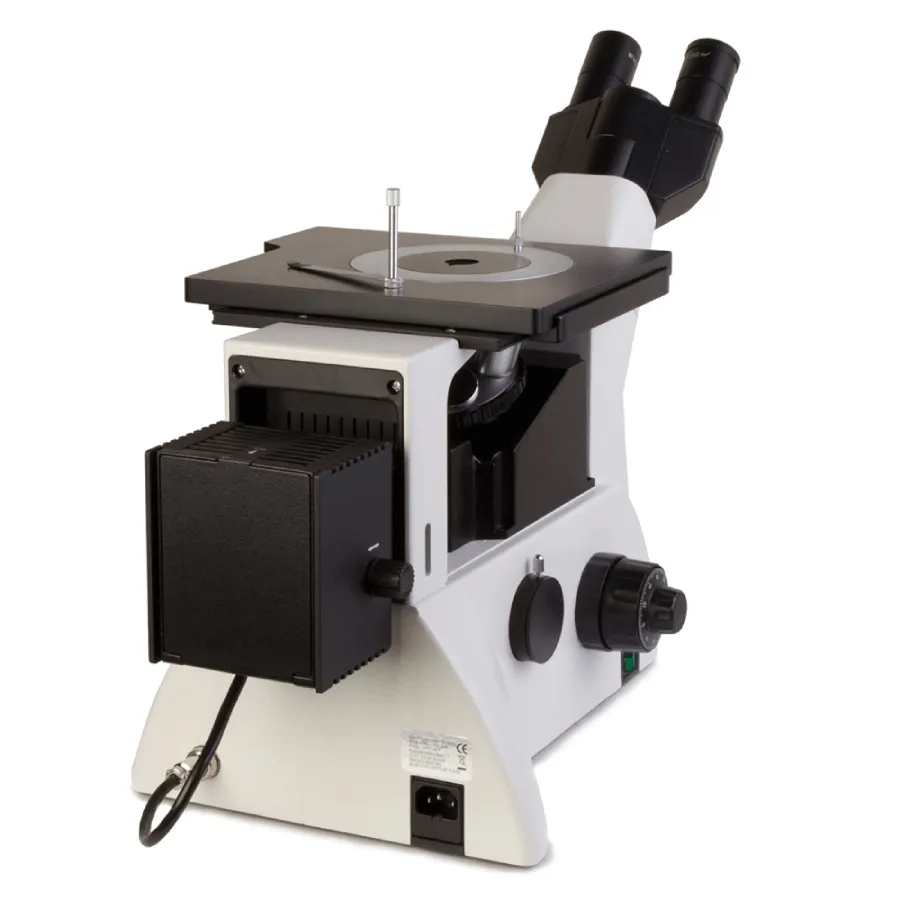

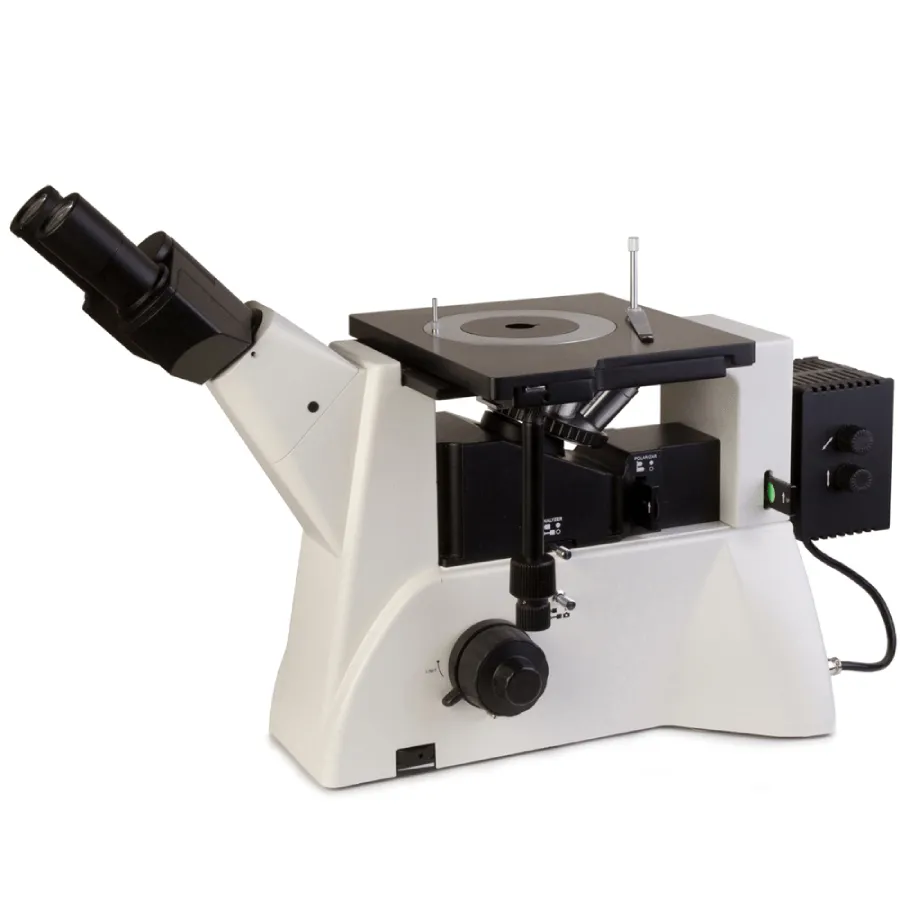

Микромед МЕТ-2 — это металлографический микроскоп. Используется для визуального наблюдения микроструктуры металлов, сплавов и других непрозрачных объектов в отраженном свете при прямом освещении в светлом, а также для исследования объектов в поляризованном свете.
Микроскоп Микромед МЕТ-2 может широко применяться в металлографических лабораториях научно-исследовательских институтов и предприятий металлургической, микроэлектронной, машиностроительной промышленности, а также в других областях науки и техники, в высших учебных заведениях.
Инвертированное строение позволяет исследовать габаритные объекты. Фокусировка осуществляется за счет перемещения по вертикали револьверного устройства, а не предметного столика. Предметный столик двукоординатный – перемещение объекта осуществляется не при помощи накладного препаратоводителя (как в модели Микромед МЕТ-1), а за счет перемещения всего столика в двух взаимно перпендикулярных плоскостях, что обеспечивает точность перемещения. Столик предусматривает перемещение объекта до 2 кг.
На микроскопе можно фотографировать изображения объектов и выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (в комплект не входит). Видеоокуляр устанавливается в специальный канал визуализации, который располагается слева в штативе. Деление светового потока 100/0 и 0/100.
Особенности микроскопа Микромед МЕТ-2
-
Современный эргономичный дизайн. Все рукоятки управления микроскопа легко доступны, при этом руки пользователя остаются в естественном положении.
-
Оптическая система микроскопа рассчитана на бесконечность.
-
Окуляры имеют поле зрения 22 мм и «удаленный зрачок», что позволяет одинаково удобно работать как в очках, так и без очков. В одном из окуляров предусмотрена диоптрийная коррекция зрения.
-
Объективы-планахроматы обеспечивают плоское изображение по всему полю зрения, что делает микроскоп МИКРОМЕД МЕТ-2 идеальным для микрофотографий.
-
Основание со встроенным блоком питания.
-
Источник света — галогеновый осветитель с регулировкой яркости расположен во внешнем фонаре, что обеспечивает холодное освещение объекта.
-
Удобная смена лампы. Лампа центрируется относительно коллектора.
-
Осветитель с вынесенной галогеновой лампой, встроенные в штатив регулируемые апертурная и полевая диафрагмы позволяют настроить равномерное освещение по Кёллеру, добиться оптимального контраста и оптического разрешения.
-
Высокоточная сборка и юстировка микроскопа позволяют исследовать интересующий наблюдателя участок препарата и не терять его из поля зрения при смене объектива.
-
Объективы парфокальны — при смене объектива объект не выходит из резкости и не требуется дополнительной фокусировки.
-
Двукоородинатный предметный столик с коаксиальными рукоятками.
-
Коаксиальный механизм грубой и точной фокусировки.
-
Фокусировка осуществляется посредством перемещения револьвера, а не столика, что позволяет не ограничивать массу исследуемых объектов.
-
Механизм блокировки грубой фокусировки для быстрой настройки микроскопа.
-
Регулировка жесткости хода грубой фокусировки.
Технические характеристики микроскопа Микромед МЕТ-2
| Увеличение микроскопа, крат |
50 — 2500 |
| Визуальная насадка |
бинокулярная |
| Угол наклона визуальной насадки, град |
45 |
| Регулируемое межзрачковое расстояние, в пределах, мм |
53-75 |
| Увеличение насадки |
1 |
| Окуляры |
широкопольные с удаленным зрачком 10/22; 15/15; 20/12; 25/10 |
| Револьверное устройство |
на 5 объективов |
| Тип коррекции объективов |
длиннофокусные планахроматы, рассчитаны на длину тубуса «бесконечность» |
| Объективы |
5х/0,12; 10х/0,25; 20х/0,4; 50х/0,70; 100х/0,85 |
| Предметный столик, мм |
242 х 200 |
| Диапазон перемещения препарата, мм |
30х30 |
| Источник отраженного света |
галогеновая лампа 6/30 |
| Источник питания — сеть переменного тока, В/Гц |
220+-22/50 |
| Габаритные размеры, мм |
614х394х250 |
| Масса, не более, кг |
10 |
Комплектация микроскопа:
-
Штатив с коаксиальными рукоятками фокусировки, встроенным каналом визуализации и встроенным блоком питания — 1
-
Револьвер на 5 позиций объективов — 1 — На штативе
-
Фонарь с галогенной лампой 6V30W, регулируемой в трех плоскостях — 1
-
Визуальная бинокулярная насадка с углом наклона 45° и регулируемым межзрачковым расстоянием 53-75 мм — 1
-
Объектив-планахромат PL L5х/0,12 WD 26.1 мм — 1 — На револьвере
-
Объектив-планахромат PL L10х/0,25 WD 20.2 мм — 1 — На револьвере
-
Объектив-планахромат PL L20х/0,40 WD 8.80 мм — 1 — На револьвере
-
Объектив-планахромат PL L50х/0,70 WD 3.68 мм — 1 — На револьвере
-
Объектив-планахромат PL L100х/0,85 WD 0.40 мм — 1 — На револьвере
-
Окуляр 10х/22 — 2
-
Окуляр 15х — 2
-
Окуляр 20х — 2
-
Окуляр 25х — 2
-
Окуляр 10х со шкалой — 1
-
Поляризатор — 1
-
Анализатор — 1
-
Пластина с набором светофильтров (голубой, зеленый, желтый, матовый) — 1
-
Двукоородинатный предметный стол 242х200 мм. Диапазон перемещения 30х30 мм — 1 — На штативе
-
Вкладыш на предметный стол круглый диаметром 130 мм — 1
-
Центрируемая полевая диафрагма — 1 — в штативt
-
Апертурная диафрагма — 1 — в штативt
-
Лампа галогенная 6В, 30Вт — 2 — Одна в осветителе
-
Вставка плавкая — 3 — Одна в осветителе, одна в запасном блоке
-
Заглушка на гнезде револьвера — 1 — на револьвере
-
Заглушка в тубусах визуальной насадки — 2 — Установлены в тубусы визуальной насадки
-
Адаптер (С-Mount) — 1
-
Прижим — 1
-
Винт крепления прижима — 1
-
Ключ-шестигранник крепления визуальной насадки — 1
-
Ключ-шестигранник центрировки полевой диафрагмы — 2
-
Отвертка — 1
-
Сетевой шнур — 1
-
Чехол — 1
-
Руководство по эксплуатации — 1
