Описание

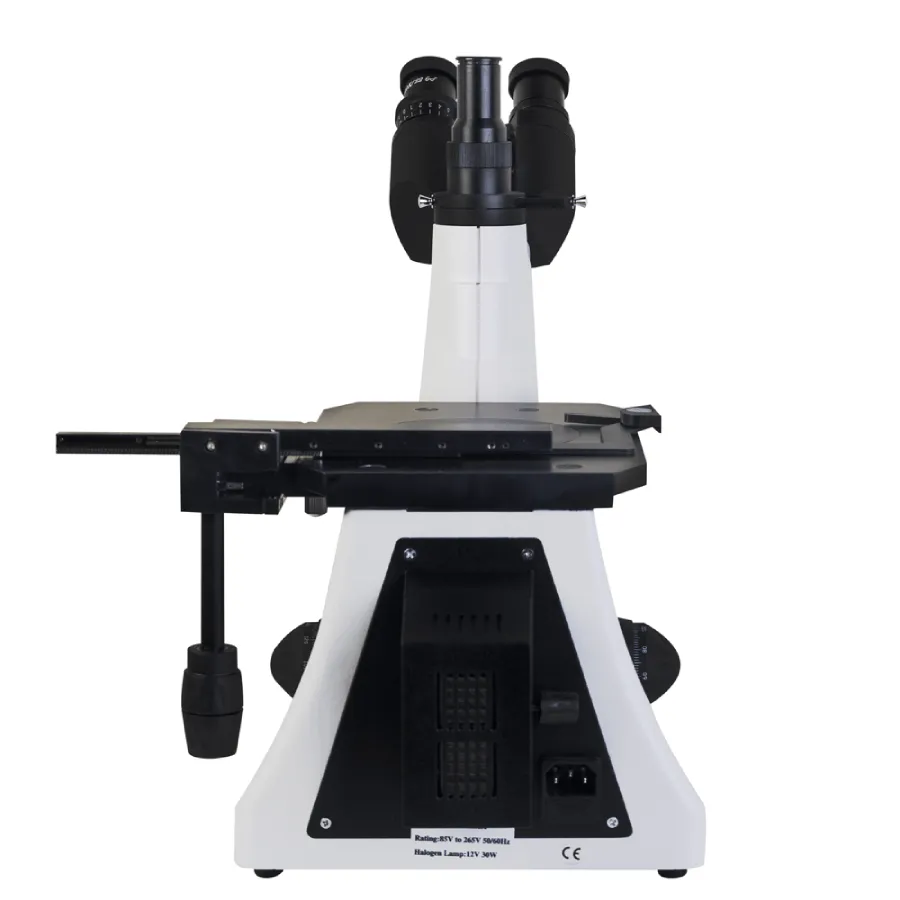

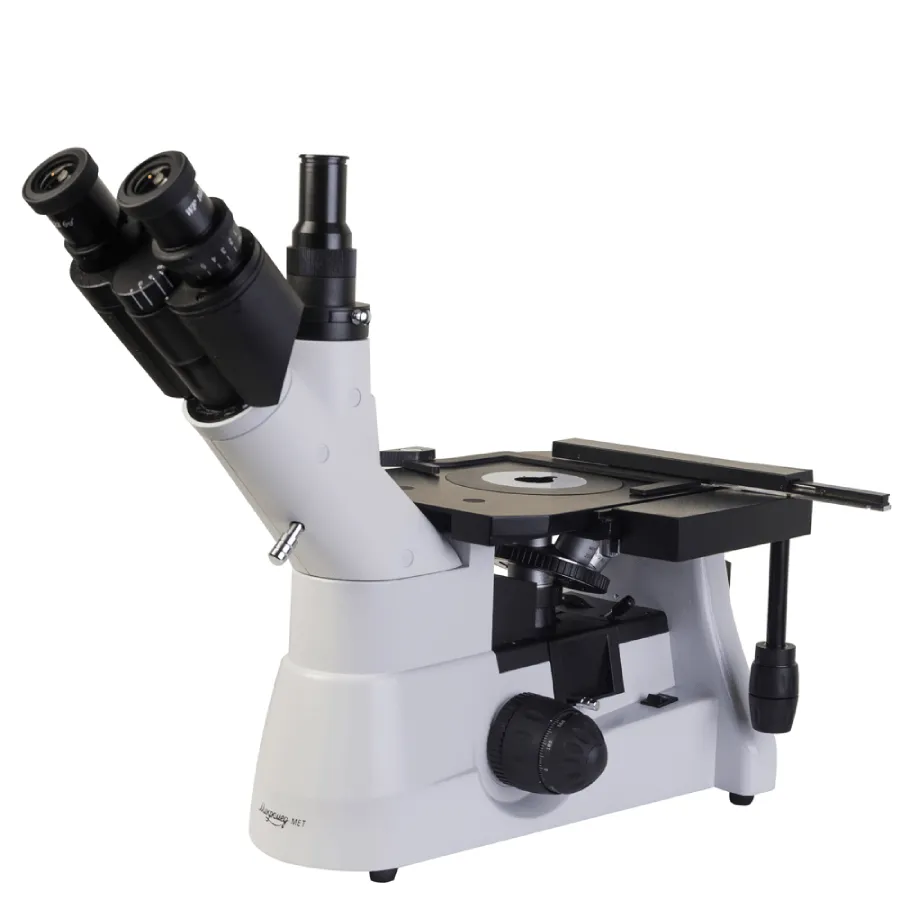

Микромед МЕТ — это металлографический микроскоп. Используется для визуального наблюдения микроструктуры металлов, сплавов и других непрозрачных объектов в отраженном свете при прямом освещении в светлом поле, а также для исследования объектов в поляризованном свете.
Микроскоп применяется для контроля качества металлов и сплавов и исследования их структуры. Инвертированное строение позволяет исследовать габаритные объекты. Фокусировка осуществляется за счет перемещения по вертикали револьверного устройства, а не предметного столика, что снимает с исследуемых объектов ограничение по массе.
Микроскоп Микромед МЕТ может широко применяться в металлографических лабораториях научно-исследовательских институтов и предприятий металлургической, микроэлектронной, машиностроительной промышленности, а также в других областях науки и техники, в высших учебных заведениях.
На микроскопе можно фотографировать изображения объектов с помощью комплекта визуализации на базе ф/к (в комплект не входит) и выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (в комплект не входит). Комплект визуализации и видеоокуляр устанавливаются в третий вертикальный выход визуальной насадки.
Особенности микроскопа Микромед МЕТ
- Современный эргономичный дизайн. Все рукоятки управления микроскопа легко доступны, при этом руки пользователя остаются в естественном положении
- Оптическая система микроскопа рассчитана на бесконечность
- Окуляры имеют поле зрения 22 мм, диоптрийную коррекцию зрения и «удаленный зрачок», что позволяет одинаково удобно работать как в очках, так и без очков
- Объективы-планахроматы обеспечивают плоское изображение по всему полю зрения, что делает микроскоп МИКРОМЕД МЕТ идеальным для микрофотографий
- Основание со встроенным блоком питания и осветителем с регулировкой яркости
- Высокоточная сборка и юстировка микроскопа позволяют исследовать интересующий наблюдателя участок препарата и не терять его из поля зрения при смене объектива
- Объективы парфокальны — при смене объектива объект не выходит из резкости и не требуется дополнительной фокусировки
- Неподвижный предметный столик. Двукоородинатный препаратоводитель с коаксиальными рукоятками
- Коаксиальный механизм грубой и точной фокусировки
- Фокусировка осуществляется посредством перемещения револьвера, а не столика, что позволяет не ограничивать массу исследуемых объектов
- Регулировка жесткости хода грубой фокусировки
Технические характеристики микроскопа Микромед МЕТ
| Увеличение микроскопа, крат |
50 — 500 (25* — 2000*) |
| Визуальная насадка |
тринокулярная, диоптрийная настройка +-5 диоптрий на правом тубусе, посадочный диаметр окуляров 30 мм |
| Угол наклона визуальной насадки, град |
45 |
| Регулируемое межзрачковое расстояние, в пределах, мм |
50-75 |
| Увеличение насадки |
1 |
| Окуляры |
широкопольные с удаленным зрачком 10/22; (5/18*; 12,5/15*; 16/16*; 20/12* — опция) |
| Револьверное устройство |
на 5 объективов |
| Тип коррекции объективов |
длиннофокусные планахроматы, рассчитаны на длину тубуса «бесконечность» |
| Объективы |
5x/0,12; 10x/0,25; 20х/0,40; 50x/0,55; (100x/0,80 — опция) |
| Предметный столик, мм |
242×172 |
| Диапазон перемещения препарата, мм |
75×50 |
| Источник отраженного света |
галогеновая лампа 12В/30Вт |
| Источник питания — сеть переменного тока, В/Гц |
220+-22/50 |
| Габаритные размеры, мм |
530x380x250 |
| Масса, не более, кг |
9 |
Комплектация микроскопа:
- Штатив микроскопа со встроенным в основание и источником питания и тринокулярной насадкой — 1 шт.
- Осветитель — 1 шт. — на штативе
- Пятигнездный револьвер с объективами — 1 — на штативе
- Объектив-планахромат L MPlan 5х/0,12 f=200 FN26 WD14,47 — 1 — на револьвере или в отдельной упаковке
- Объектив-планахромат L MPlan 10х/0,25 f=200 FN26 WD 16 мм — 1 — на револьвере или в отдельной упаковке
- Объектив-планахромат L MPlan 20х/0,40 f=200 FN26 WD 12 мм — 1 — на револьвере или в отдельной упаковке
- Объектив-планахромат L MPlan 40х/0,65 f=200 FN26 WD 3,5 мм — 1 — поставляется по доп. заказу
- Объектив-планахромат L MPlan 50х/0,55 f=200 FN26 WD 5,10 мм — 1 — на револьвере или в отдельной упаковке
- Объектив-планахромат L MPlan 100х/0,80 беск./0 f200 FN26 WD 3.01 — 1 — поставляется по доп. заказу
- Окуляр 10х/22 — 2 шт.
- Окуляр 10х/22 со шкалой (цена деления 0,1 мм) — 1 шт.
- Видеоокуляр — 1 шт. — поставляется по доп. заказу
- Объект-микрометр отраженного света 0,01 мм — 1 шт.
- Диск со светофильтрами (поляризатор, нейтральный, желтый, зеленый, синий) — 1 шт. — в штативе
- Анализатор — 1 шт. — в штативе
- Предметный стол 170х240 мм — 1 шт — На штативе
- Вкладыш на предметный стол круглый — 1 шт.
- Рамка на предметный стол прямоугольная — 1 шт.
- Вкладыш к рамке круглый — 2 шт.
- Вставка к предметному столу — 1 шт.
- Препаратоводитель — 1 шт. — На вставке к предметному столу
- Центрируемая диафрагма — 1 шт. — Встроена в штатив
- Наглазник на окуляр — 2 шт.
- Лампа галогенная 12В, 30Вт — 2 шт. — Одна в осветителе
- Вставка плавкая — 3 шт. — Одна в осветителе, одна в запасном блоке
- Заглушка на гнезде револьвера — 1 шт.
- Заглушка на тринокулярной насадке — 1 шт.
- Адаптер (С-Mount) — 1 шт.
- Сетевой шнур — 1 шт.
- Чехол — 1 шт.
- Руководство по эксплуатации — 1 шт.
