Описание

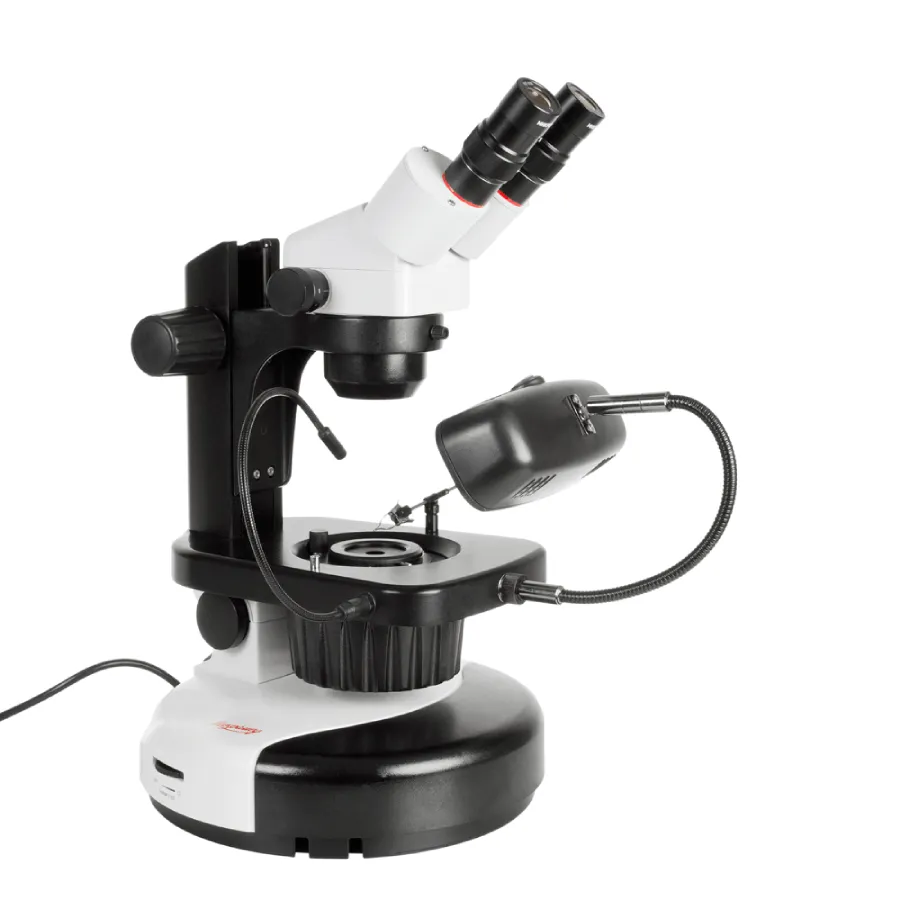

MC-2-ZOOM Jeweler — это стереоскопический микроскоп. Используется в ювелирной промышленности для геммологических исследований.
Особенности микроскопа MC-2-ZOOM Jeweler
- Наблюдение может производиться в отраженном и проходящем свете.

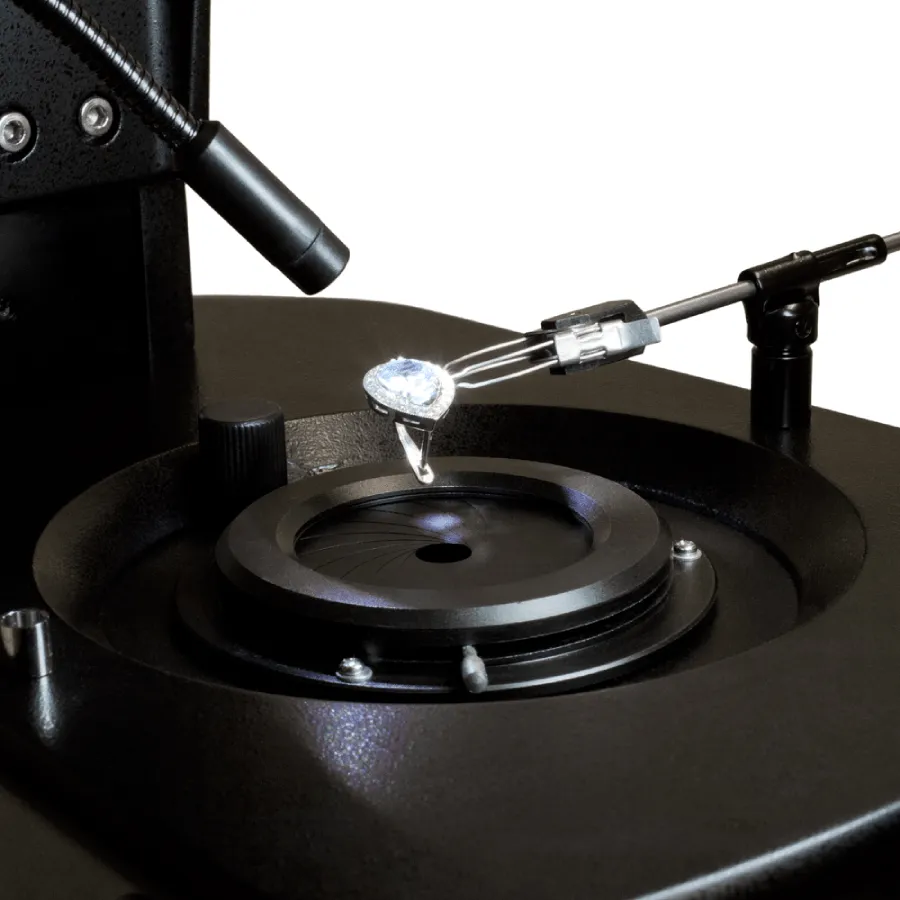

- Всевозможные встроенные и накладные осветители отраженного и проходящего света, специальные темнопольные устройства и держатели предназначены для комфортного освещения сложных ювелирных объектов, для изучения не только поверхностей прозрачных и непрозрачных объектов, но и для изучения прозрачного камня по всему объему.
- При изменении увеличения объектива или увеличения окуляров рабочее расстояние не изменяется и составляет 85 мм. Но его можно увеличить до 172 мм или уменьшить до 28 мм с помощью дополнительных насадок на объектив, изменяющих и общее увеличение микроскопа.
- Общий диапазон системы смены увеличения от 2,5 до 160 крат, в базовой комплектации – от 10 до 40 крат.
- Конструкция визуальной насадки микроскопа позволяет выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (видеоокуляр в стандартную комплектацию не входит). Видеоокуляр устанавливается в тубус микроскопа вместо окуляра при помощи переходника 23,2 мм — 30,5 мм. Переходник идет в комплекте с видеоокуляром.
Технические характеристики микроскопа MC-2-ZOOM Jeweler
Увеличение микроскопа, крат | 10-40 (2,5*-160* — опция) |
Визуальная насадка | бинокулярная, поворотная на 360 градусов, диоптрийная настройка +-5 диоптрий — на обоих тубусах, посадочный диаметр окуляров 30,5 мм |
Угол наклона визуальной насадки, град | 45 |
Регулируемое межзрачковое расстояние, в пределах, мм | 55-75 |
Окуляры | 10х/23; (5х/20*; 15х/15*; 20х/10*; 10х/20 со шкалой* — опция) |
Объектив панкратический, крат | 1-4 |
Рабочее расстояние, мм | 85 (172*-28* — опция) |
Поле зрения, мм | 23-5,5 (52*-1,5* — опция) |
Предметный столик, мм | 200х170 оснащен специальными держателями и встроенными осветителями |
Источник проходящего света | галогеновая лампа 12В/30Вт |

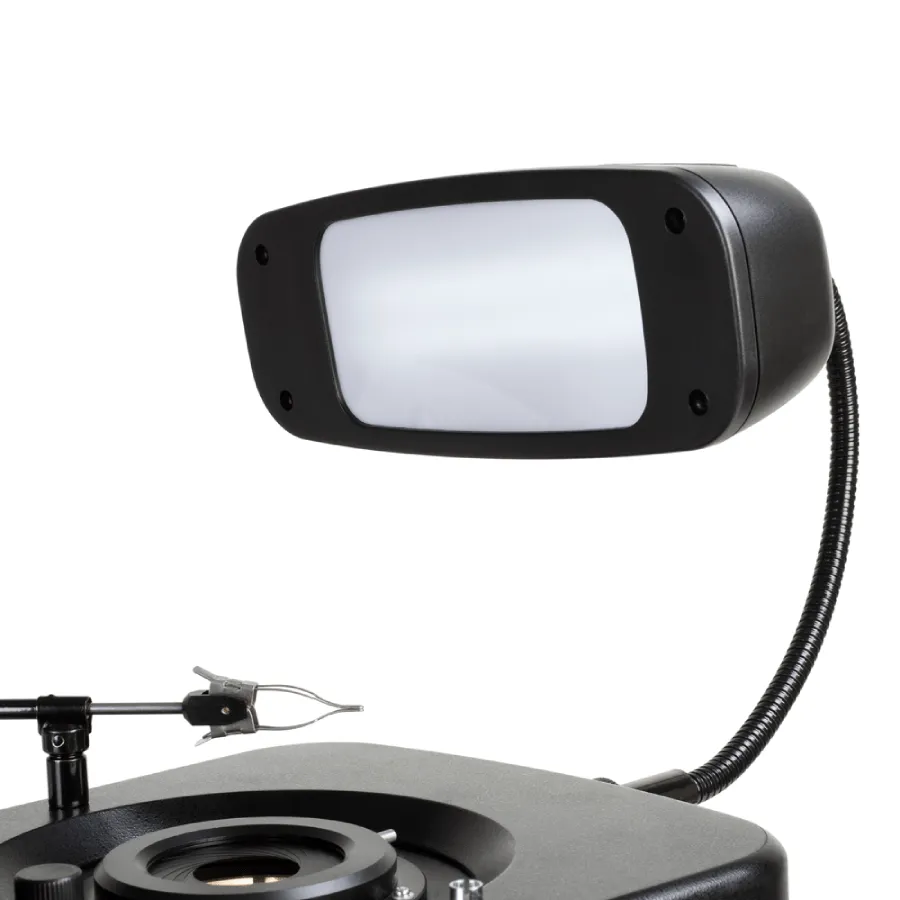

Источник отраженного света | точечный светодиодный осветитель и люминесцентынй осветитель |
Источник питания — сеть переменного тока, В/Гц | 220+-22/50 |
Габаритные размеры, мм | 280×280х500 |
Масса, не более, кг | 8,0 |
Увеличение микроскопа с каждой парой сменных окуляров и при всех увеличениях объективной части
Объективной части увеличение | Окуляр 5х | Окуляр 10х | Окуляр 15х | Окуляр 20х | |
Стандартный объектив | 1 ~ 4х | 5 ~ 20х | 10 ~40х | 15 ~ 60х | 20~80х |
С насадкой 0,5х | 0,5 ~ 2х | 2,5~10х | 5 ~ 20х | 7,5 ~ 30х | 10~40х |
С насадкой 0,75х | 0,75 ~ 3х | 3,75~15х | 7,5~30х | 11,25~45х | 15~60х |
С насадкой 1,5х | 1,5 ~ 6х | 7,5 ~ 30х | 15~60х | 22,5~90х | 30~120х |
С насадкой 2х | 2 ~ 8х | 10 ~ 40х | 20~80х | 30 ~ 120х | 40~160х |
Рабочее расстояние и диаметр поля зрения микроскопа в плоскости объекта с каждой парой сменных окуляров и при всех увеличениях объективной части
Увеличение объективной части | Рабочее расстояние, мм | Поле с окуляром 5х, мм | Поле с окуляром 10х, мм | Поле с окуляром 15х, мм | Поле с окуляром 20х, мм | |
Стандартный объектив | 1 ~ 4х | 85 | 20-5 | 23-5,5 | 15,5-4 | 10,5-3 |
С насадкой 0,5х | 0,5 ~ 2х | 172 | 40-11 | 52-12 | 36-8,5 | 25-5,8 |
С насадкой 0,75х | 0,75 ~ 3х | 95 | 25-6,5 | 30-7 | 21-5 | 14-3,5 |
С насадкой 1,5х | 1,5 ~ 6х | 42 | 13-3,5 | 15-4,8 | 10,5-2,5 | 7-1,8 |
С насадкой 2х | 2 ~ 8х | 28 | 10-2,5 | 11,5-3 | 8-2 | 5,5-1,5 |
