Мельница шаровая лабораторная МШЛ-1П, объем до 16 л

Описание

МШЛ-1П Лабораторная шаровая мельница — специальное оборудование для помола различных материалов, включая руду и строительные материалы. Дробление материала происходит с помощью шаров (мелющих тел).

Мельницы, предлагаемые компанией КОЛБА, подходят для сухого и мокрого помола.

Преимущества лабораторной шаровой мельницы МШЛ-1П

• Отличается от МШЛ-1С тем, что высота рамы подобрана таким образом, что ее удобно использовать при установке на пол или на небольшое возвышение.
• МШЛ-1П комплектуется пультом управления с программируемым частотным регулятором оборотов с функцией плавного пуска и торможения, размольными барабанами и мелющими телами.
• Возможно взрывозащищенное исполнение приводной части (опция).

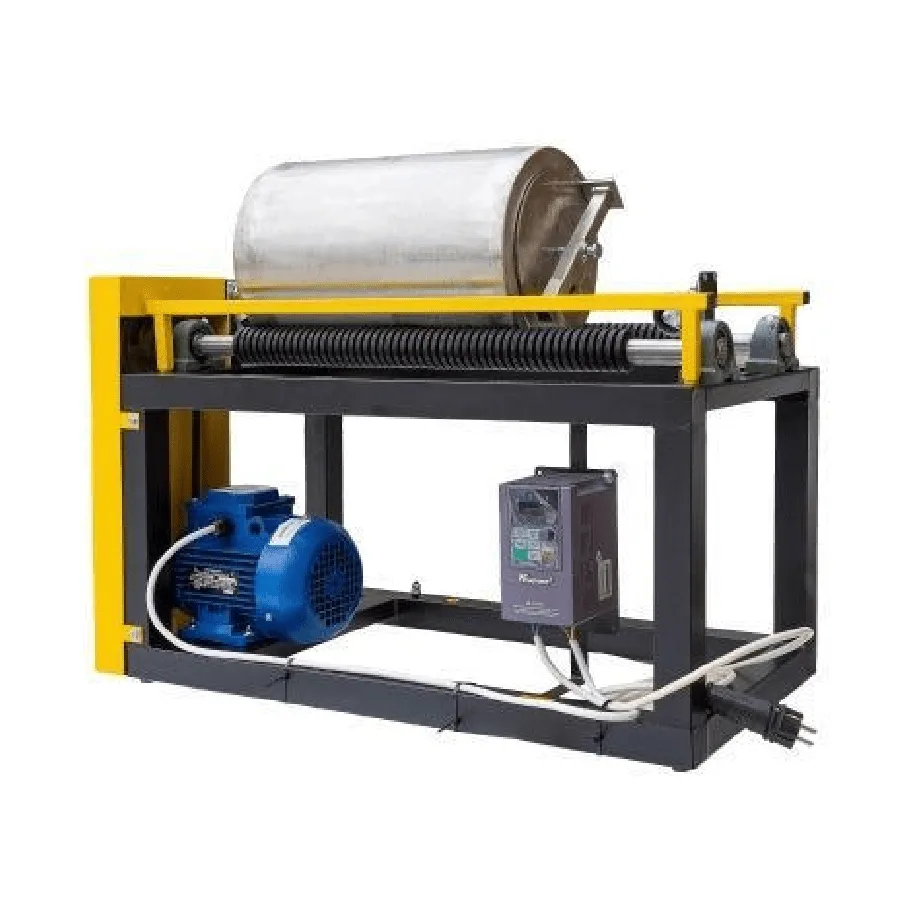

Конструкция приводной части лабораторной шаровой мельницы

Приводная часть лабораторной мельницы состоит из рамы с закрепленными на ней агрегатами.
Рама выполнена из профильной трубы и окрашена порошковым способом.
В элементы рамы вмонтированы указатели уровня для корректной установки по горизонтали в двух плоскостях с помощью регулируемых опор.

Все вращающиеся части закрыты металлическим съемным кожухом.

В нижней части установлен электродвигатель и пульт управления с программируемым частотным регулятором оборотов, с функциями плавного пуска и торможения (во взрывозащищенном исполнении пульт управления выносится на расстояние от мельницы).

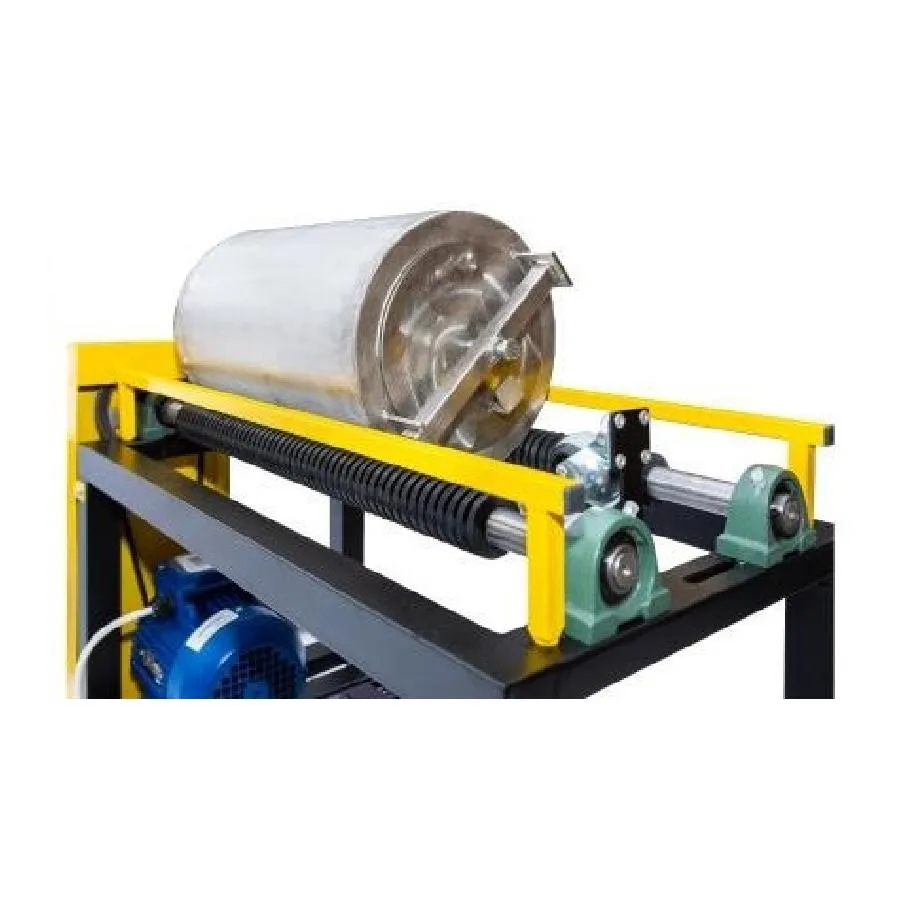

В верхней части в подшипниковых опорах закреплены два металлических вала, покрытых термостойкой резиной (во взрывозащищенном исполнении валы изготавливаются из берилиевой бронзы во избежание искрообразования).

Подшипниковые узлы снабжены пресс-масленками для облегчения технического обслуживания.
На один из валов насажен шкив и через клиновой ремень он получает вращательное усилие от двигателя. Данный вал жестко закреплен на раме мельницы. Второй вал может смещаться по раме для регулировки межвалкового расстояния.
Расстояние между валками можно увеличивать или уменьшать в заданных пределах с помощью механизма регулировки расстояния между ними.

Стандартно металлические размольные барабаны изготавливаются с толщиной стенок 4мм.
Этой толщины достаточно для долгой беспроблемной работы, но по желанию Заказчика толщину металла можно увеличить.

На одну приводную установку лабораторной мельницы МШЛ можно купить несколько различных барабанов.

Исходя из материала и объема, подбираются мелющие тела – шарики, ролики, стержни. Самой популярной формой мелющих тел являются шарики. Диаметр и материал шарика подбирается по технологии помола.

Процесс помола в МШЛ-1П:

Во время вращения барабана, заполненного мелющими телами (шарами) и перемалываемым материалом (в условиях «мокрого помола» еще и жидкостью), происходит ударно-истирающее воздействие на перемалываемый материал шарами и стенками размольного барабана.
Движение шаров во время помола можно разделить на «каскадное», во время которого шары не отрываются от стенок барабана,  «водопадное», при котором мелющие тела отрываясь от стенок, ударяют по материалу и смешанное, которого можно добиться при установлении скорости вращения в 75% от критических оборотов.

Для реализации данных режимов работы применяется программируемый пульт управления с частотным регулятором оборотов и с функцией плавного пуска и торможения.

При «каскадном» движении материал преимущественно подвержен истирающему воздействию, а при «водопадном» преобладают ударные нагрузки на материал. В наших лабораторных мельницах можно программировать цикл помола начиная с «водопадного» движения и продолжая «каскадным», истирающим воздействием. При регулировке скорости вращения не следует забывать о «критических оборотах», при которых мелющие тела и материал удерживаются на стенках барабана центробежной силой и процесс помола прекращается.

Порядок работы:

• Установленную на твердую ровную поверхность приводную часть лабораторной мельницы выставить по уровню в двух плоскостях.
  Для этих целей можно воспользоваться вмонтированным в раму уровнем;
• Произвести подключение к электросети и выполнить заземление корпуса;
• Загрузить в вертикально установленный размольный барабан мелющие тела и сырье в пропорциях, согласованных по технологии помола;
• Установить прокладку, и плотно закрыть крышку и до упора затянуть запирающий механизм;
• Выставить расстояние между валками приводной части согласно диаметру барабана;
• Уложить барабан на валки приводной части:
• Установить на пульте управления скорость вращения и время помола и нажать кнопку «Пуск»;
• По окончании времени работы выгрузить содержимое на сито для разделения перемолотого материала и мелющих тел;

Лабораторная шаровая мельница МШЛ-1П обладает следующими характеристиками:

Компания КОЛБА продает лабораторные мельницы в полном комплекте. В комплект поставки приводной части входит:

1. Лабораторная шаровая мельница (приводная часть).
2. Блок управления с частотным регулятором.
3. Паспорт на лабораторную мельницу совмещенный с инструкцией по эксплуатации.
4. Паспорт на электродвигатель.
5. Паспорт на частотный преобразователь.
6. Сертификат соответствия.
7. Протокол испытаний
8. Упаковка, обеспечивающая сохранность при транспортировке.

МШЛ-1П комплектуется пультом управления с программируемым частотным регулятором оборотов с функцией плавного пуска и торможения, размольными барабанами и мелющими телами. Возможно взрывозащищенное исполнение приводной части. Для заказа комплекта необходимо выбрать объем и материал размольного барабана и соответствующие мелющие тела.

Модели и особенности шаровых лабораторных мельниц

Размеры размольных барабанов:

Лабораторные мельницы МШЛ можно использовать с размольными барабанами от 0,5 до 26 литров.

Размольные барабаны могут быть выполнены из следующих материалов:

• Керамика. Российского производства по ГОСТ 9147-80. Применяются при работе с любым материалом, в размоле которого не допускается присутствие намола железа.
• 12х18н10т — пищевая нержавеющая сталь, практически универсальная, в сочетании с кислотоупорной прокладкой под крышку, выдерживают любую агрессивную среду (Возможна полиуретановая футеровка);
• Ст-3 — бюджетный вариант для сухих неагрессивных проб или партий материала (Возможна полиуретановая футеровка).

В таблице представлены размеры керамических (фарфоровых) размольных барабанов:

Ниже показаны размеры металлических размольных барабанов:

В ассортименте также шарики размольные различных диаметров из алюбита, циркония, стали ГОСТ 3722-2014 и из нержавеющей стали.
Укомплектовать размольный барабан лабораторной мельницы МШЛ можно шариками одного диаметра или сделать набор из разных диаметров.

Количество мелющих тел подбирается исходя из правил загрузки шаровой лабораторной мельницы:

• 30-40% от объема — перемалываемый материал и жидкость (в случае «мокрого» помола);
• 30-40% от объема — шаровая загрузка;
• 60- 70% остается пустым для обеспечения ударно-истирающего воздействия на размалываемый материал.

Для заказа комплекта необходимо указать:

• Модель приводной части;
• Количество, объем и материал барабанов;
• Материал мелющих тел (по количеству и размеру мы даем рекомендации сами).
