Описание
Кондуктометрическая поверочная установка КПУ-1 предназначена для поверки промышленных и лабораторных кондуктометров, солемеров, как отечественных, так и импортных. Аналогов в России нет!
Установка также может применяться как лабораторный кондуктометр для определения УЭП и температуры конденсата, чистых углеводородных жидкостей, растворов кислот, солей и щелочей, применяемых в энергетике, химической и нефтехимической промышленности.
Отличительные особенности КПУ-1:
- абсолютная погрешность замера температурных показателей – 0.2 градуса;
- температура изучаемой жидкости – 0-100 градусов;
- приведённая погрешность замера сигнала тока – 0.25%;
- входное сопротивление для сигнала тока – 100 Ом.

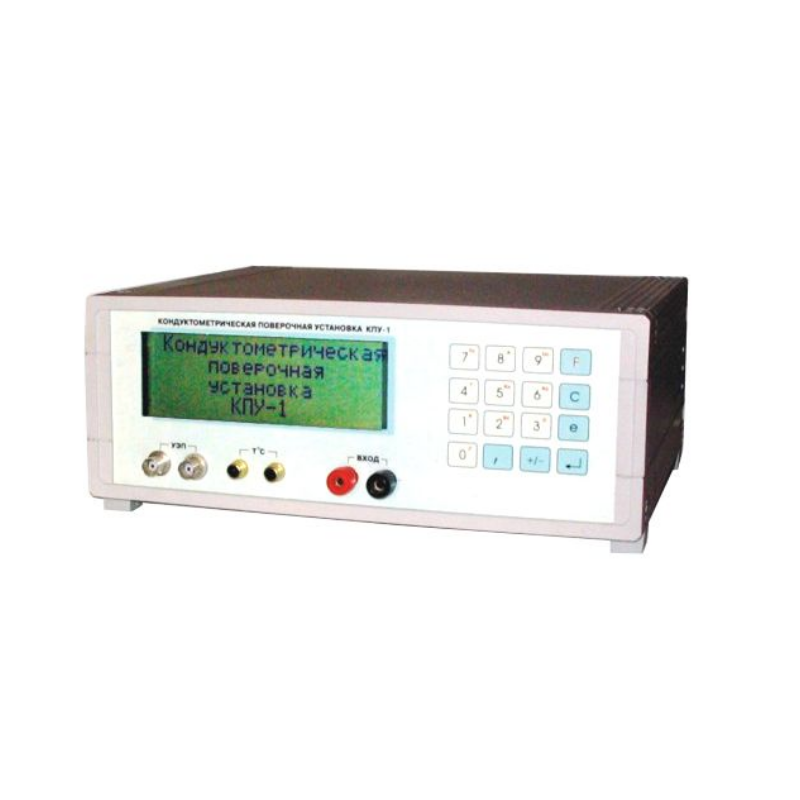

Конструкция прибора включает в себя микропроцессор, который служит для измерений и вычислений. Оборудование выводит данные на встроенный четырехстрочный экран и на компьютер при помощи цифрового интерфейса RS-232.
Также устройство применяет в своей работе первичные преобразователи УЭП, которые аттестованы. Они представляют собой ячейки с электролитом, термостатное и компрессорное устройства, набор обслуживающих компонентов. По желанию покупателя устройство может быть оснащено измерительными ячейками с электролитом, которые защищены от действия агрессивных жидкостей.
Основные режимы работы
- измерение текущего значения удельной электрической проводимости;
- измерение температуры анализируемой жидкости;
- определение удельной электрической проводимости, приведенной к заданной температуре;
- обработка аналогового сигнала поверяемого кондуктометра;
- определение приведенной и относительной погрешностей измерения УЭП, приведенной к заданной температуре, у поверяемых приборов.
Вспомогательные режимы
- определение солености воды и конденсата;
- определение концентрации растворов кислот и щелочей.
- ввод и изменение параметров выходного аналогового сигнала поверяемого кондуктометра;
- ввод и изменение коэффициентов для расчета концентрации растворов;
- ввод и изменение коэффициентов для приведение УЭП к заданной температуре;
- ввод и изменение температуры приведения для УЭП;
- ввод и изменение коэффициентов для датчика температуры.
Технические характеристики КПУ-1
| Диапазон измерения по удельной электрической проводимости, См/м: | |
| Для КПУ-1-0,06Э и КПУ-1-0,15Э (рабочий эталон) | От 1e-4 до 100 |
| Для КПУ-1-0,06Р и КПУ-1-0,15Р (рабочее средство измерения) | От 1e-6 до 100 |
| Основная погрешность измерений, % измерения удельной электрической проводимости в диапазоне измерения | |
| Для КПУ-1-0,06 | ± 0,1 |
| Для КПУ-1-0,15 | ± 0,25 |
| в диапазоне от 1e-6 до 1e-4 (См/м) для всех моделей | ± 0,50 |
| Абсолютная погрешность измерения температуры, ° С | ± 0,2 |
| Температура анализируемой жидкости, град.Целс. | От 0 до 100 |
| Диапазон измерения входного токового сигнала, мА | 0-20, 0-5, 4-20 |
| Основная приведенная погрешность измерения токового сигнала, % | ± 0,25 |
| Входное сопротивление для токового сигнала, Ом | 100 |

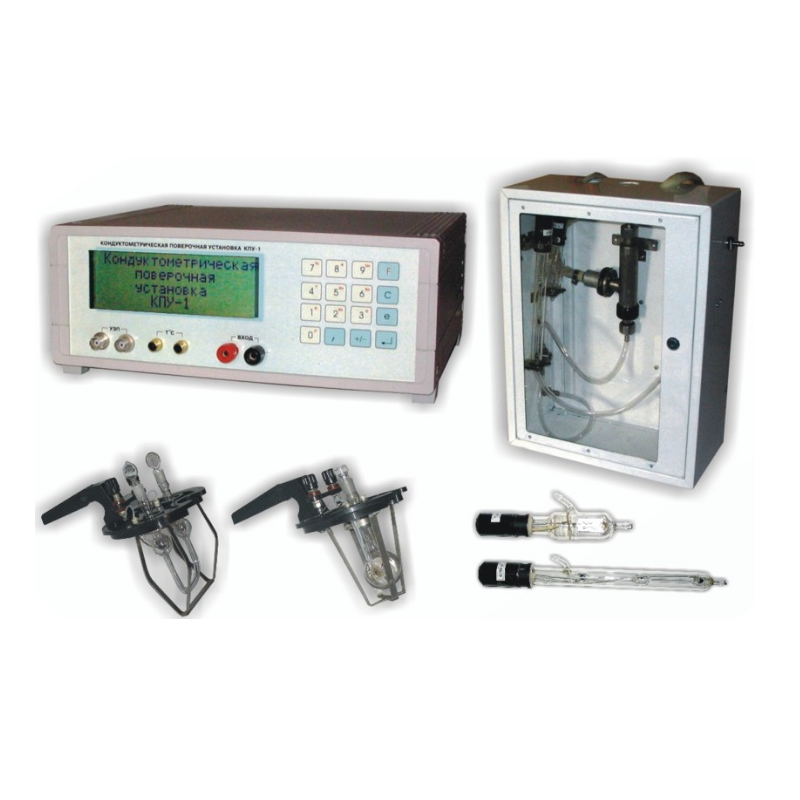

Конструктивно установка состоит из микропроцессорного измерительно-вычислительного блока с возможностью вывода информации на встроенный четырехстрочный дисплей и на компьютер посредством интерфейса RS-232, аттестованных первичных преобразователей УЭП – электролитических ячеек, полупроводникового первичного преобразователя температуры, термостата (по требованию Заказчика), компрессора и комплекта обслуживающих элементов.
Электролитические ячейки
По желанию Заказчика прибор может комплектоваться электролитическими измерительными ячейками, представленными ниже. Конструкция и материалы, из которых изготовлены ячейки, абсолютно устойчивы к воздействию агрессивных жидких сред, что позволяет исследовать практически любые растворы.
|
НАЛИВНЫЕ ЯЧЕЙКИ
|
ПРОТОЧНЫЕ ЯЧЕЙКИ | |
|
Тип А (диапазон от 1e-6 до 1e-1 См/м)
|
Тип В (диапазон от 1e-6 до 1e-1 См/м) | |
|
|
|
| Тип Б (диапазон от 1e-2 до 100 См/м) | Тип Д (диапазон от 1e-2 до 100 См/м) | |
 |
 |
Оборудование зарегистрировано в Государственном реестре средств измерений РФ. Установка поставляется с прохождением процедуры первичной проверки. Межповерочный интервал прибора составляет 1 год.
