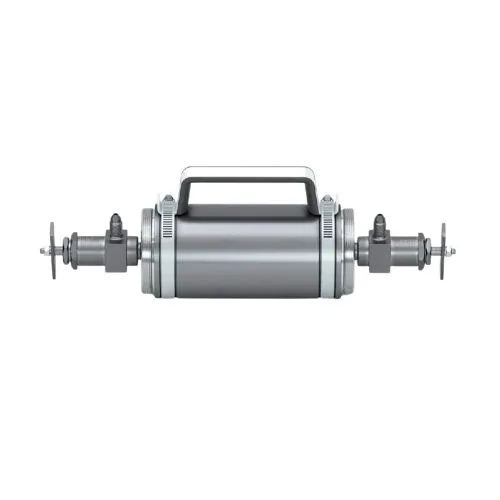

КЖО-4 Контейнер (до 35 МПа)

96 394

КЖО-4 Пробоотборник контейнер для отбора, хранения и перевозки жидкостей, газов и конденсатов, находящихся под давлением до 50 МПа (50 кгс/см2, 500Атм).



Описание

КЖО-4 Контейнер жидкостный для газа предназначен для отбора проб, транспортирования и хранения газов, жидкостей и конденсатов нефтепродуктов, находящихся под избыточным давлением до 35 МПа.

Пробоотборник КЖО-4 обладает рядом особенностей:

  • Контейнер КЖО-4 представляет из себя корпус, к которому крепятся два одинаковых вентиля для впуска и выпуска исследуемой углеводородной фазы.
  • От механических повреждений при транспортировке и хранении вентили предохраняют два съёмных защитных кожуха, установленных на корпус контейнера.
  • Для удобства транспортировки к корпусу двумя хомутами крепится ручка.

Технические характеристики пpoбooтбopникa KЖO-4:

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
1   Рабочее давление, МПа (кгс/см2) До 35,0 (356,9)
2 Испытательное давление, МПа (кгс/см2) 42,0 (428,3)
3 Рабочий объем, см3 400
4 Материал контейнера 12Х18Н10Т ГОСТ 5632-2014
5 Габаритные размеры без защитных кожухов, мм 410х90х135
6 Габаритные размеры с защитными кожухами, мм 450х90х135
7 Резьба присоединительная К 3/8 ГОСТ 6111-52
8 Масса, кг. 7,8
9 Герметичность Утечка не допускается
10 Материал корпуса вентиля 12Х18Н10Т ГОСТ 5632-2014
11 Температура для отбора проб, °С -35…+85
12 Климатическое исполнение по ГОСТ 15150-69 УХЛ 4.2

Пробоотборник — это прибор, предназначенный для отбора глубинных проб нефти, воды или газа из скважин с сохранением условий (давления, газонасыщенности) в месте отбора. Также пробоотборники используются для отбора проб нефти, газа или иной жидкости из резервуаров, трубопроводов, железнодорожных и автомобильных цистерн, подземных ёмкостей, технологических колонн, нефтеналивных танков на морских судах. Кроме того, пробоотборники могут применяться и в пищевой промышленности (известны пробоотборники для зерна, растительных масел и т. д.).

Во время хранения жидкостей возникает необходимость взятия образцов с нижних или верхних слоев, а иногда с нескольких одномоментно. Еще бывает важно установить усредненные показатели хранимой в резервуарах жидкости.

Пробоотборник позволяет в отобранных местах собирать образцы с сохранением природных параметров земли: газонасыщенности, давления. С использованием пробоотборника можно брать пробы нефтегазовых компонентов и воды из разных видов емкостей, как наземных, так и подземных:

  • трубопроводов;
  • резервуаров;
  • автомобильных и железнодорожных цистерн;
  • технологических колонн;
  • танков для перевозки нефти на морских суда.

Подготовка к отбору проб

  1. Пробоотборники подлежат осмотру перед каждым отбором пробы.
  2. При каждой смене резинового уплотнительного кольца проверяют состояние резьбы запирающей втулки и резьбы штуцера корпуса пробоотборника.
  3. Винт должен быть ввернут в запирающую втулку таким образом, чтобы при повороте запирающей втулки по часовой стрелке на один оборот в момент упора в штифт обеспечивалось полное перекрытие проходного отверстия в уплотнительном кольце, и, наоборот, при повороте запирающей втулки на один оборот до упора против часовой стрелки полностью открывалось проходное отверстие уплотнительного кольца.
  4. Проверяют наличие дополнительной прокладки в месте соединения пробоотборника с пробоотборным устройством. Утечка в соединениях при отборе проб недопустима.
  5. Перед присоединением пробоотборника продувают пробоотборную линию отбираемым продуктом для слива отстоявшейся воды и промывки линии до появления ровной струи продукта

Детали

Вес 7,8 kg
Габариты 45 × 9 × 13,5 cm
Назначение

Отбор проб газа
