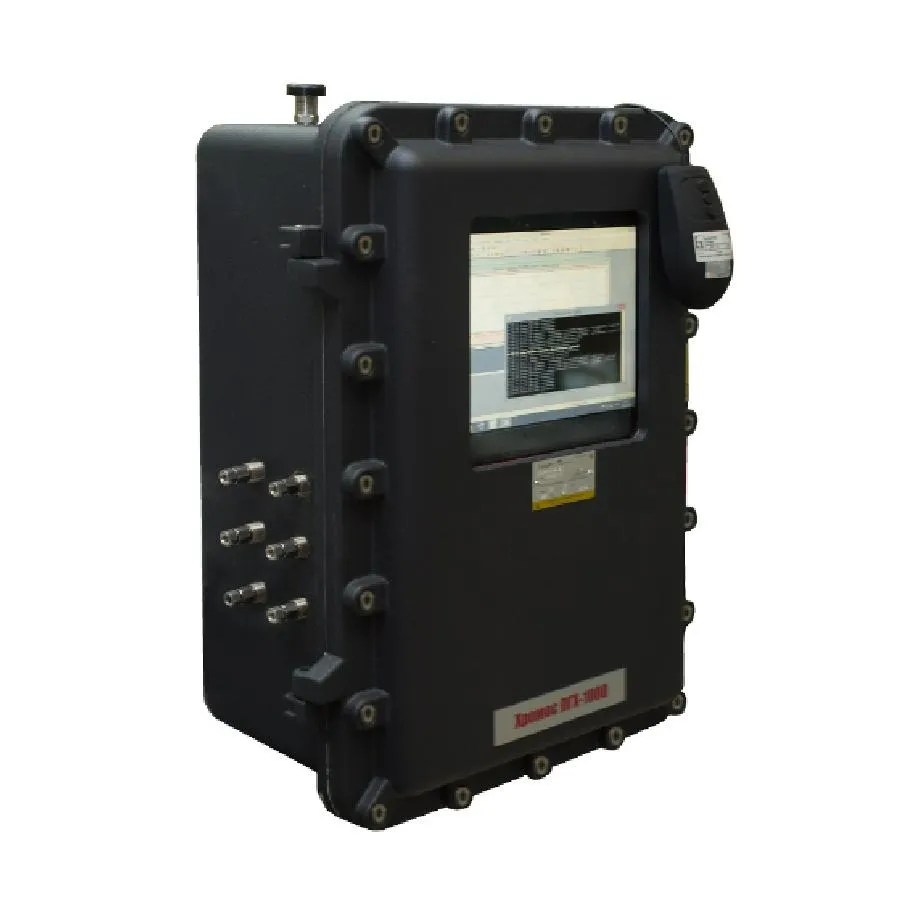

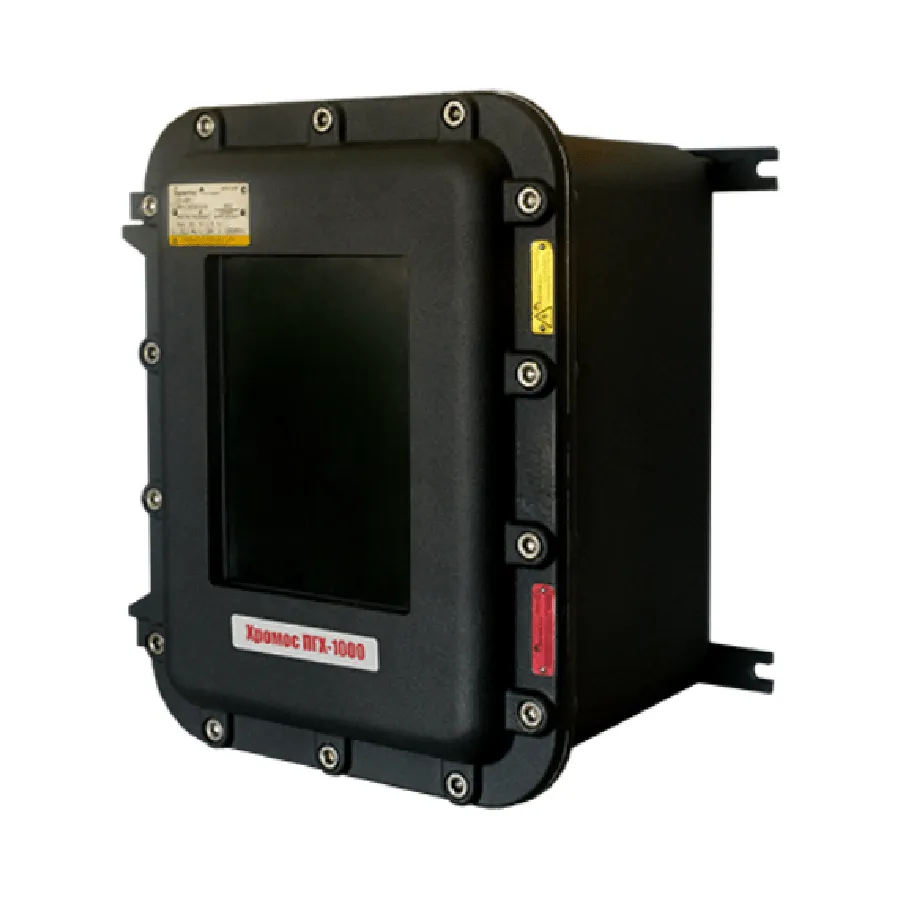

Хроматограф газовый промышленный Хромос ПГХ-1000

Описание

Хромос ПГХ-1000 — промышленный газовый хроматограф. Это инструмент непрерывного контроля состава природного газа во взрывозащищённом исполнении.

Промышленный хроматограф  предназначен для определения компонентного состава природного газа и расчёта физико-химических показателей согласно ГОСТ 31371.7-08 и применяется в узлах коммерческого учета газа, газо-насосных, газо-измерительных, газораспределительных станциях, на предприятиях электроэнергетического сектора.

Особенности прибора Хромос ПГХ-1000

• Модульная схема. Электронные и аналитические блоки прибора выполнены в модульном исполнении, при этом каждый элемент взаимозаменяем. Это существенно облегчает обслуживание прибора.
• Автоматизированная система отбора и подготовки пробы.
• Термостат «Хромос ПГХ-1000» выполнен в виде бокса и обеспечивает полную доступность к колонкам, кранам и детекторам.
• Высокая точность анализа. В производстве используются мембранные краны Valco, которые совместно с высокочувствительным детектором по теплопроводности способствуют повышению точности системы в широком диапазоне концентраций.
• Эффективный и быстрый анализ при низком расходе газа-носителя. Система микронасадочных колонок и отсутствие «мертвых» объемов  позволяет получать эффективное разделение компонентов и малое время анализа при низком расходе газа — носителя.
• Взрывозащищенное исполнение позволяет эксплуатировать прибор в местах с жесткими окружающими условиями и устанавливать во взрывоопасных зонах.
• Управление «Хромос ПГХ-1000» возможно как с рабочей станции, так и с приборной панели промышленного хроматографа. Может работать как самостоятельное устройство с выводом информации на панели.
• Компактные размеры «Хромос ПГХ-1000» позволяют разместить его в лабораториях любого размера, а также дают возможность установить прибор ближе к анализируемой пробе.
• Удаленный доступ.
• Диагностика на месте.

Технические характеристики модели Хромос ПГХ-1000:

Конструкция и основные узлы газового хроматографа

Промышленный хроматограф «Хромос ПГХ-1000» состоит из заключённого во взрывозащитную оболочку аналитического блока (сам хроматограф) и системы пробоотбора.

Аналитический блок: основные узлы

• детекторы ДТП;
• система микронасадочных колонок;
• мембранные краны Valco;
• блок электроники;
• контроллер;
• 10 дюймовый LSD монитор;
• одноплатный промышленный компьютер с предустановленным программным обеспечением Хромос.

Система пробоотбора: основные узлы

• регулятор давления в корпусе из нержавеющей стали;
• показывающие манометры;
• предохранительные клапана по линии пробы и газа носителя;
•  ротаметр игольчатый для регулировки пробы;
•  электромагнитный клапан во взрывозащищенной оболочке для выбора потока;
• фильтр с индикацией насыщения;
• фильтры от механических примесей;
• обогреваемый шкаф, электрообогрев и теплоизоляция импульсных линий (при установке на открытой площадке).
