Описание

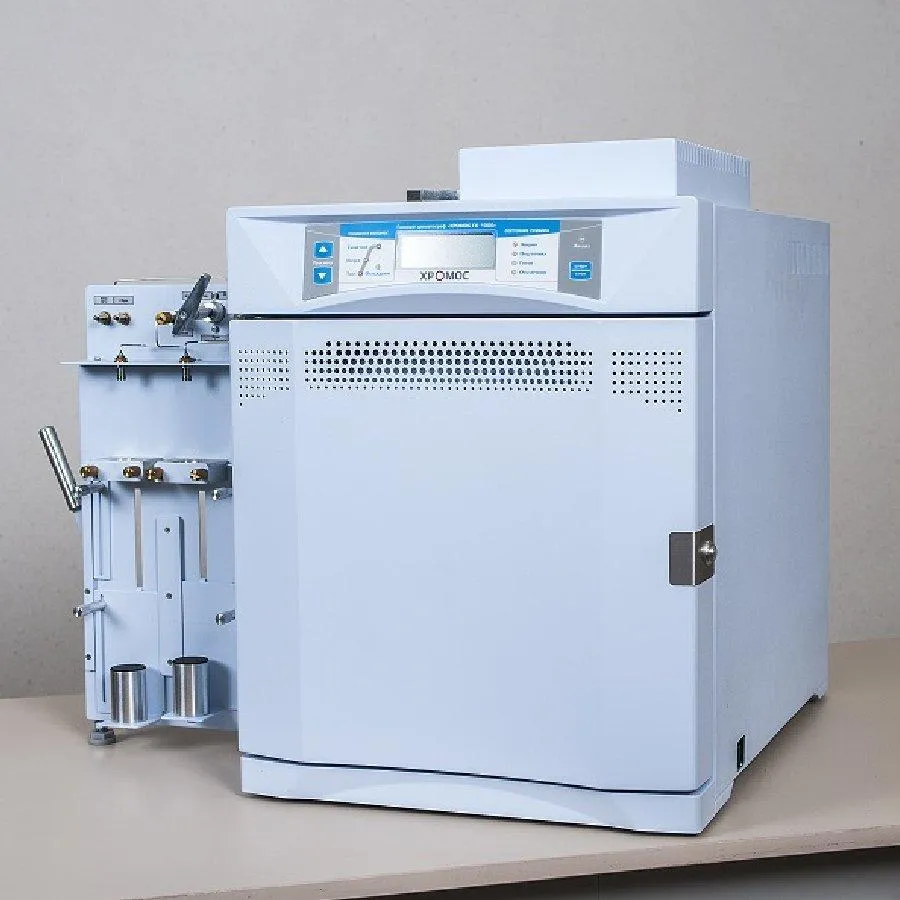

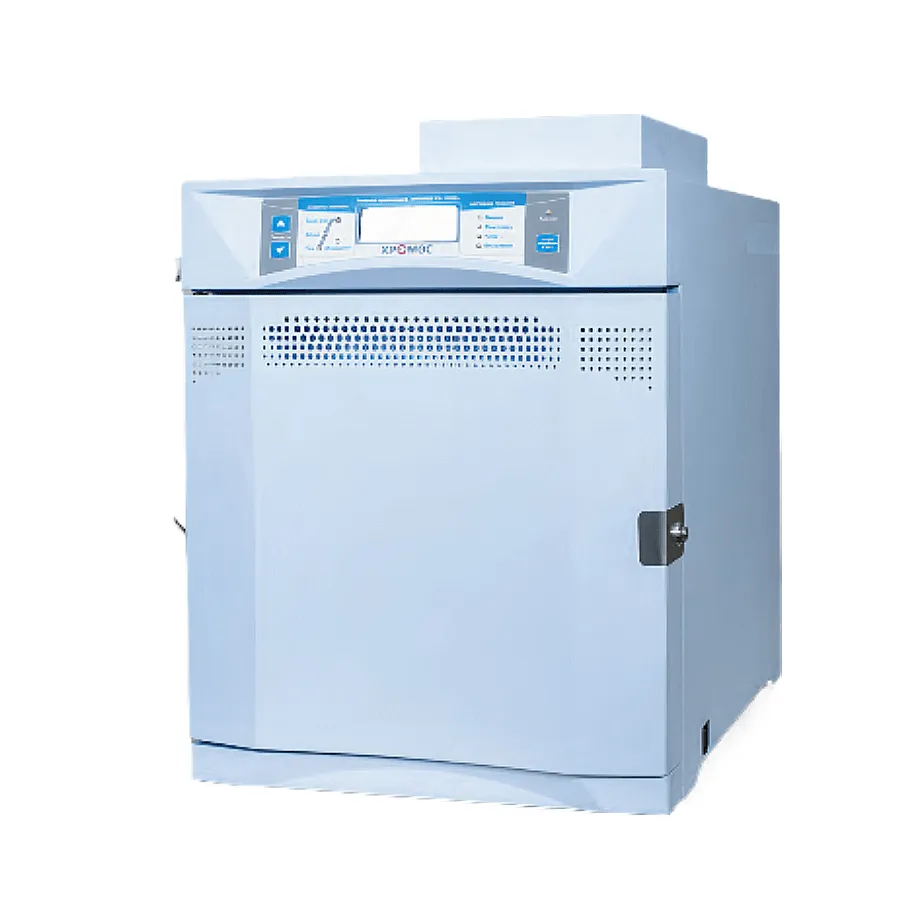

Хромос ГХ-1000 — газовый хроматограф. Представляет собой компактный моноблок, в котором есть возможность изменения конфигурации и комплектности. Хроматограф внесён в Государственный реестр средств измерений.

Преимущества газового хроматографа Хромос ГХ-1000:

высокие технические характеристики;
надежность в эксплуатации;
простота и удобство при обслуживании;
снижение себестоимости за счет внедрения инновационных технологий.

Описание газового хроматографа

Для комплектации хроматографа разработаны:

детекторы ПИД, ДТП, ТИД, ЭЗД, ПФД, ФИД, ТХД, применяются детекторы ведущих мировых производителей ДТП, ПРД;
испарители;
дополнительные устройства (краны поворотные, термодесорбер, дозатор равновесного пара, устройство дозирования сжиженных газов, метанатор, система охлаждения и другие);
регуляторы газовых потоков, электронные модули.

Комплектация хроматографа определяется в соответствии с аналитической задачей. Универсальная конструкция хроматографа позволяет устанавливать детекторы и дополнительные устройства на любое посадочное место.

Составные части хроматографа легко и быстро снимаются для обслуживания и модернизации схемы анализа. Это позволяет персоналу лаборатории оперативно проводить работы по обслуживанию хроматографа самостоятельно.

При изменении комплектации или установке новых электронных модулей многопроцессорная система самостоятельно определяет изменения, внесенные в схему прибора. Замена любого модуля производится за минимальное время. Конструкция хроматографа обеспечивает полный доступ ко всем узлам и модулям.

Особенности прибора Хромос ГХ-1000

В основу хроматографа положена многопроцессорная модульная схема. Каждый модуль оснащается микропроцессором и памятью, в которой хранятся рабочие настройки. Модули хроматографа и центральный процессор объединяются во внутреннюю информационную сеть,. Обмен информацией и управление модулями производится по цифровой шине без искажений сигнала. Это позволяет резко уменьшить количество соединений, кабелей и исключить взаимовлияние модулей. Постоянство протокола обмена ПО нижнего уровня обеспечивает взаимозаменяемость модулей прибора при их ремонте и последующей модернизации. Многопроцессорная модульная схема с цифровой шиной позволяет легко конфигурировать хроматограф под задачи заказчика – от одноканального до четырехканального и позволяет модернизировать хроматограф под новые аналитические задачи.
Трансформаторная схема питания. Современная элементная база обладает очень низким энергопотреблением. Это позволяет использовать сетевой трансформатор с небольшими габаритными размерами и массой. Трансформатор, обладая большой индуктивностью, способен гасить импульсные сетевые помехи (500-600 В и выше). Все детекторы и модули гальванически развязаны. Это в совокупности с вышеизложенным создает эффективную защиту от сетевых помех. В результате, в хроматографе «Хромос ГХ-1000» уменьшается уровень шумов детекторов и улучшаются пределы детектирования. При этом повышается надежность системы питания.
Универсальные регуляторы газовых потоков. Универсальная инструкция РГП позволяет реализовать все возможные режимы поддержания газовых потоков (7 режимов): поддержание постоянного расхода газа; поддержание программируемого расхода газа; поддержание постоянного давления; поддержание программируемого давления; поддержание постоянной линейной скорости через КК; поддержание программируемой линейной скорости через КК; экономия газа-носителя. Нет необходимости в регуляторах и стабилизаторах давления в виде отдельных модулей. Нет необходимости в калибровке РГП по расходу или давлению. Все РГП оснащены встроенными датчиками расхода и давления на входе и выходе, что позволяет контролировать состояние всех газовых коммуникаций хроматографа. Двухканальное и одноканальное исполнение.
Компактный моноблок имеет большой объем термостата – 14 или 19 литров (в зависимости от исполнения), при небольших габаритных размерах. Блок адсорбционных входных фильтров так же конструктивно встроен в хроматограф.
Высокие аналитические возможности. В составе хроматографа используется до 13 типов детекторов. Есть возможность установки в хроматографе неограниченное количество универсальных РГП, что обеспечивает независимое газовое питание до 4 детекторов без использования в схеме делителей и разветвителей газовых потоков. При изменении расходов и давлений в газовых линиях исключено взаимовлияние каналов.

Технические характеристики модели:

Характеристики	Значения
Температура термостата колонок, °С	от Т_окр+4 до +450
При использовании блока охлаждения термостата колонок, °С	от -5 до +450
Температура термостатируемых зон, °С	от Т_окр+4 до +450
Максимальная температура испарителей, °С	450
Максимальная температура кранов, °С	200
Максимальная температура детекторов, °С:
— ПИД	450
— ПФД	300
— ЭЗД	360
— ДТП	370
— ТХД	200
— ФИД	300
— ТИД	400
— ПРД	300
Дискретность задания температур во всех зонах, °С	0,01
Пределы допускаемой абсолютной погрешности среднего установившегося значения температуры термостата колонок от заданного значения в диапазоне температур от Т_окр +4 до +250 °С, °С	±4
Пределы допускаемой относительной погрешности среднего установившегося значения температуры термостата колонок от заданного значения в диапазоне температур от 250 до 400 °С, %	±2,5
Максимальная скорость программирования температуры в термостате колонок, °С /мин:
— от 50 до 110 °С	120
— от 110 до 200 °С	75
— от 200 до 400 °С	35
Дискретность задания скорости программирования, °С	0,01
Питание хроматографа:
— напряжение переменного тока	(220±22) В
— частота переменного тока	(50±0,4) Гц
Мощность, потребляемая хроматографом (без дополнительных устройств), кВ∙А, не более:
— при выходе на режим	2,5
— после выхода на режим	0,9
Габаритные размеры аналитического блока без дополнительных устройств и упаковки (ширина×глубина×высота), мм, не более	450×640×530
Масса хроматографа (без дополнительных устройств, упаковки), кг, не более	42
Условия эксплуатации:
— температура окружающего воздуха, °C	от +10 до +35
— относительная влажность воздуха, %, не более	от 30 до 80
— атмосферное давление, кПа	от 84 до 106
Наработка на отказ с учетом технического обслуживания, регламентируемого руководством по эксплуатации (без дополнительных устройств), ч, не менее	3000
Средний полный срок службы хроматографа, лет, не менее	8
Межповерочный интервал, месяцев	12

Принцип работы хроматографа «Хромос ГХ-1000»

При переключении режима работы вся система быстро входит в заданный нужный режим (0,1 сек.). Все рабочие параметры хроматографа (температуры зон нагрева, давление, расходы, скорости потока газов) задаются в электронном виде. Все заданные параметры, в том числе и программируемые, сохраняются в памяти и вызываются при необходимости. При работе в режиме программирования температуры и проведении серии анализов вся система автоматически перенастраивается на начальные параметры следующего анализа.

На хроматограф может быть одновременно установлено до трех детекторов. Плата контроллера поддерживает восемь зон нагрева термостатирования.

Управление автоматическими поворотными кранами осуществляется индивидуально и последовательно, что позволяет Вам проводить отбор и анализ сложных многокомпонентных газовых смесей с переключением колонок и обратной продувкой. Для проведения сложных анализов поставляются краны Valco. Диапазон рабочих температур от 50°С до 150°С.

Панель управления обеспечивает:

просмотр текущего состояния всех узлов прибора (температура, давление, расходы и т.д.);
запуск и старт анализов (2 канала);
выбор и запуск заранее подготовленных методик.

Информативный четырехстрочный дисплей предоставит Вам полный отчет о состоянии всех объектов и узлов хроматографа в реальном режиме времени. При включении хроматографа производится тестирование программного обеспечения контроллера.

Все модули (объекты регулирования) проходят индивидуальную градуировку, что позволяет существенно увеличить точность измерения и поддержания заданных параметров.

Детали

Вес	42 кг
Габариты	45 × 64 × 53 см
