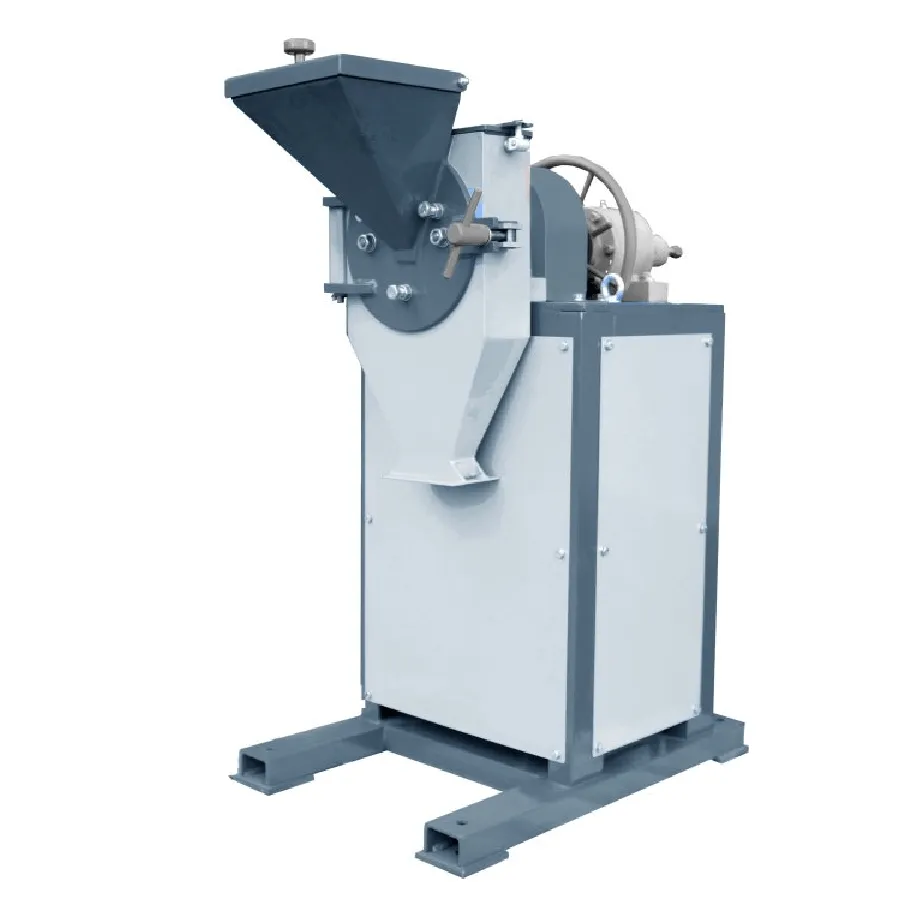

Истиратель дисковый ИД-175М

Описание

ИД-175М предназначен для непрерывного измельчения до порошкового состояния более крупных составляющих рудных и других твердых материалов с включениями недробимых элементов. Истиратель снабжен блоком защиты от попадания недробимого материала, а также имеет клинно-ременную передачу

Истиратель дисковый используется в следующих сферах: горная, металлургическая, золотодобывающая, химическая и фармацевтическая промышленность, промышленность строительных материалов, порошковая металлургия, сельское хозяйство.

Устройство применяется для размола (истирания) следующих продуктов: руды, уголь, кокс, стоматологическая керамика, стеатит, обожженная керамика, электротехнический фарфор, шамот, боксит, кварц, клинкер, гипс, мел, стеклоцемент, стекло, керны, осадки сточных вод и др.

Конструкция ИД 175М соответствует требованиям безопасности ГОСТ 12.2.003.

Истиратель дисковый ИД-175М обладает характерными особенностями:

• защита от попадания недробимых тел. Так, при попадании недробимых тел в зону дробления возникающие осевые усилия, раздвигая диски, сжимают пружину в заднем подшипниковом узле ротора. Это позволяет недробимым телам пройти в зону разгрузки и предотвращает заклинивание истирателя;
• облегченный доступ к дискам для их очистки;
• точная настройка параллельности неподвижного и подвижного дисков;
• возможность подключения к сети 220В или 380В (в зависимости от пульта управления).

Истиратель дисковый имеет следующие технические характеристики:

Основными рабочими органами истирателя являются подвижный и неподвижный диски. Сначала исходный материал подается через загрузочную воронку. Продукт попадает через центральное отверстие неподвижного диска в зону истирания. Далее материал измельчается в результате контакта с дисками и отбрасывается к периферии. В итоге, при достижении материалом размеров менее величины щели между дисками материал поступает в коробку для сбора продуктов.
