Ящик Каджима LIYA

Описание

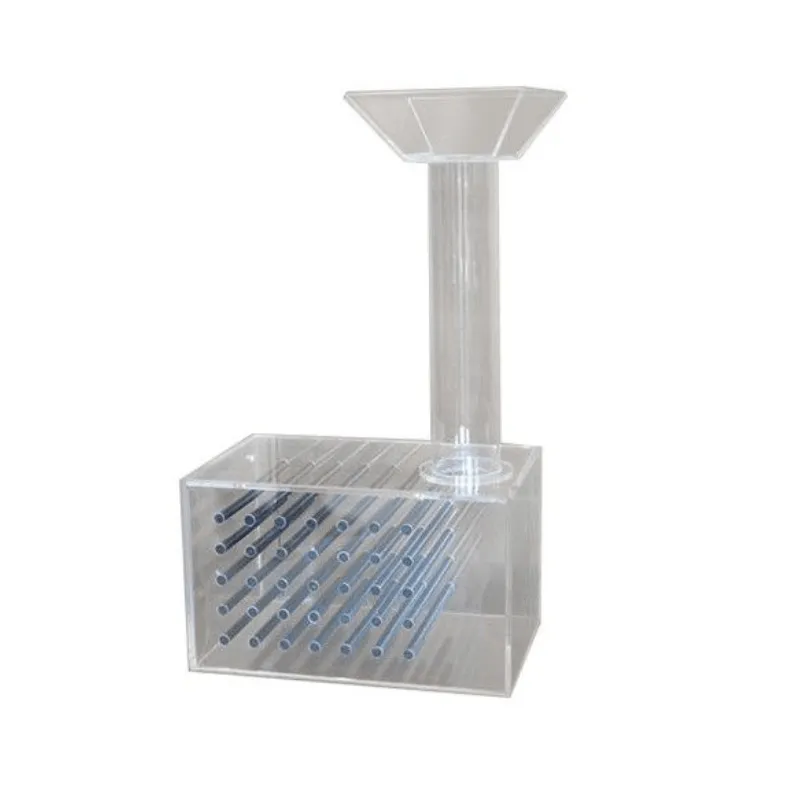

Ящик Каджима LIYA — устройство, определяющее подвижность и способность бетонных смесей преодолевать препятствия и заполнять пространства. Используется для измерения заполняющей способности самоуплотняющегося бетона с максимальным размером заполнителя 20 мм.

Устройство состоит из прозрачного контейнера с плоской и гладкой поверхностью. В нем находятся 35 препятствий, имитирующих арматуру. Заправочная труба (d 100 мм, h 500 мм) с воронкой в верхней части.

Контейнер заполняется бетоном через эту конструкцию, а разница в высоте между двумя сторонами контейнера является мерой его заполняющей способности.

Испытание бывает трудно провести на месте из-за сложной конструкции устройства и большого веса бетона. Но оно важно для подтверждения необходимых свойств самоуплотняющегося бетона.

Ящик Каджима LIYA: габариты модели

Общая информация: что такое самоуплотняющийся бетон?

Самоуплотняющийся бетон – это бетон, который без воздействия на него дополнительной внешней уплотняющей энергии самостоятельно под воздействием собственной массы течёт, освобождается от содержащегося в нём воздуха и полностью заполняет пространство между арматурными стержнями и опалубкой. Самоуплотняющийся бетон может содержать остаточный объём пор точно так же, как и вибрированный бетон.

Диагностика самоуплотняющегося бетона и его компонентов

При разработке оптимальной рецептуры самоуплотняющегося бетона большую роль играют реологические исследования. Методика и последовательность исследований разработаны по японскому образцу, включают лабораторные исследования исходных материалов и имеют следующие этапы:

• испытание цементного теста;
• испытание раствора;
• испытание бетона.

К исследованиям цементного теста относят изучение составов мелких пылевидных частиц (цемент + заполнитель) относительно их водопотребности, а также их чувствительность при затворении разным количеством воды. С этой целью проводится большое количество испытаний на расплыв цементного теста без встряхивания с использованием конуса Хегерманна. При этом исследуются смеси с различным содержанием воды. На основании результатов исследования цементного теста можно заниматься подбором состава раствора.

Испытания раствора служат для того, чтобы подобрать необходимое количество воды для затворения, правильно определить вид и количество пластификатора. При испытании раствора проводятся два испытания на подвижность. Вначале проводится испытание на расплыв раствора без встряхивания. Затем определяется время прохождения раствора через специальную воронку .

Подобранный состав раствора служит основой для окончательного определения состава бетона. В раствор добавляется ограниченное количество крупного заполнителя (как правило, зернистостью 2-16 мм, в количестве 900 кг на 1 м3 и плотностью, равной примерно 2650 кг на 1 м3) и определяется окончательное количество цемента, заполнителя, воды и песка.
