ГВЧ-9М

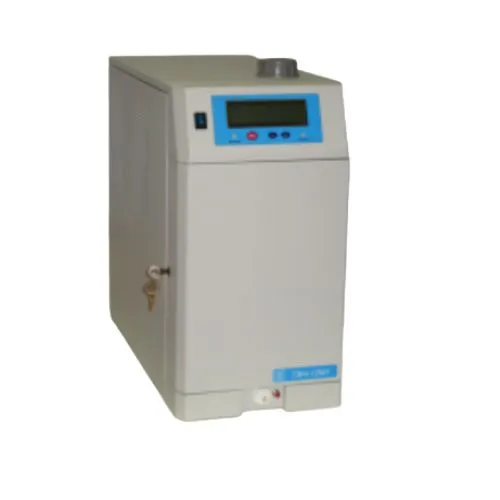

ГВЧ-9М Генератор чистого водорода

172 500 ₽

ГВЧ-9М Генератор для получения чистого водорода, используемого для питания аналитических приборов.

Заказать
Артикул ГВЧ-9М Рубрика Метки , ,

Описание

ГВЧ-9М Генератор чистого водорода предназначен для получения водорода высшей чистоты, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.п.). Получаемый водород обычно используют для питания пламенно-ионизационных детекторов.

Особенности генератора ГВЧ-9М:

  • Водород в генераторе получается электролизом очищенной воды в электролизере, выполненном на твердом электролите — ионообменной полимерной мембране. Электроды электролизера — титановые, разделенные изолирующими прокладками из кислородостойкого материала.
  • Заправляется генератор дистиллированной водой. Количество воды в питающем баке контролируется датчиками уровня, а чистота заливаемой воды встроенным кондуктометром. В приборе обеспечивается периодическая циркуляция воды с очисткой в картридже деионизационного фильтра.
  • В электролизере вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак. Водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определённого уровня. Данная схема построения прибора позволяет обеспечить непрерывную работу генератора с дозаправкой «на ходу». Затем водород проходит через фильтры тонкой очистки где происходит его окончательная осушка.
  • На выходе генератора установлен электронный датчик давления, результаты измерения которого используются для индикации (на дисплее) и регулирования давления в линии потребителя.
  • Для предотвращения аварийной ситуации при возникновении «пробок» во внутренних коммуникациях прибора к сепаратору подключён датчик предельного давления, срабатывание которого происходит при давлении около 6,5 ати. Одновременно прекращается электролиз и появляются сигналы об аварийной ситуации.
  • Генератор ГВЧ-6М оснащен системой контроля влажности водорода, предотвращающей попадание влаги в выходную линию.
  • Генератор осуществляет функцию контроля разгерметизации газовых линий. При возникновении течи в процессе работы генератор прекращает генерировать водород через минуту.
  • В генераторе предусмотрен этап «сдувки», обеспечивающий ускоренный выход всего хроматографического комплекса на рабочий режим.

Технические характеристики модели ГBЧ-9М:

Чистота водорода в пересчете на сухой газ, %об 99,998
Концентрация водяных паров при 20 OС и 1атм, не более, ppm, 5
В режиме стабилизации выходного давления
Диапазон задаваемого выходного давления водорода, ати, от 1,5 до 6,1 ати
Стабильность выходного давления водорода, не хуже, ати, ±0,02
Максимальная производительность по водороду, приведенная к нормальным условиям, л/ч 9
Время установления рабочего режима, при заглушенном выходе, не более, мин 15
В режиме стабилизации производительности:
Диапазон задаваемой производительности водорода, л/ч От 0 до 9
Максимально развиваемое давление в режиме производительности, ати 5,0
Объем заливаемой дистиллированной воды, л, 1,0
Расход дистиллированной воды, не более, л/час, 0,015
Потребление воды, г/л водорода, 1,6
Средний ресурс сменного картриджа деионизационного фильтра (при максимальной производительности и односменной работе) не менее, 1 год
Средняя потребляемая мощность:
в стационарном режиме, не более, ВА, 80
максимальная (при запуске), не более, ВА, 100
Габаритные размеры генератора, (ширина x глубина x высота), не более, мм, 230х470х450
Масса генератора. не более, кг, 15
Рабочие условия:
температура окружающего воздуха, °С, от +10 до +35
питание от однофазной сети переменного тока напряжением, В, 220 (+10 –15)%
и частотой, Гц, 50 +1
Генератор по электробезопасности соответствует требованиям класса 1, тип Н по ГОСТ 12.2.025-76



Детали

Вес 15 кг
Габариты 23 × 47 × 45 см
