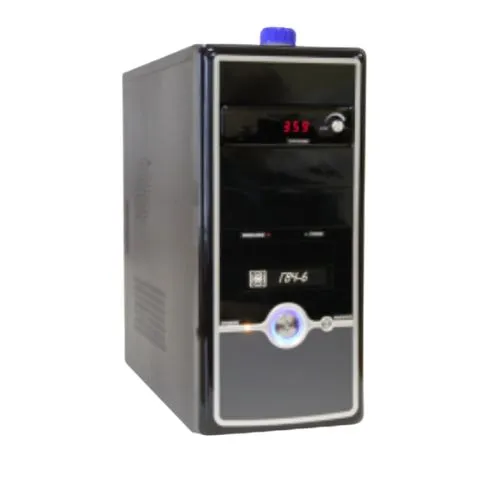

ГВЧ-6 Генератор чистого водорода

Описание

ГВЧ-6 Генератор чистого водорода для получения сверхчистого водорода марки А, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.д.). Получаемый водород обычно используют в пламенно-ионизационных детекторах и в качестве газа-носителя.

Особенности генератора ГВЧ-6:

• Водород в генераторе получается электролизом деионизованной воды в электролизере, выполненном на твёрдом электролите – ионообменной полимерной мембране.
• Вода поступает в электролизёр (по трубкам из кислородостойкого материала) из питающего бака, в котором находятся датчики контроля уровня воды.
• В электролизере вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак, водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определённого уровня. Данная схема построения прибора позволяет обеспечить непрерывную работу генератора с дозоправкой «на ходу».
• Затем водород проходит через фильтры тонкой очистки где происходит его окончательная осушка.
• На выходе генератора установлен электронный датчик давления для регулирования и индикации на цифровом табло давления водорода в линии потребителя.
• Для предотвращения аварийной ситуации при возникновении «пробок» во внутренних коммуникациях прибора к сепаратору подключён датчик предельного давления, срабатывание которого происходит при давлении около 6,5 ати. Одновременно прекращается электролиз и появляются сигналы об аварийной ситуации.

Технические характеристики модели ГBЧ-6:
