218 880 ₽

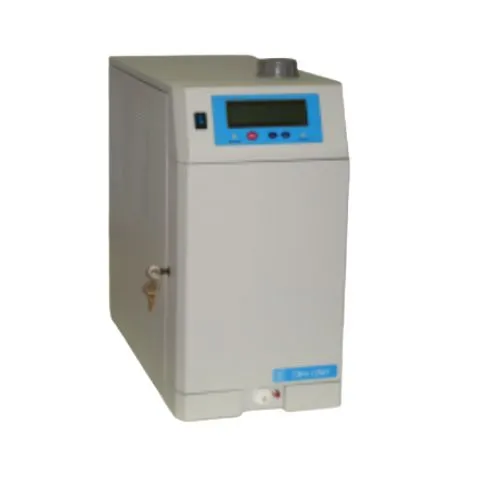

ГВЧ-16М1 Генератор для получения водорода высшей чистоты, используемого для питания аналитических приборов.
ГВЧ-16М1 Генератор чистого водорода предназначен для получения водорода высшей чистоты, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.п.). Благодаря высокому выходному давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором водород может использоваться в качестве газа-носителя.
| Чистота водорода в пересчете на сухой газ, % об | 99,9999 |
| Концентрация водяных паров при 20°С и 1атм, не более, ppm, | 5 |
| В режиме стабилизации выходного давления | |
| Диапазон задаваемого выходного давления водорода, ати, | от 1,5 до 6,1 ати |
| Стабильность выходного давления водорода, не хуже, ати, | ±0,02 |
| Максимальная производительность по водороду, приведенная к нормальным условиям, л/ч | 16 |
| Время установления рабочего режима, при заглушенном выходе, не более, мин, | 30 |
| В режиме стабилизации производительности: | |
| Диапазон задаваемой производительности водорода, л/ч | От 0 до 16 |
| Максимально развиваемое давление в режиме производительности, ати | 5,0 |
| Объем заливаемой дистиллированной воды, л, | 1,0 |
| Расход дистиллированной воды, не более, л/час, | 0,025 |
| Потребление воды, г/л водорода, | 1,6 |
| Средний ресурс сменного картриджа деионизационного фильтра (при максимальной производительности и односменной работе) не менее, | 1 год |
| Средняя потребляемая мощность: | |
| в стационарном режиме, не более, ВА, | 200 |
| максимальная (при запуске), не более, ВА, | 250 |
| Габаритные размеры генератора, (ширина x глубина x высота), не более, мм, | 230х470х450 |
| Масса генератора. не более, кг, | 16 |
| Рабочие условия: | |
| температура окружающего воздуха, °С, | от +10 до +35 |
| питание от однофазной сети переменного тока напряжением, В, | 220 (+10 –15)% |
| и частотой, Гц, | 50 ±1 |
| Генератор по электробезопасности соответствует требованиям | класса 1, тип Н по ГОСТ 12.2.025-76 |
Устройство и принцип работы
Водород в генераторе получается электролизом очищенной воды в электролизере, выполненном на твердом электролите — ионообменной полимерной мембране. Электроды электролизера — титановые, разделенные изолирующими прокладками из кислородостойкого материала.
Заправляется генератор дистиллированной водой. Количество воды в питающем баке контролируется датчиками уровня, а чистота заливаемой воды — встроенным кондуктометром. При ухудшении качества воды, поступающей в электролизный модуль, происходит периодическая циркуляция воды с очисткой в картридже деионизационного фильтра.
В электролизере вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак. Водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определённого уровня. Данная схема построения прибора позволяет обеспечить непрерывную работу генератора с дозаправкой «на ходу». Затем водород проходит через реактор, в котором из него удаляется примесь кислорода, диффундирующего через мембрану электролизера. Окончательная очистка водорода происходит в фильтрах тонкой очистки.
На выходе генератора установлен электронный датчик давления результаты которого используются для индикации (на цифровом табло) и регулирования давления в линии потребителя.
Для предотвращения аварийной ситуации при возникновении «пробок» во внутренних коммуникациях прибора к сепаратору подключён датчик предельного давления, срабатывание которого происходит при давлении около 6,5 ати. Одновременно прекращается электролиз и появляются сигналы об аварийной ситуации. Прервать аварийную ситуацию можно, сняв давление водорода в газовой линии.
Генератор оснащен системой контроля влажности водорода, предотвращающей попадание влаги в выходную линию.
Генератор ГВЧ-16М1 осуществляет функцию контроля разгерметизации газовых линий. При возникновении течи в процессе работы генератор прекращает генерировать водород через минуту.
В генераторе предусмотрен этап «сдувки», обеспечивающий ускоренный выход всего хроматографического комплекса на рабочий режим.
| Вес | 15 кг |
|---|---|
| Габариты | 23 × 47 × 45 см |
