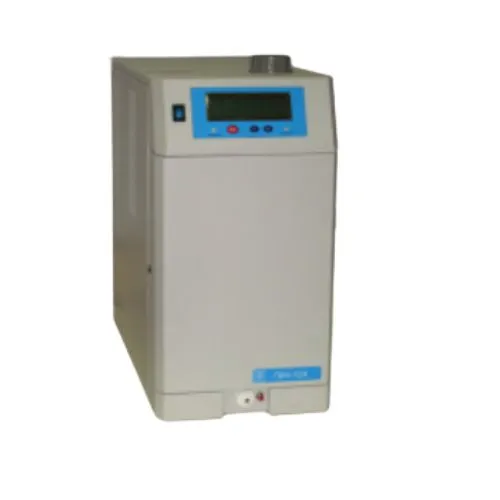

ГВЧ-16А Генератор чистого водорода

320 000

ГВЧ-16А Генератор для получения водорода высшей чистоты, используемого для питания аналитических приборов.

Описание

ГВЧ-16А Генератор чистого водорода предназначен для получения водорода высшей чистоты, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.п.). Благодаря высокому выходному давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором водород может использоваться в качестве газа-носителя.

Особенности генератора ГВЧ-16А:

  • Система водоподготовки очищает дистиллированную воду, заливаемую в питающий бак, и обеспечивает периодическую циркуляцию воды с очисткой в картридже деионизационного фильтра. Это позволяет продлить срок службы электролизного модуля – сердца прибора.
  • Система автоматической регенерации фильтров тонкой очистки избавляет пользователя трудоемких работ по техническому обслуживанию генератора водорода.
  • Система контроля разгерметизации блокирует генерацию водорода при возникновении значительной течи в системе генератор-хроматограф.
  • Индикация выходного давления и производительности прибора.

Технические характеристики модели ГBЧ-16А:

Чистота водорода в пересчете на сухой газ, % об 99,9999
Концентрация водяных паров при 20OС и 1атм, не более, ppm, 5
Суммарная производительность по водороду, приведенная к нормальным условиям, не менее, л/ч, 16
Диапазон задаваемого выходного давления водорода, ати, от 3,0 до 6,1
Стабильность выходного давления водорода, не хуже, ати, ±0,02
Время установления рабочего режима, при заглушенном выходе не более, мин, 30
Объем заливаемой дистиллированной воды, л, 1,0
Расход дистиллированной воды, не более, л/час, 0,03
Потребление воды, г/л водорода, 1,6
Средний ресурс сменного картриджа деионизационного фильтра (при максимальной производительности и односменной работе), лет, не менее, 1
Средняя потребляемая мощность:
в стационарном режиме, не более, ВА, 220
максимальная (при запуске), не более, ВА, 250
Габаритные размеры генератора, (ширина x глубина x высота), не более, мм, 230х470х450
Масса генератора. не более, кг, 17
Рабочие условия:
температура окружающего воздуха, °С, от +10 до +35
питание от однофазной сети переменного тока напряжением, В, 220 (+10 –15)%
и частотой, Гц, 50 +1
Генератор по электробезопасности соответствует требованиям класса 1, тип Н по ГОСТ 12.2.025-76

Устройство и принцип работы

Водород в генераторе получается электролизом очищенной воды в электролизере, выполненном на твердом электролите — ионообменной полимерной мембране.

Заправляется генератор дистиллированной водой. Количество воды в питающем баке контролируется датчиками уровня, а чистота заливаемой воды — встроенным кондуктометром. При ухудшении качества воды, поступающей в электролизный модуль, происходит периодическая циркуляция воды с очисткой в картридже деионизационного фильтра.

В электролизере вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак. Водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определённого уровня. Данная схема построения прибора позволяет обеспечить непрерывную работу генератора с дозоправкой «на ходу». Затем водород проходит через реактор, где из него удаляется примесь кислорода, диффундирующего через мембрану электролизера. Окончательная очистка водорода происходит во встроенной автоматической системе регенерации фильтров тонкой очистки.

На выходе генератора установлен электронный датчик давления, результаты которого используются для индикации (на цифровом табло) и регулирования давления в линии потребителя.

Для предотвращения аварийной ситуации при возникновении «пробок» во внутренних коммуникациях прибора к сепаратору подключён датчик предельного давления, срабатывание которого происходит при давлении около 6,5 ати. Одновременно прекращается электролиз и появляются сигналы об аварийной ситуации. Прервать аварийную ситуацию можно, сняв давление водорода в газовой линии.

Генератор оснащен системой аварийного отключения прибора при значительном повышении содержания влаги в выходном водороде.

Генератор ГВЧ-16А осуществляет функцию контроля разгерметизации газовых линий. При возникновении течи в процессе работы генератор прекращает генерировать водород через минуту.

В генераторе предусмотрен этап «сдувки», обеспечивающий ускоренный выход всего хроматографического комплекса на рабочий режим.

Детали

Вес 17 кг
Габариты 23 × 47 × 45 см
