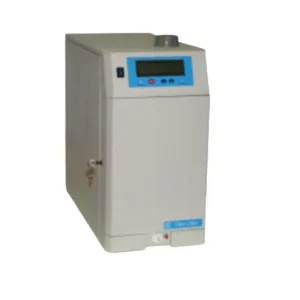

ГВЧ-12М1 Генератор чистого водорода

201 100

ГВЧ-12М1 Генератор для получения водорода высшей чистоты, используемого для питания аналитических приборов.

Описание

ГВЧ-12М1 Генератор чистого водорода предназначен для получения водорода высшей чистоты, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.п.). Благодаря высокому выходному давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором водород может использоваться в качестве газа-носителя.

Особенности генератора ГВЧ-12М1:

  • Система водоподготовки очищает дистиллированную воду, заливаемую в питающий бак, и обеспечивает периодическую циркуляцию воды с очисткой в картридже деионизационного фильтра. Это позволяет продлить срок службы электролизного модуля – сердца прибора.
  • Система контроля влажности, предотвращает попадание влаги в выходную линию.
  • Система контроля разгерметизации блокирует генерацию водорода при возникновении значительной течи в системе генератор-хроматограф.
  • Индикация выходного давления и производительности прибора.

Технические характеристики модели ГBЧ-12М1:

Чистота водорода в пересчете на сухой газ, % об 99,9999
Концентрация водяных паров при 20°С и 1атм, не более, ppm, 5
В режиме стабилизации выходного давления
Диапазон задаваемого выходного давления водорода, ати, от 1,5 до 6,1 ати
Стабильность выходного давления водорода, не хуже, ати, ±0,02
Максимальная производительность по водороду, приведенная к нормальным условиям, л/ч 12
Время установления рабочего режима, при заглушенном выходе, не более, мин, 30
В режиме стабилизации производительности:
Диапазон задаваемой производительности водорода, л/ч От 0 до 12
Максимально развиваемое давление в режиме производительности, ати 5,0
Объем заливаемой дистиллированной воды, л, 1,0
Расход дистиллированной воды, не более, л/час, 0,02
Потребление воды, г/л водорода, 1,6
Средний ресурс сменного картриджа деионизационного фильтра (при максимальной производительности и односменной работе) не менее, 1 год
Средняя потребляемая мощность:
в стационарном режиме, не более, ВА, 150
максимальная (при запуске), не более, ВА, 200
Габаритные размеры генератора, (ширина x глубина x высота), не более, мм, 230х470х450
Масса генератора. не более, кг, 15
Рабочие условия:
температура окружающего воздуха, °С, от +10 до +35
питание от однофазной сети переменного тока напряжением, В, 220 (+10 –15)%
и частотой, Гц, 50 ±1
Генератор по электробезопасности соответствует требованиям класса 1, тип Н по ГОСТ 12.2.025-76

Устройство и принцип работы

Водород в генераторе получается электролизом очищенной воды в электролизере, выполненном на твердом электролите — ионообменной полимерной мембране. Электроды электролизера — титановые, разделенные изолирующими прокладками из кислородостойкого материала.

Заправляется генератор дистиллированной водой. Количество воды в питающем баке контролируется датчиками уровня, а чистота заливаемой воды — встроенным кондуктометром. При ухудшении качества воды, поступающей в электролизный модуль, происходит периодическая циркуляция воды с очисткой в картридже деионизационного фильтра.

В электролизере вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак. Водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определённого уровня. Данная схема построения прибора позволяет обеспечить непрерывную работу генератора с дозаправкой «на ходу». Затем водород проходит через реактор, в котором из него удаляется примесь кислорода, диффундирующего через мембрану электролизера. Окончательная очистка водорода происходит в филь­трах тонкой очистки.

На выходе генератора установлен электронный датчик давления результаты которого используются для индикации (на цифровом табло) и регулирования давления в линии потребителя.

Для предотвращения аварийной ситуации при возникновении «пробок» во внутренних коммуникациях прибора к сепаратору подключён датчик предельного давления, срабатывание которого происходит при давлении около 6,5 ати. Одновременно прекращается электролиз и появляются сигналы об аварийной ситуации. Прервать аварийную ситуацию можно, сняв давление водорода в газовой линии.

Генератор оснащен системой контроля влажности водорода, предотвращающей попадание влаги в выходную линию.

Генератор ГВЧ-12М1 осуществляет функцию контроля разгерметизации газовых линий. При возникновении течи в процессе работы генератор прекращает генерировать водород через минуту.

В генераторе предусмотрен этап «сдувки», обеспечивающий ускоренный выход всего хроматографического комплекса на рабочий режим.

Детали

Вес 15 kg
Габариты 23 × 47 × 45 cm
