ГР-91 Дночерпатель штанговый

Описание

Преимущества модели ГР-91:

• простота и удобство в эксплуатации
• высокая механическая прочность и надёжность конструкции
• относительно компактные габаритные размеры

Технические характеристики дночерпателя ГP-91:

Действие дночерпателя заключается в механическом отделении пробы грунта от дна заборным ковшом. Взятие пробы происходит в процессе поворота заборного ковша под действием силы, развиваемой пружинным силовым приводом.

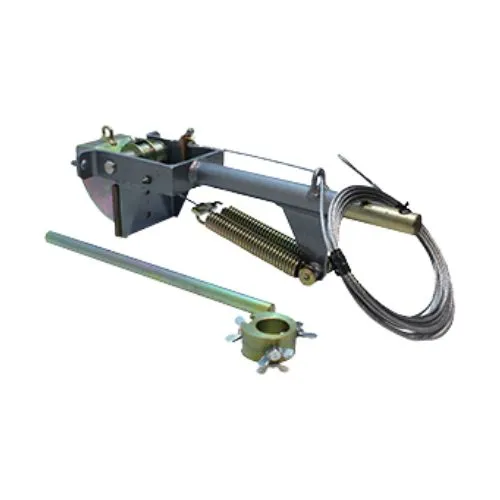

Конструктивно штанговые дночерпатель состоит из: корпуса; заборного ковша, жестко установленного на оси; двух цилиндрических пружин, связанных с заборным ковшом гибкой тягой; фиксатора для удержания ковша в открытом положении при погружении прибора на дно; троса, соединенного с фиксатором и предназначенного для управления дночерпателем ГР-91.

Пробоотборник — это прибор, предназначенный для отбора глубинных проб нефти, воды или газа из скважин с сохранением условий (давления, газонасыщенности) в месте отбора. Также пробоотборники используются для отбора проб нефти, газа или иной жидкости из резервуаров, трубопроводов, железнодорожных и автомобильных цистерн, подземных ёмкостей, технологических колонн, нефтеналивных танков на морских судах. Кроме того, пробоотборники могут применяться и в пищевой промышленности (известны пробоотборники для зерна, растительных масел и т. д.).

Во время хранения жидкостей возникает необходимость взятия образцов с нижних или верхних слоев, а иногда с нескольких одномоментно. Еще бывает важно установить усредненные показатели хранимой в резервуарах жидкости.

Пробоотборник позволяет в отобранных местах собирать образцы с сохранением природных параметров земли: газонасыщенности, давления. С использованием пробоотборника можно брать пробы нефтегазовых компонентов и воды из разных видов емкостей, как наземных, так и подземных:

• трубопроводов;
• резервуаров;
• автомобильных и железнодорожных цистерн;
• технологических колонн;
• танков для перевозки нефти на морских суда.

1. По конструктивному исполнению пробоотборные устройства разделяются на модели:

   — точечного типа (забор образца на заданном уровне в конкретный момент);

   — многоуровневого типа (забор образца в одно время с разных уровней емкости);

   — донного типа;

   — автоматического типа;

   — секционные (стационарные).

   Другие классификации дают следующие распределения:

   — отборники проб со сквозной проточной камерой и не сквозные;

   — переносные и стационарные;

   — послойные и не послойные;

   — для пассивного и активного взятия пробы.
